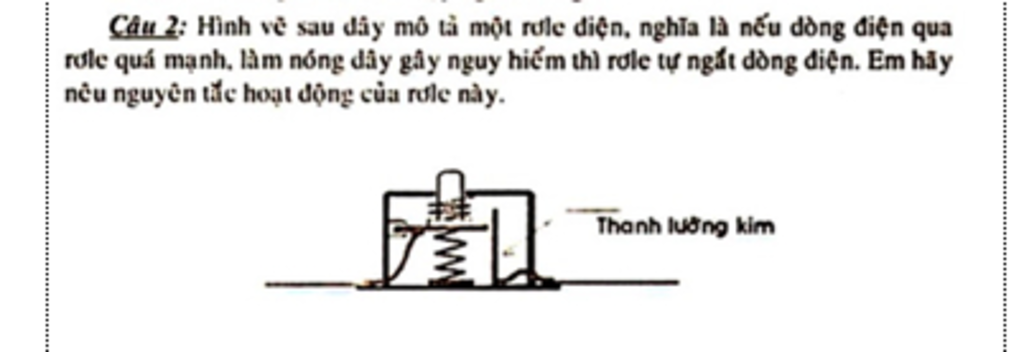

Câu 2: Hình vẽ sau dây mô tả một rơle điện, nghĩa là nếu dòng điện qua role quá mạnh, làm nóng dây gây nguy hiểm thì rơle tự ngắt dòng điện. Em hãy nêu ngu
Lời giải 1 :
Thanh lưỡng kim thực chất là một thanh kép gồm sắt và đồng vít chặt vào nhau.
Bình thường thanh lưỡng kim này thẳng, múi nối được bịt kín nên dòng điện chạy qua, mạch kín, bàn là hoạt động bình thường.
Do tác dụng nhiệt của dòng điện, thanh lưỡng kim sẽ bị đốt nóng, nở ra nhưng do sắt ở trên nở vì nhiệt ít hơn thanh đồng ở dưới nên thanh lưỡng kim sẽ cong lên, đến một lúc nào đó mối nối điện sẽ bị hở và mạch hở, dòng điện không tác dụng nhiệt.
Lúc này thanh lưỡng kim sẽ nguội dàn và thẳng lại, đến lúc nào đó mối nối lại nối lại và mạch lại có điện, bàn là sẽ nóng lại.
Thảo luận
Lời giải 2 :
Đáp án:
Nguyên tác hoạt động của rơ le này là phụ thuộc vào sự giãn nở vì nhiệt khác nhau của chất rắn
Thanh lưỡng kim gồm có hai loại chất rắn (kim loại) có độ giãn nở vì nhiệt khác nhau
Nếu dòng điện qua rơ le vừa mức cho phép thì dòng điện vẫn chạy qua bình thường còn nếu quá mức cho phép.nhiệt độ cao mà độ giản nở khác nhau nên kết cấu của thanh lưỡng kim sẽ bị phá vỡ => đứt ra => đoạn mạch hở => ngắt điện
Giải thích các bước giải:
