Đáp án:

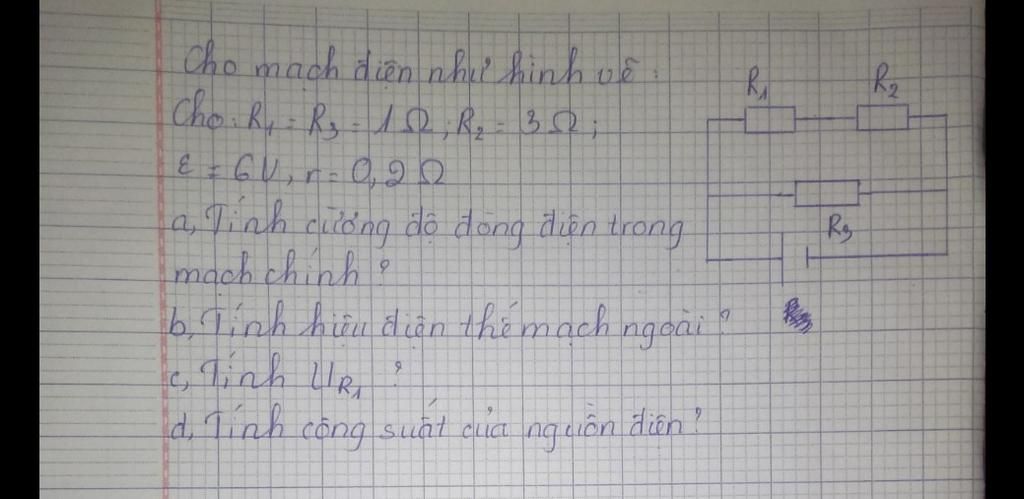

a) Mạch `(R_{1}ntR_{2})`//`R_{3}`

`R_{12}=R_{1}+R_{2}=1+3=4(\Omega)`

Điện trở tương đương của mạch ngoài là:

`R_{N}=\frac{R_{12}.R_{3}}{R_{12}+R_{3}}=\frac{4.1}{4+1}=0,8(\Omega)`

Cường độ dòng điện trong mạch chính là:

`I=\frac{ξ}{R_{N}+r}=\frac{6}{0,8+0,2}=6(A)`

b) Hiệu điện thế mạch ngoài là:

`U_{N}=I.R_{N}=6.0,8=4,8(V)`

c) `U_{12}=U_{N}=4,8(V)`

`I_{1}=I_{12}=\frac{U_{12}}{R_{12}}=\frac{4,8}{4}=1,2(A)`

Hiệu điện thế giữa hai đầu điện trở `R_{1}` là:

`U_{1}=I_{1}.R_{1}=1,2.1=1,2(V)`

c) Công suất của nguồn điện là:

`\mathcal{P_{ng}}=ξ.I=6.6=36(W)`



A.) Ta có :

$R_{12}$ = $R_{1}$ + $R_{2}$ = 1 + 3 = 4 Ω

Vì $R_{12}$ và $R_{3}$ mắc song song nên :

$\frac{1}{R_{th}}$ = $\frac{1}{4}$ + $\frac{1}{1}$ ⇔ $R_{th}$ = 0,8 Ω

⇒ I = $\frac{6}{0,2 + 0,8}$ = 6 A

B.) $U_{N}$ = 6 . 0,8 = 4,8 V

C.) Vì $R_{3}$ và $R_{12}$ mắc song song nên :

$U_{N}$ = $U_{3}$ = $U_{12}$ = 4,8V

Ta có:  6 = $I_{3}$ + $I_{12}$

Hay 6 = $\frac{4,8}{1}$ + $I_{12}$

⇔ $I_{12}$  = 1,2 A

Mà $R_{1}$ nối tiếp $R_{2}$ nên : $I_{12}$ = $I_{1}$ = $I_{2}$ = 1,2 A

⇒ $U_{R_{1}}$ = 1,2 . 1 = 1,2 V

D.) P = 6 . 6 = 36W
