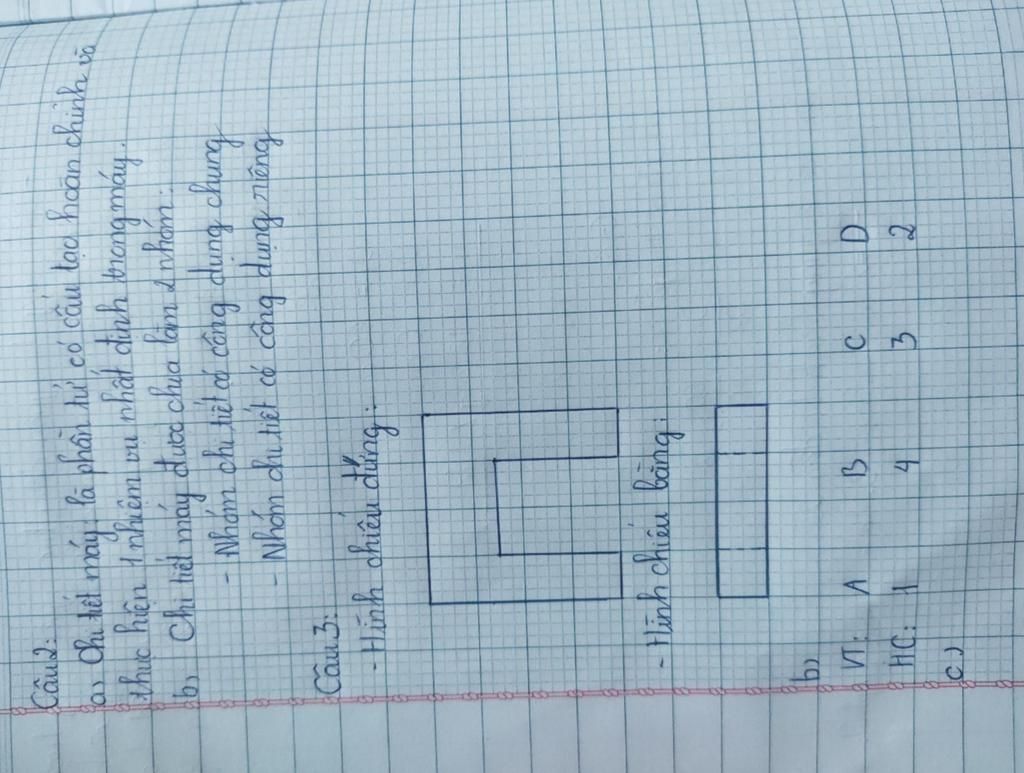

Câu 2:

b) Theo công dụng, chi tiết máy được chia làm 2 nhóm: chi tiết có công dụng chung và chi tiết có công dụng riêng

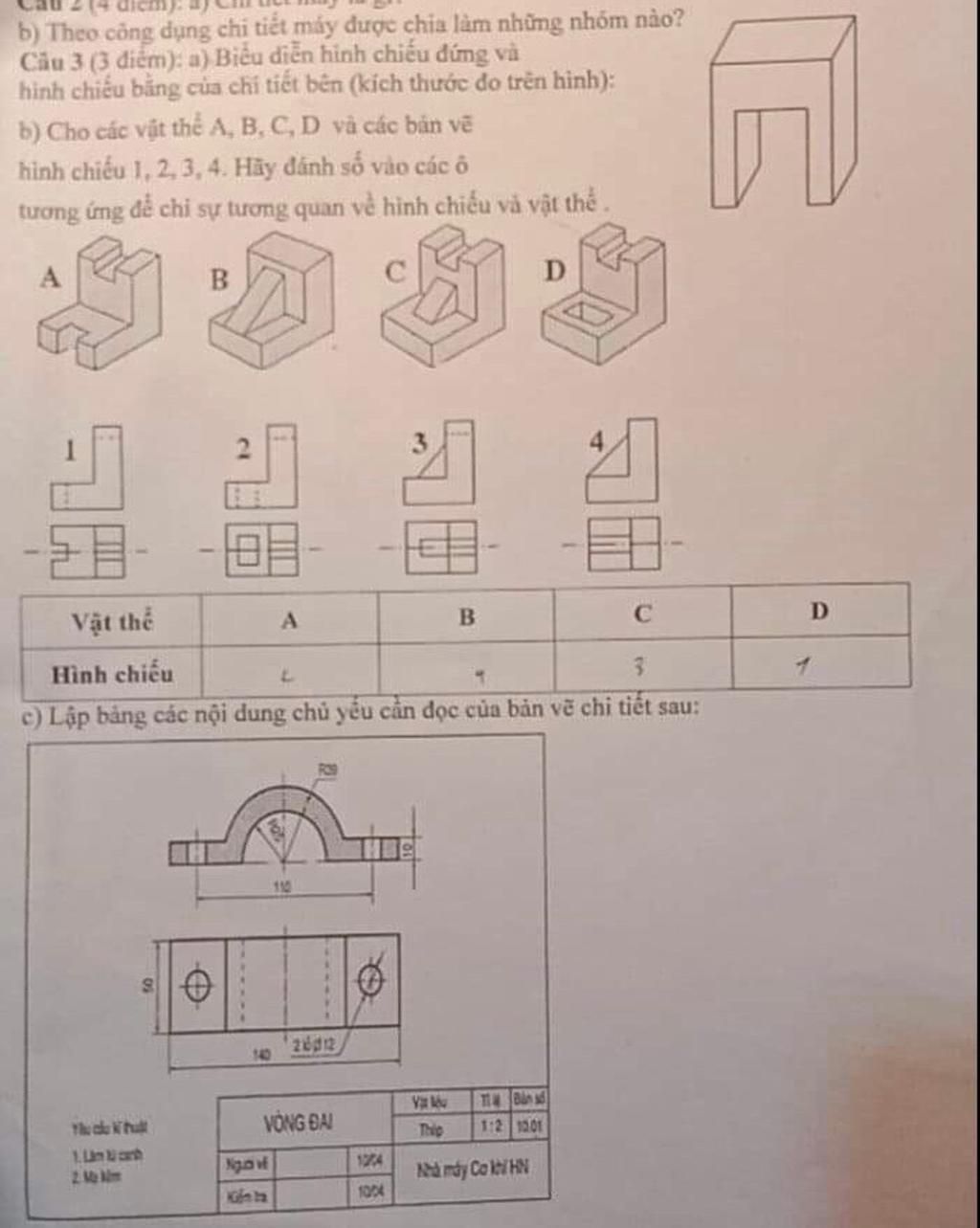

Câu 3:

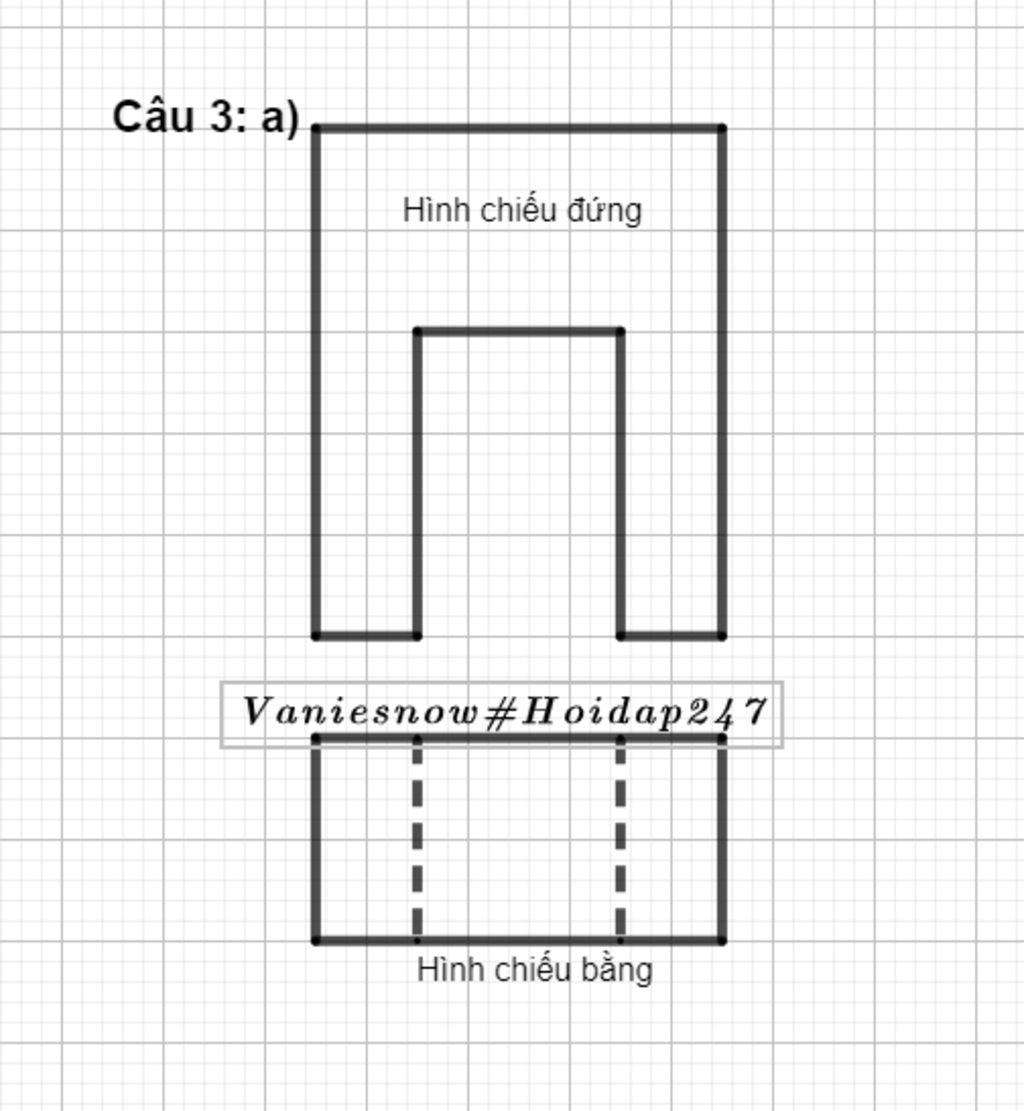

a) Hình ảnh

b) - Vật thể A: 1

- Vật thể B: 4

- Vật thể C: 3

- Vật thể D: 2

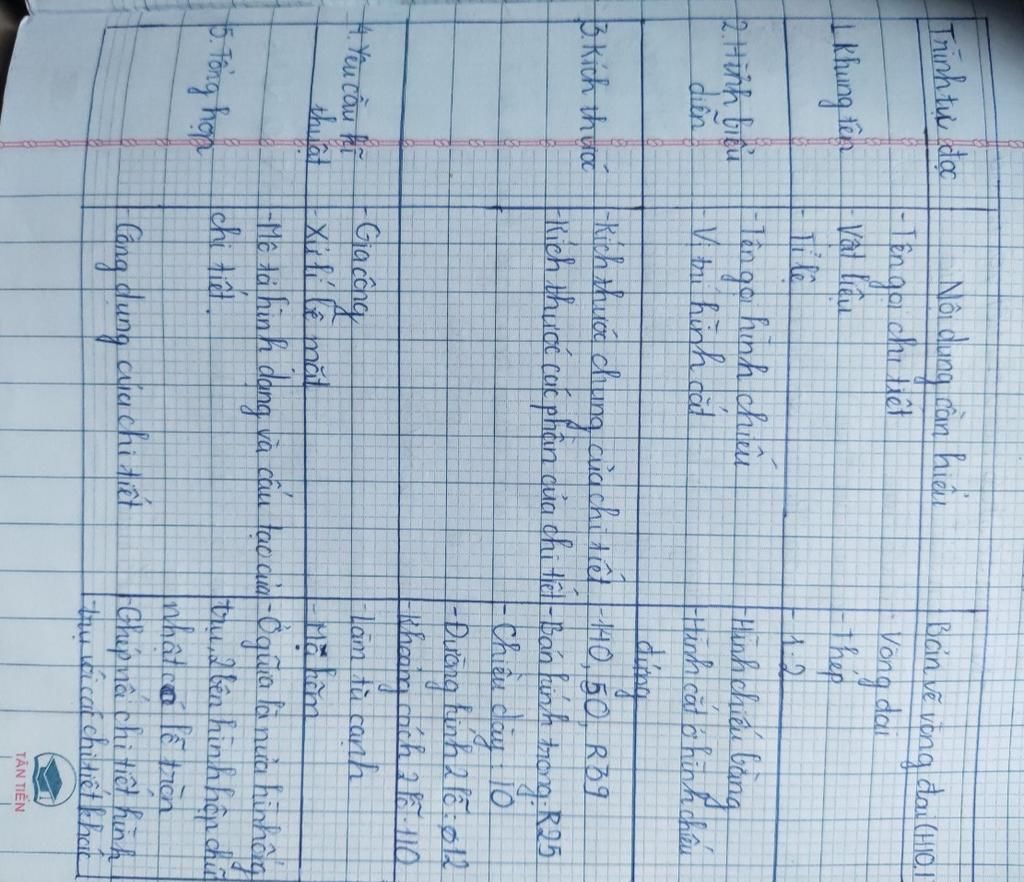

c) Đọc bản vẽ

`-` Khung tên:

+ Tên gọi: Vòng đai

+ Vật liệu: Thép

+ Tỉ lệ: 1:2

`-` Hình biểu diễn:

+ Tên gọi hình chiếu: hình chiếu bằng

+ Vị trí hình cắt: hình cắt ở hình chiếu đứng

`-` Kích thước:

+ Kích thước chung: 140; 50; R25; R39

+ Kích thước các phần:

          Dài 140

          Rộng 50

          Đường kính 2 lỗ: `\phi12`

          Bề dày: 10

`-` Yêu cầu kĩ thuật:

+ Gia công: Làm tù cạnh

+ Xử lí bề mặt: Mạ kẽm

`-` Tổng hợp:

+ Công dụng: nối chi tiết hình trụ với chi tiết khác
