Đáp án:



Giải thích các bước giải:

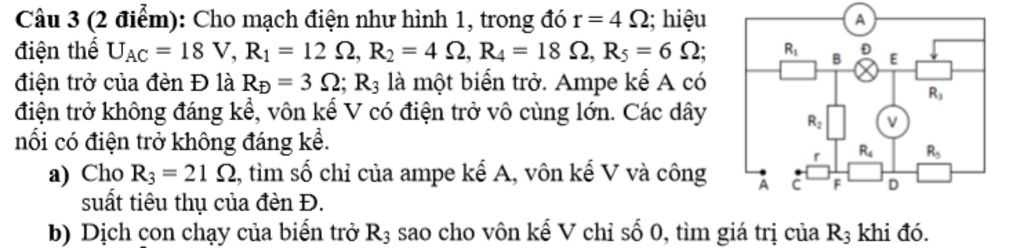

Câu 3: (2đ)

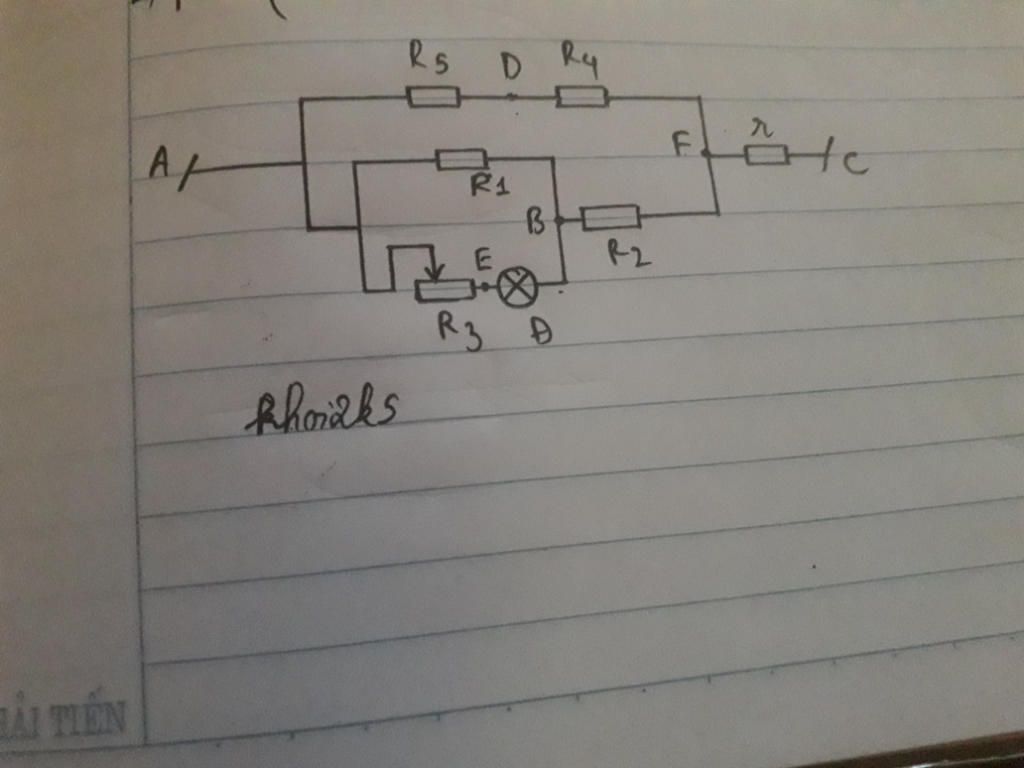

Sơ đồ mạch điện: $R_{AF}$ $nt$ $r$

Mạch $AF$ gồm hai nhánh:

   Nhánh 1: $R_4$ $nt$ $R_5$

   Nhánh 2: `[(R_3 nt Đ) // R_1] nt R_2`

$a)$

   $R_3 = 21 (Ω)$

   $R_{3Đ} = R_3 + R_Đ = 21 + 3 = 24 (Ω)$

   $R_{13Đ} = \dfrac{R_1.R_{3Đ}}{R_1 + R_{3Đ}}$

               $= \dfrac{12.24}{12 + 24} = 8 (Ω)$

   $R_{123Đ} = R_2 + R_{13Đ} = 4 + 8 = 12 (Ω)$

   $R_{45} = R_4 + R_5 = 18 + 6 = 24 (Ω)$

   $R_{AF} = \dfrac{R_{45}.R_{123Đ}}{R_{45} + R_{123Đ}}$

               $= \dfrac{24.12}{24 + 12} = 8 (Ω)$

   $R_{tđ} = R_{AF} + r = 8 + 4 = 12 (Ω)$

Cường độ dòng mạch chính là:

   $I = \dfrac{U_{AC}}{R_{tđ}} = \dfrac{18}{12} = 1,5 (A)$

   $U_r = I.r = 1,5.4 = 6 (V)$

   $U_{45} = U_{123Đ} = U_{AC} - U_r = 18 - 6$

               $= 12 (V)$

   $I_{45} = \dfrac{U_{45}}{R_{45}} = \dfrac{12}{24} = 0,5 (A)$

   $U_5 = I_{45}.R_5 = 0,5.6 = 3 (V)$

   $I_{123Đ} = I - I_{45} = 1,5 - 0,5 = 1 (A)$

   $U_2 = I_{123Đ}.R_2 = 1.4 = 4 (V)$

   $U_{3Đ} = U_{123Đ} - U_2 = 12 - 4 = 8 (V)$

   $I_{3Đ} = \dfrac{U_{3Đ}}{R_{3Đ}} = \dfrac{8}{24} = \dfrac{1}{3} (A)$

   $I_1 = \dfrac{U_{3Đ}}{R_1} = \dfrac{8}{12} = \dfrac{2}{3} (A)$

   $U_3 = I_{3Đ}.R_3 = \dfrac{1}{3}.21 = 7 (V)$

Số chỉ của vôn kế là:

   $U_V = - U_5 + U_3 = - 3 + 7 = 4 (V)$

Số chỉ của ampe kế là:

   $I_A = I - I_1 = 1,5 - \dfrac{2}{3} = \dfrac{5}{6} (A)$

Ta có:

   $U_{Đ} = U_{3Đ} - U_3 = 8 - 7 = 1 (V)$

$=> P = U_{Đ}.I_{3Đ} = 1.\dfrac{1}{3} = \dfrac{1}{3} (W)$
