:Cho mạch điện gồm nguồn điện (2 pin) hai bóng đèn Đ1,Đ2 mắc nối tiếp ,một ampe kế đo cường độ dòng điện chạy trong mạch ,một khóa K,dây dẫn a)Vẽ sơ đồ mạch điện ,xác định chiều dòng điện khi công tắc đóng b)Dựa vào sơ đồ mạch điện trên biết chỉ số ampe kế là 0,8 ampe , điện thế giữa 2 đầu điện 1 là Uđ1=1,7V và hiệu điện thế giữa 2 đầu nguồn điện U=3V.Tính cường độ dòng điện chạy qua mỗi bóng đèn và hiệu điện thế giữa 2 đầu đèn 2
Lời giải 1 :
Đáp án:
I1=I2=0,8 A
U2=1,3 V
Giải thích các bước giải:

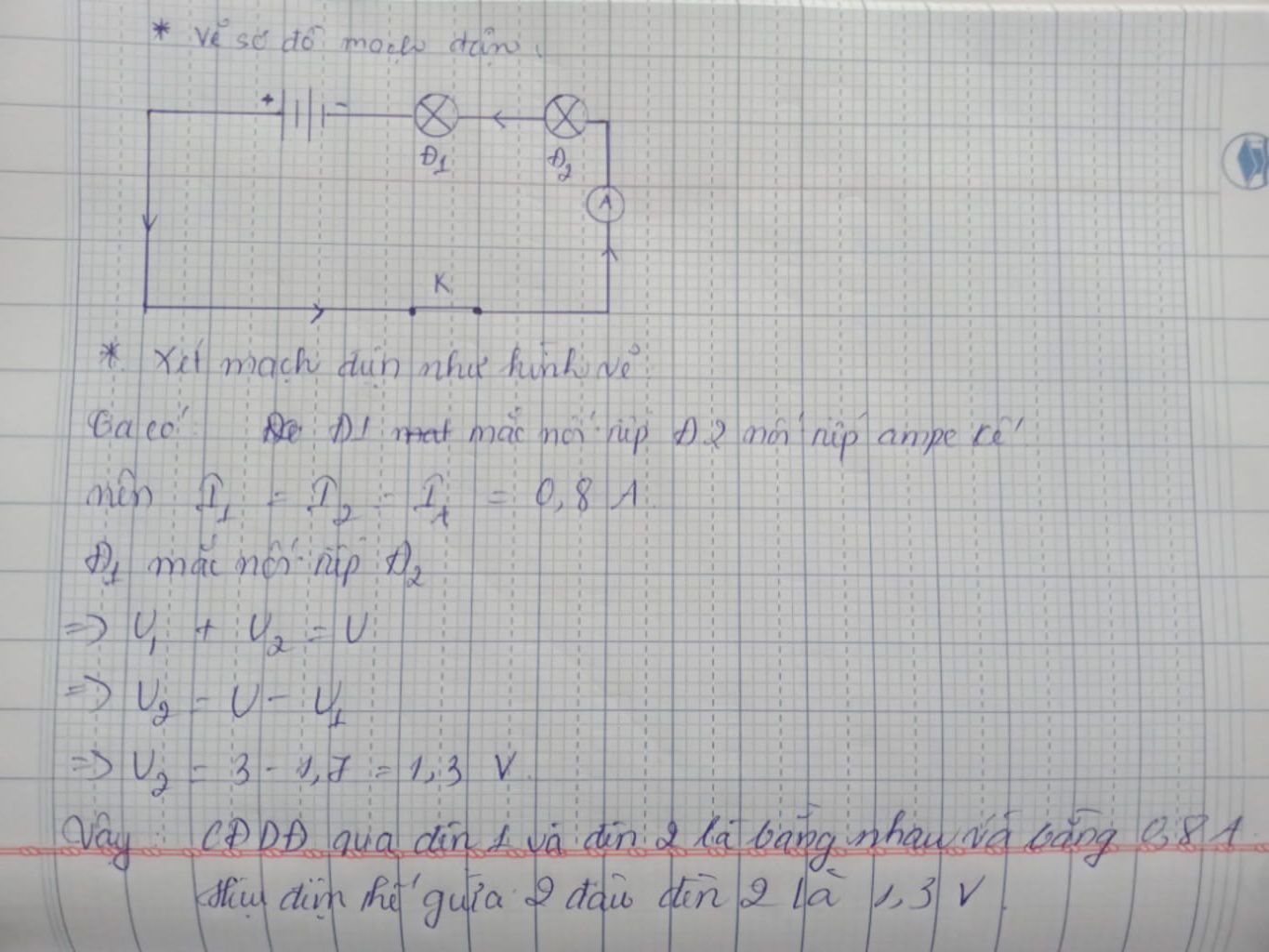

THAM KHẢO TRONG HÌNH
Thảo luận
Lời giải 2 :

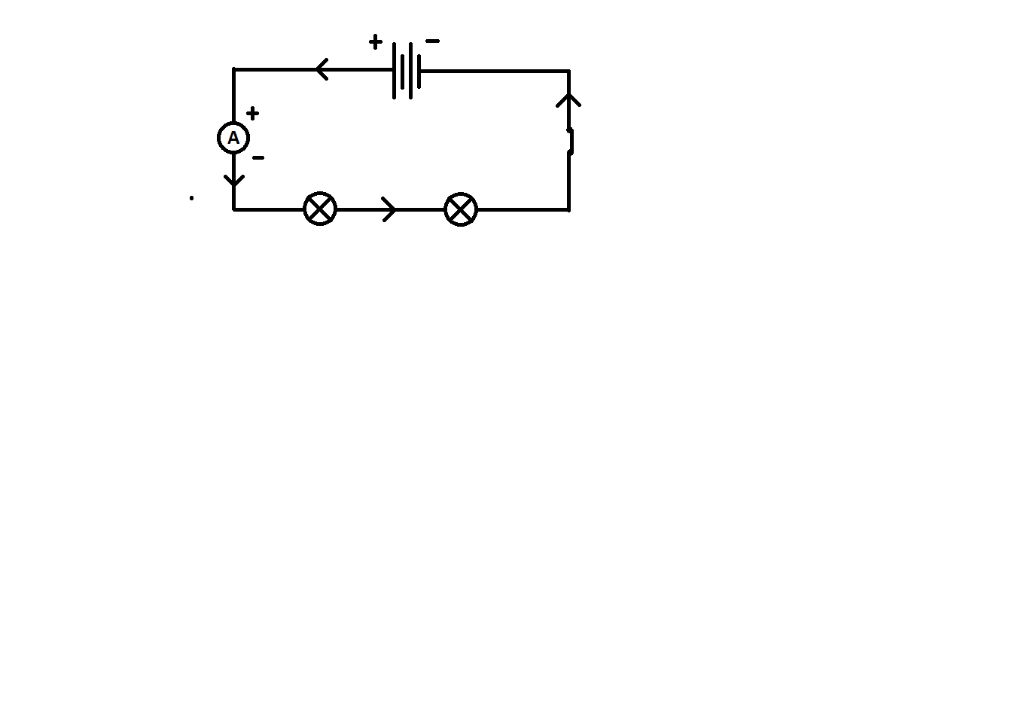

a, (Hình vẽ)
b, Vì đèn Đ1 và đèn Đ2 nằm trong mạch điện mắc nối tiếp
nên ta có: I=I1=I2
U=U1+U2
I=0,8A
=> Cường độ dòng điện chạy qua mỗi bóng đèn là: I1=I2=0,8(A)
U=3V; U1=1,7V
=> Hiệu điện thế giữa 2 đầu bóng đèn Đ2 là: U2=U-U1=3-1,7=1,3(V)
