Câu 4: (bạn tự vẽ)

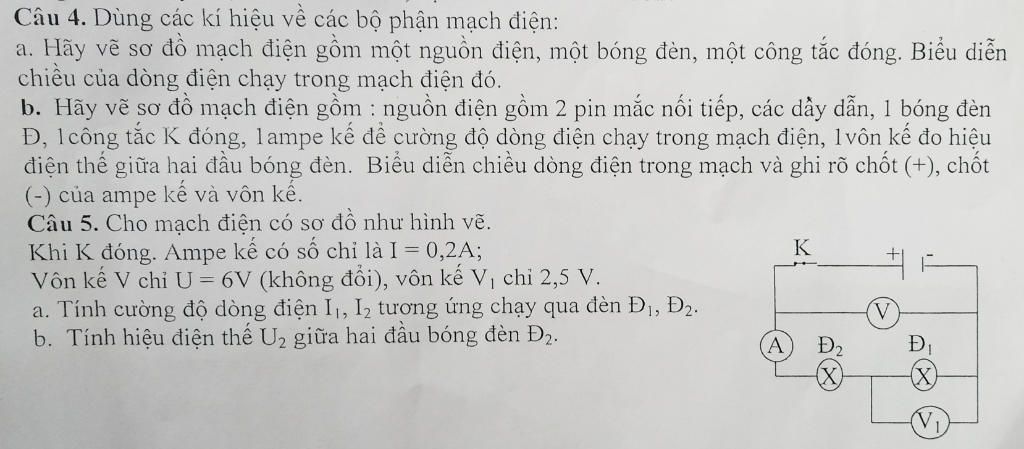

Câu 5:

a, Trong đoạn mạch nối tiếp, cường độ dòng điện tại các vị trí khác nhau là như nhau.

nên: I=I1=I2

+) I=0,2A

Vậy cường độ dòng điện qua đèn Đ1 và Đ2 là: I1=I2=0,2 (A)

b, Trong đoạn mạch nối tiếp, hiệu điện thế giữa 2 đầu đoạn mạch bằng tổng hiệu điện thế giữa 2 đầu các thiết bị điện được đặt trong đoạn mạch đó.

nên: U=U1+U2

+) U=6V

+) U1=2,5V

Vậy hiệu điện thế giữa 2 đầu đèn Đ2 là: U-U1=6-2,5=3,5  (V)

Đáp án:

\(\begin{array}{l}
a.{I_1} = {I_2} = 0,2A\\
b.{U_2} = 3,5V
\end{array}\)

Giải thích các bước giải:

Câu 5:

a.

Vì 2 bóng đèn mắc nối tiếp nên: \({I_1} = {I_2} = I = 0,2A\)

b.

Vì 2 bóng đèn mắc nối tiếp nên: \(U = {U_1} + {U_2} \to {U_2} = U - {U_1} = 6 - 2,5=3,5V\)
