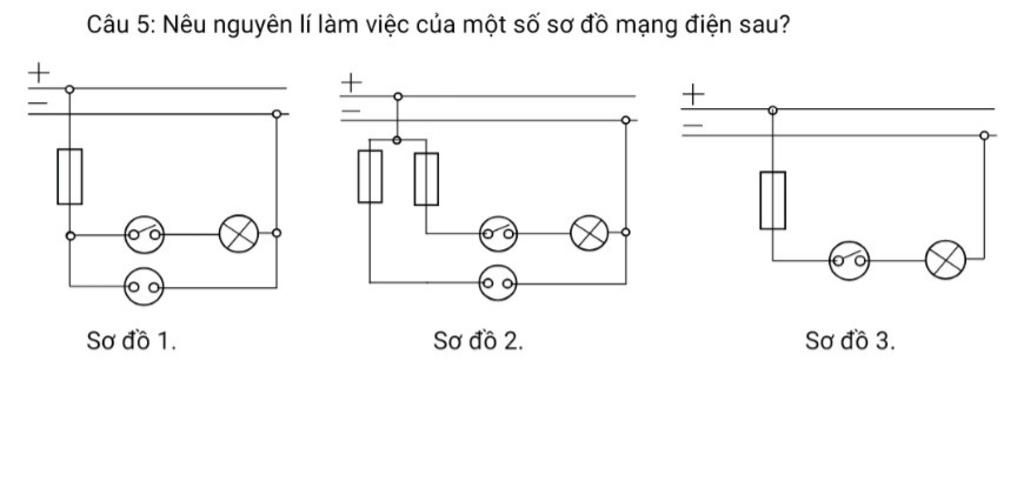

Sđ1: Khi đóng công tắc dòng điện từ dây pha đến cực thứ nhất của cầu chì, cực thứ 2 của cầu chì phần thành 2 nhánh. Nhánh thứ nhất nối với cực thứ nhất của công tắc, cực thứ 2 của công tắc nối với cực thứ nhất của bóng đèn, cực thứ 2 của bóng đèn nối với dây trung tính, khi đó mạch kín đèn sáng. Nhánh thứ hai nối với cực thứ nhất của ổ cắm, cực thứ hai của ổ cắm nối với dây trung tính, khi đó ổ cắm có điện. Muốn sử dụng điện ta dùng phích cắm lấy điện từ ổ cắm cho các đồ dùng điện.

Sđ2: Khi đóng công tắc dòng điện từ dây pha phản thành hai nhánh, nhánh thứ nhất đi qua cầu chì nó với cực thứ nhất của công tắc, cực thứ 2 của công tắc nối với bóng đèn, cực còn lại của bóng đèn nối với dây trung tính khi đó mạch kín đèn sáng; nhánh thứ hai qua cầu chì nối với cực thứ nhất của ổ cắm cực còn lại của ổ cắm nối với dây trung tính khi đó mạch kín ổ cắm có điện. Muốn sử dụng điện ta dùng phích cắm điện lấy điện từ ổ cắm cho các đồ dùng điện.

Sđ3: Khi đóng công tắc dòng điện từ dây pha đến cực thứ nhất của cầu chì, cực thứ 2 của cầu chìn với cực thứ nhất của công tắc, cực thứ 2 của công tắc nối với cực của bóng đèn, cực còn lại của bóng đèn nối với dây trung tính, khi đó mạch kín đèn sáng.
