Đáp án:

 I₁ = I₂ = 0,3 A

 U = 7 V

Giải thích các bước giải:

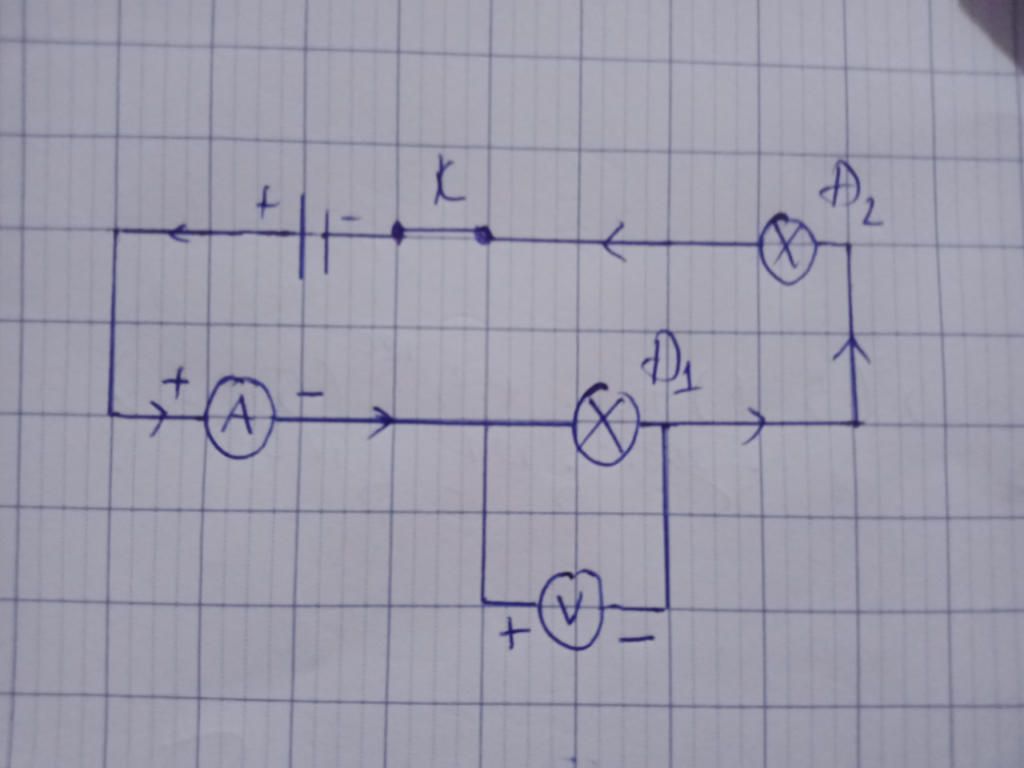

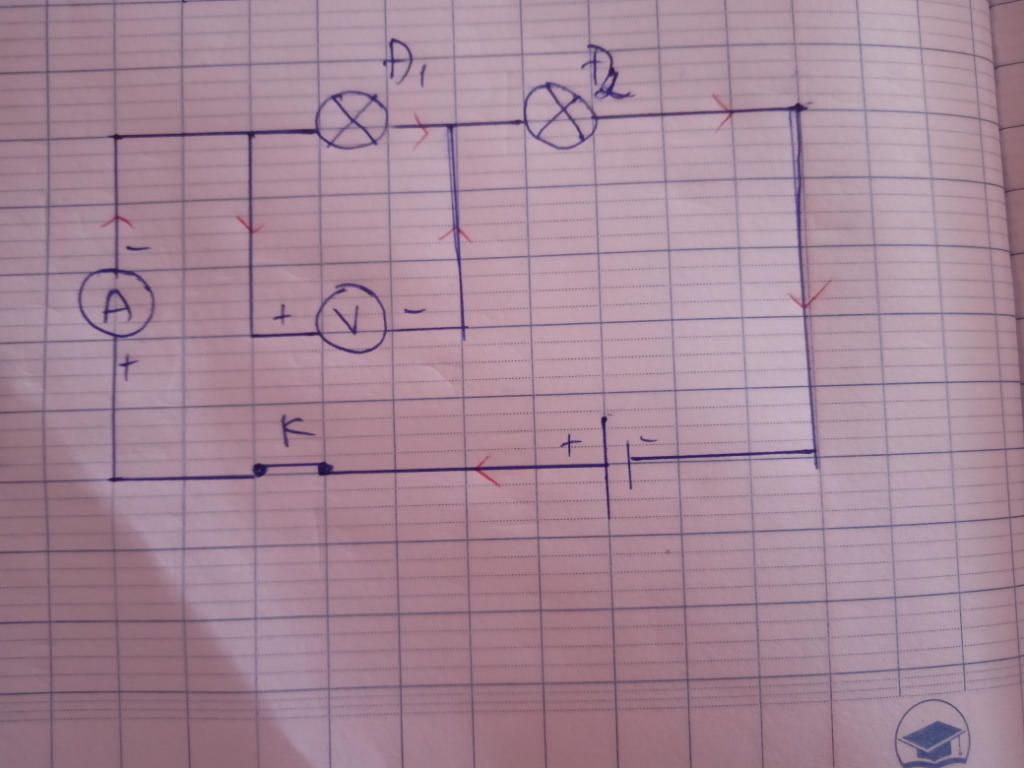

 Hình vẽ bạn xem trong hình ạ

c )  CĐDĐ chạy qua đèn 1 và đèn 2 là :

I₁ = I₂ = I𝔞 = 0,3 A ( Đ₁ nối tiếp Đ₂ )

      Vậy cường độ dòng điện qua đèn 1 và đèn 2 là 0,3 A

d)  Ta có Đ₁ mắc song song với vôn kế V

➩ U₁ = Uv = 4 V

Hiệu điện thế của nguồn là :

U = U₁ + U₂ ( Mắc nối tiếp  )

➩ U = 4 + 3 = 7 V

Vậy HĐT của nguồn là 7 V

* Đ1 mắc nối tiếp với Đ2 mắc nối tiếp với Ampe kế

=> I1=I2=Ia=0,3 A

Cường độ dòng điện chạy qua đèn 1 và đèn 2 là bằng nhau và bằng 0,3A

* Vôn kế mắc song song với Đ1

=> Uv=U1 =4V

U1+U2 = U ( Đ1 nối tiếp Đ2)

=> U=4+3=7 V

Vậy hiệu  điện thế của nguồn điện là 7V
