Có 10 đèn giống nhau loại ( 6V 3W) được thắp sáng nhờ nguồn điện không đổi U = 24V. Để các đèn sáng bình thường người ta dùng 1 biến trở có giá trị điều chỉnh được từ 6 đến 24 ohm. a. Hãy trình bày cách mắc thỏa điều kiện trên. b. Cách mắc nào có hiệu suất lớn nhất? Tính hiệu suất và vẽ mạch điện cách mắc đó.
Lời giải 1 :
Đáp án:
3 dãy song song, 2 dãy có 4 đèn nối tiếp, 1 dãy có 2 đèn nối tiếp điện trở
Giải thích các bước giải:
a) Các cách mắc thỏa mãn:
C1: (5 dãy song song, mỗi dãy 2 đèn mắc nối tiếp) mắc nối tiếp biến trở

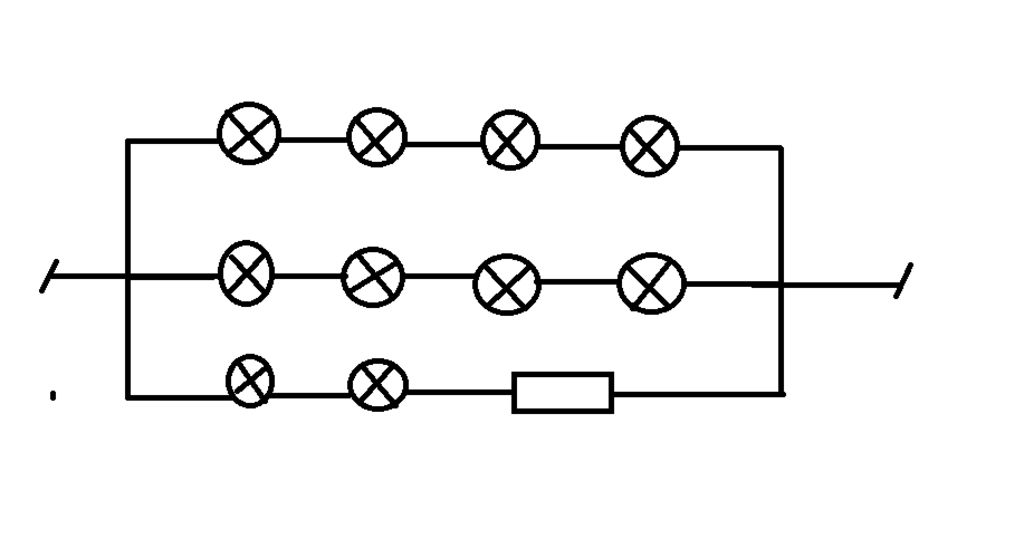

C2: 3 dãy song song, 2 dãy có 4 đèn nối tiếp, 1 dãy có 2 đèn nối tiếp điện trở
b)
C1: Công suất R tiêu thụ là:
\({P_R} = {U_R}{I_R} = \left( {U - 2.6} \right).\left( {5.0,5} \right) = 30W\)
C2: Công suất R tiêu thụ là:
\({P_R} = {U_R}{I_R} = \left( {U - 2.6} \right).0,5 = 6W\)
Vậy cách 2 có hiệu suất lớn nhất.
