cho mạch điện gồm 1 nguồn điện :2 bóng đèn Đ1và Đ2,mắc nối tiếp , 1ampe kế đo cường độ dòng điện chạy trong mạch, 1 công tắc ( khóa K) đang đóng ,dây dẫn a, Hã

Câu hỏi :

cho mạch điện gồm 1 nguồn điện :2 bóng đèn Đ1và Đ2,mắc nối tiếp , 1ampe kế đo cường độ dòng điện chạy trong mạch, 1 công tắc ( khóa K) đang đóng ,dây dẫn a, Hãy vẽ thành sơ đồ mạch điện và vẽ thêm chốt dương (+),chốt (-) của ampe kế và chiều dòng điện chạy trong mạch b, dựa vào sơ đồ mạch điện trên, biết số chỉ ampe kế trên là 1A , hiệu điện thế giữa 2 đầu đèn 2 là UĐ2= 1,8V và hiệu điện thế giữa hai đầu nguồn điện U=3V.Tính - cường độ dòng điện qua mỗi đèn? -Hiệu điện thế giữa hai đầu đèn DĐ1la bao nhiêu?

Lời giải 1 :

Đáp án:

 I₁ = I₂ = 1A

 U₁ = 1,2 V

Giải thích các bước giải:

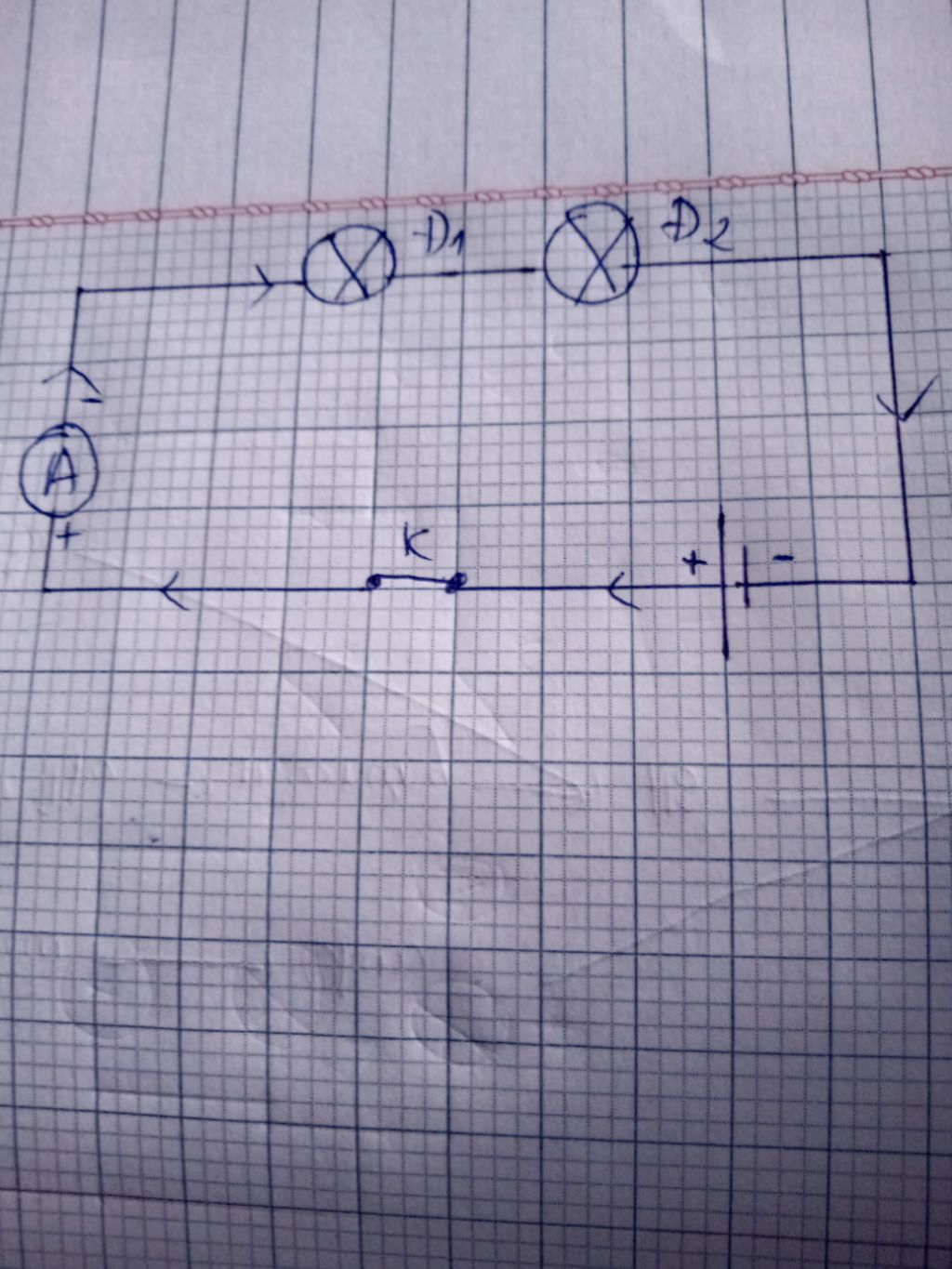

 ꧁ Bạn xem trong ảnh nhé ạ ꧂

b)  Vì 2 đèn mắc nối tiếp với ampe kế  nên:

IA = I₁ = I₂ = 1 A

Hay : I₁ = 1A và I₂ = 1A

Vậy CĐDĐ  qua mỗi đèn là 1 A

Ta lại có :

 HĐT giữa 2 đầu đèn 1 là :

U = U₁ + U₂

➩U₁ = U - U₂

➩ U₁ = 3 - 1,8

➩ U₁ = 1,2 V

Vậy HĐT giữa 2 đầu đèn 1 là 1,2 V


Thảo luận

-- Thanks

Lời giải 2 :

Đáp án:

 I1=I2=I=1A

Giải thích các bước giải:

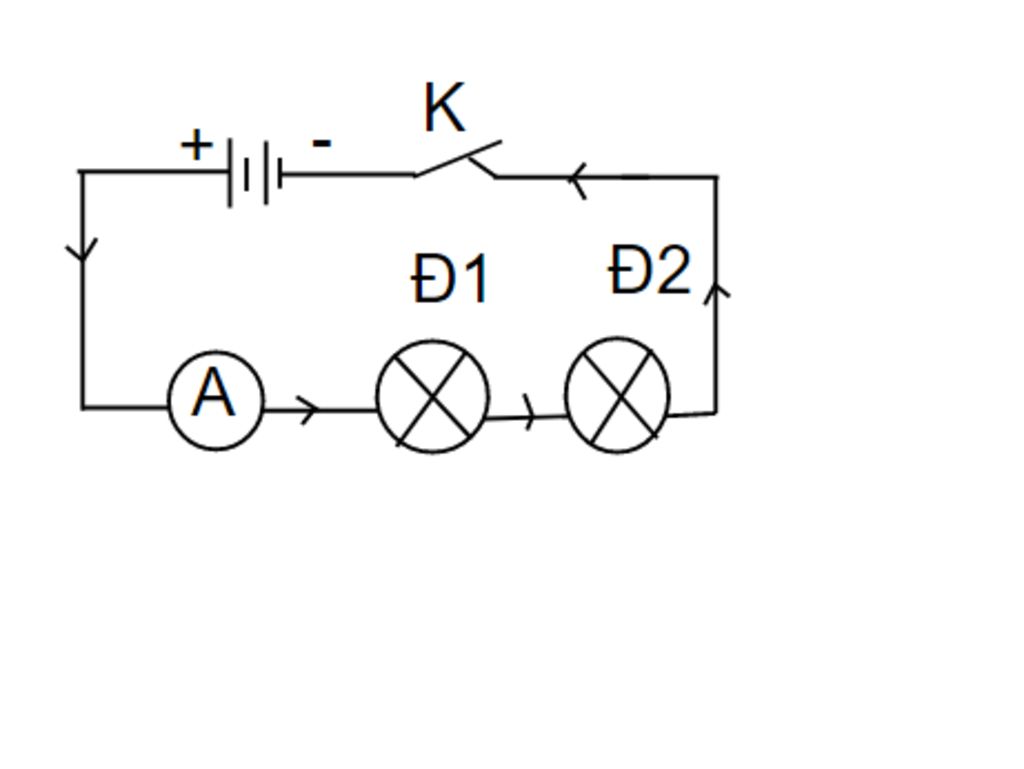

a> vẽ

b>
\(I = 1A;{U_2} = 1,8V;U = 3V\)

Vì Đ1 nối tiếp Đ2:

Ta có cường độ dòng điện qua mỗi đèn:
\(I = {I_1} = {I_2} = 1A\)

Hiệu điện thế qua đèn 2:
\(U = {U_1} + {U_2} \Rightarrow U{}_1 = U - {U_2} = 3 - 1,8 = 1,2V\)
