Đáp án :

 Cách vẽ :

Vẽ trục chính , vẽ thấu kính hội tụ vuông góc với trục chính tại quang tâm O

Vẽ OA ; OF ; OF' theo đúng tỉ lệ mà đề bài cho ( Vd : OA=3cm ; OF=OF'=1 cm)

Dựng AB vuông góc với trục chính (A nằm trên trục chính)

( Chiều cao tùy chọn )

Vẽ BI song song với trục chính  ( I thuộc thấu kính )

Nối IF' lại rồi kéo dài xuống

Từ B vẽ đường thẳng đi qua quang tâm O

Giao điểm của BO và IF' là B'

Dựng B'A' vuông góc với trục chính

= > Vẽ được ảnh A'B' của AB

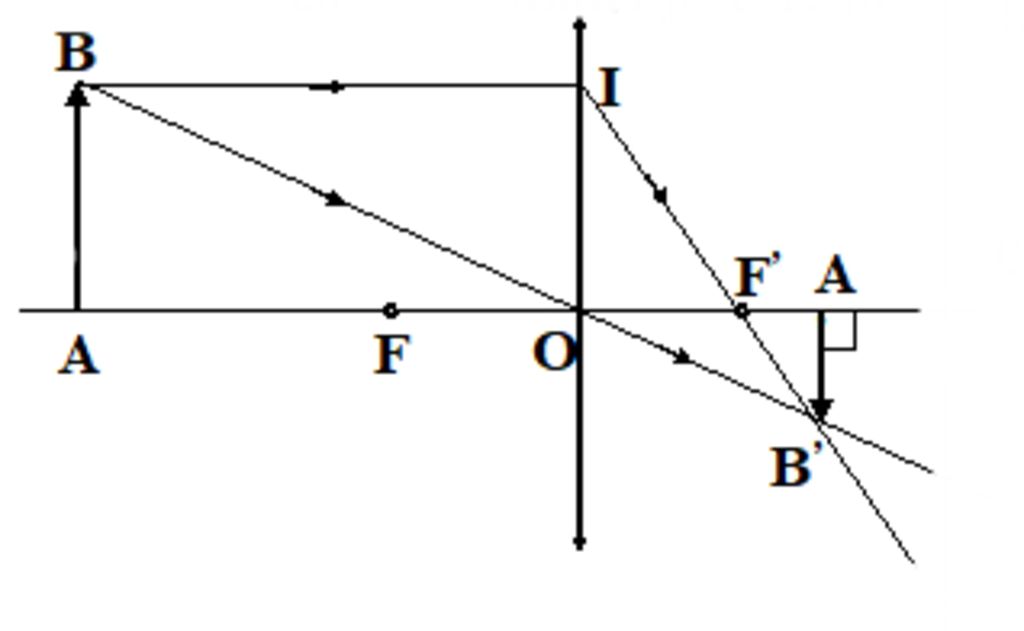

Hình vẽ

Đáp án:

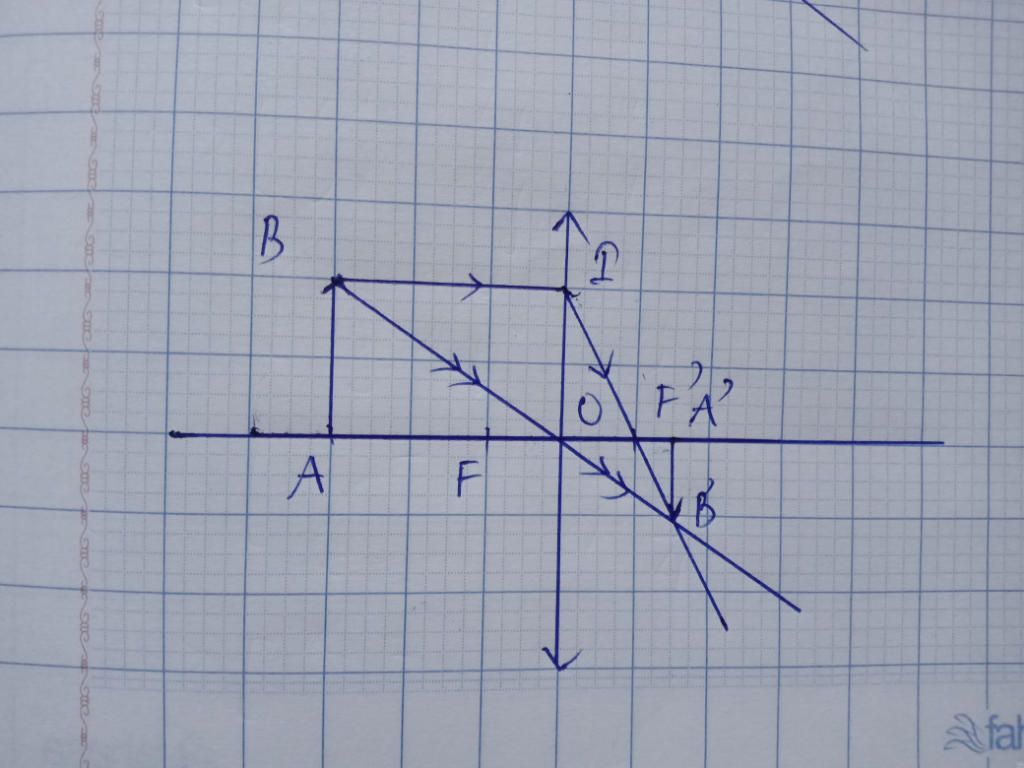

 Tham khảo :

cách vẽ :

-Từ B vẽ tia tới BI song song với trục chính, cho tia ló đi qua tiêu

điểm F'

-Từ B vẽ tia tới BO, cho tia ló tiếp tục truyền thẳng theo phương của

tia tới

-Hai tia ló cắt nhau tại B’. B’ là ảnh của B.

-Từ B’ hạ đường vuông góc với trục chính, cắt trục chính tại A’.A/ là

ảnh của A.

Vậy A’B’ là ảnh của A
