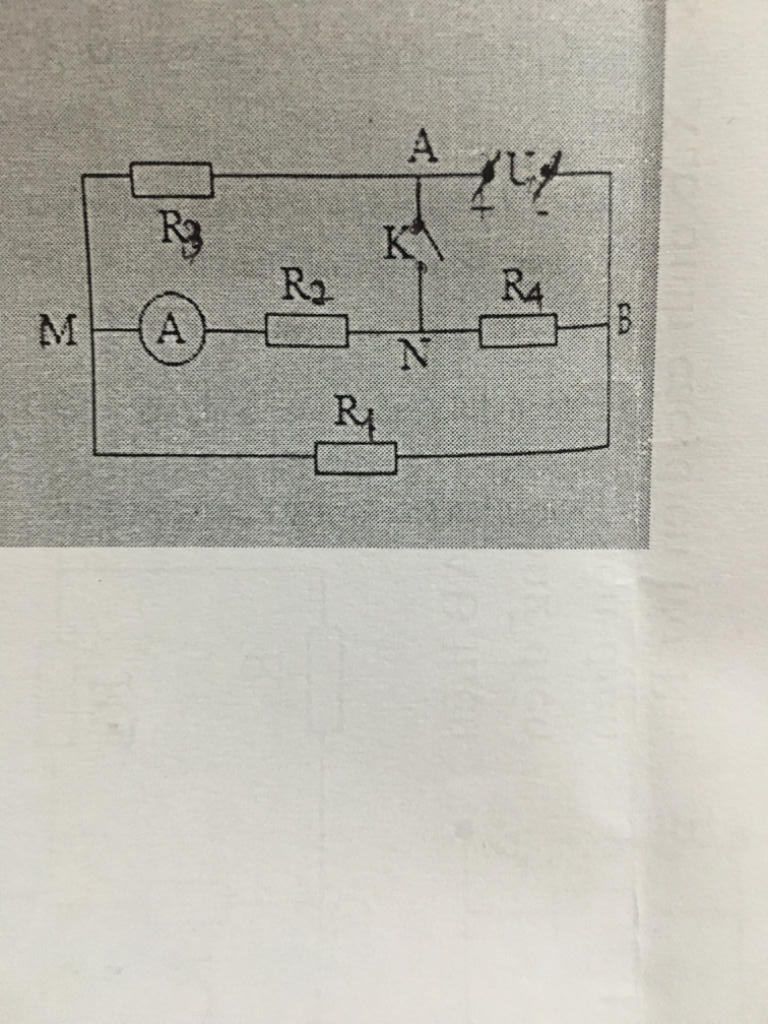

Cho mạch điện như hình. Biết: Uab=7,2V không dổi; R1=R2=R3=2 ôm, R4=6 ôm. Điện trở của ampe kế và của khoá K nhỏ không đáng kể. Tính số chỉ của ampe kế và Uan

Câu hỏi :

Cho mạch điện như hình. Biết: Uab=7,2V không dổi; R1=R2=R3=2 ôm, R4=6 ôm. Điện trở của ampe kế và của khoá K nhỏ không đáng kể. Tính số chỉ của ampe kế và Uan khi: a) K mở b) K đóng


Lời giải 1 :

Đáp án:

 CHÚC BẠN HỌC TỐT !!!!!!!!

Giải thích các bước giải:




Thảo luận

-- cho mik hỏi tính U an thế nào đấy ạ ??
-- $K$ mở thì $U_{AN} = U_{AM} + U_{MN} = U_3 + U_2$ $K$ đóng thì `U_{AN} = 0`

Lời giải 2 :

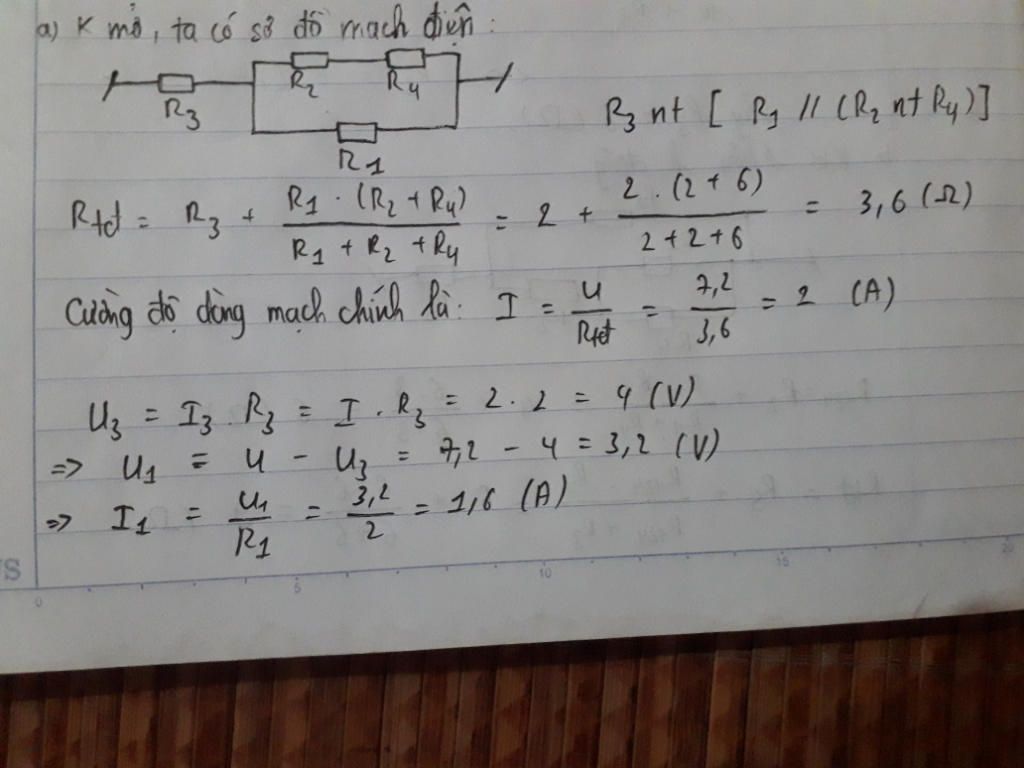

Đáp án:+) Khi khóa K mở , tóm tắt mạch điện : R3 nt ((R2 nt R4)//R1)
R24= 2+6 = 8 ; R124= 8.2/(8+2)=1,6 , Rtd = R1234 = 1,6+ 2= 3,6
Iab = Uab/Rtd=7,2:3,6= 2 A , => I3=Iab= 2A, U3 = I3.R3=2.2= 4V
U1=U24= Uab - U3 = 7,2 - 4 = 3,2V
=> I2=I4 = U24/R24=3,2/8= 0,4 A
Vậy ampe kế chỉ o,4 A

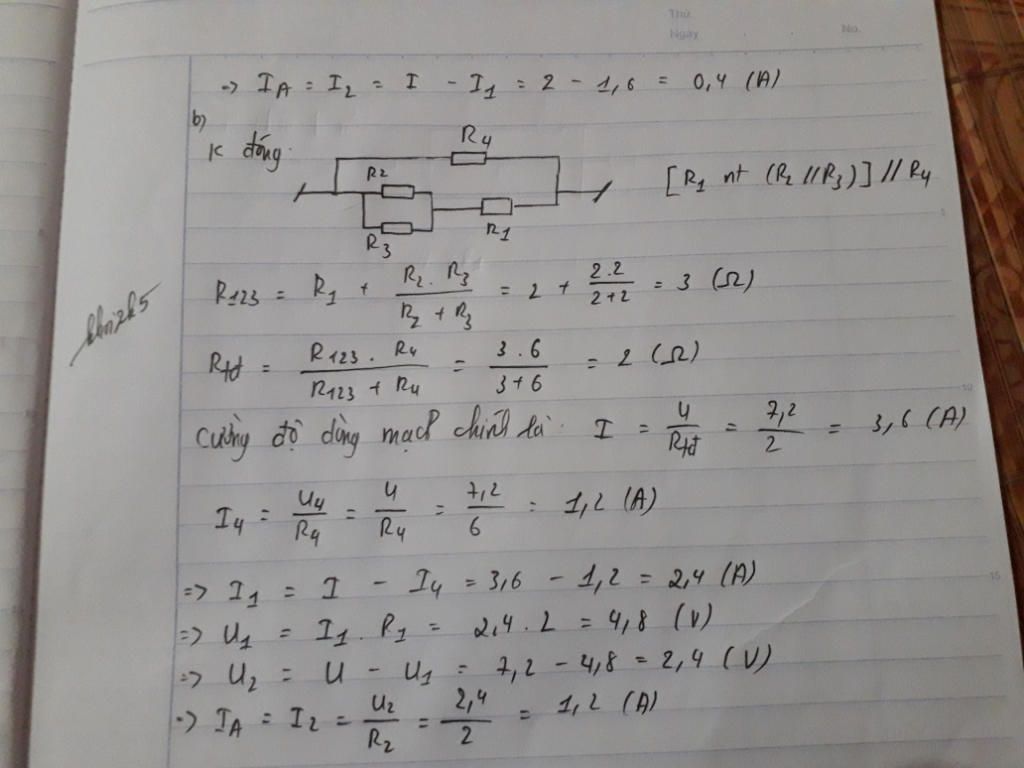

+) Khi khóa k đóng, tóm tắt mạch điện : ((R2 / R3) nt R1) // R4



Giải thích các bước giải:

 5 SAO NHÉ
