Đáp án:

$a) 1,2 (A)$

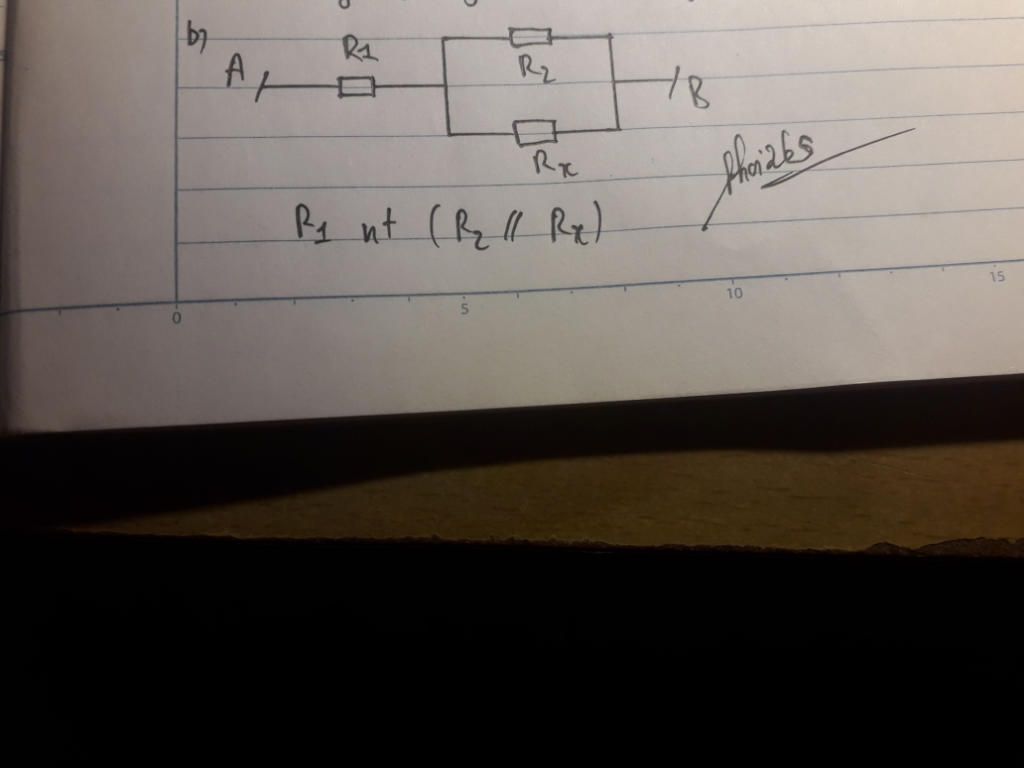

$b) Hình ; U_{AB} = 6 (V)$

$c) R_x = 2,4 (Ω)$

 CHÚC BẠN HỌC TỐT !!!!!!

Giải thích các bước giải:

      $R_1$ $nt$ $R_2$

$a)$

      $R_{tđ} = R_1 + R_2 = 2 + 3 = 5 (Ω)$

Cường độ dòng mạch chính là:

      $I = \dfrac{U}{R_{tđ}} = \dfrac{6}{5} = 1,2 (A)$

$b)$

      $U_{AB}$ không đổi

$=> U_{AB} = U = 6 (V)$

$c)$

      $I_1 = \dfrac{U_{AB} - U_x}{R_1} = \dfrac{6 - U_x}{2}$

              $= 3 - \dfrac{U_x}{2} (A)$

      $I_2 = \dfrac{U_x}{R_2} = \dfrac{U_x}{3} (A)$

      $I_x = 1 (A)$

Ta có:

      $I_1 = I_2 + I_x$

$⇔ 3 - \dfrac{U_x}{2} = \dfrac{U_x}{3} + 1$

$⇔ \dfrac{U_x}{3} + \dfrac{U_x}{2} = 3 - 1$

$⇔ \dfrac{5U_x}{6} = 2$

$⇔ U_x = 2,4 (V)$

$=> R_x = \dfrac{U_x}{I_x} = 2,4 (Ω)$
