Đáp án:

$a) R_{tđ} = 7 (Ω)$

$b) I_1 = 4 (A) ; I_2 = I_3 = I_4 = 2 (A)$

$c) U_{AC} = 8 (V) ; U_{CD} = 12 (V)$

Giải thích các bước giải:

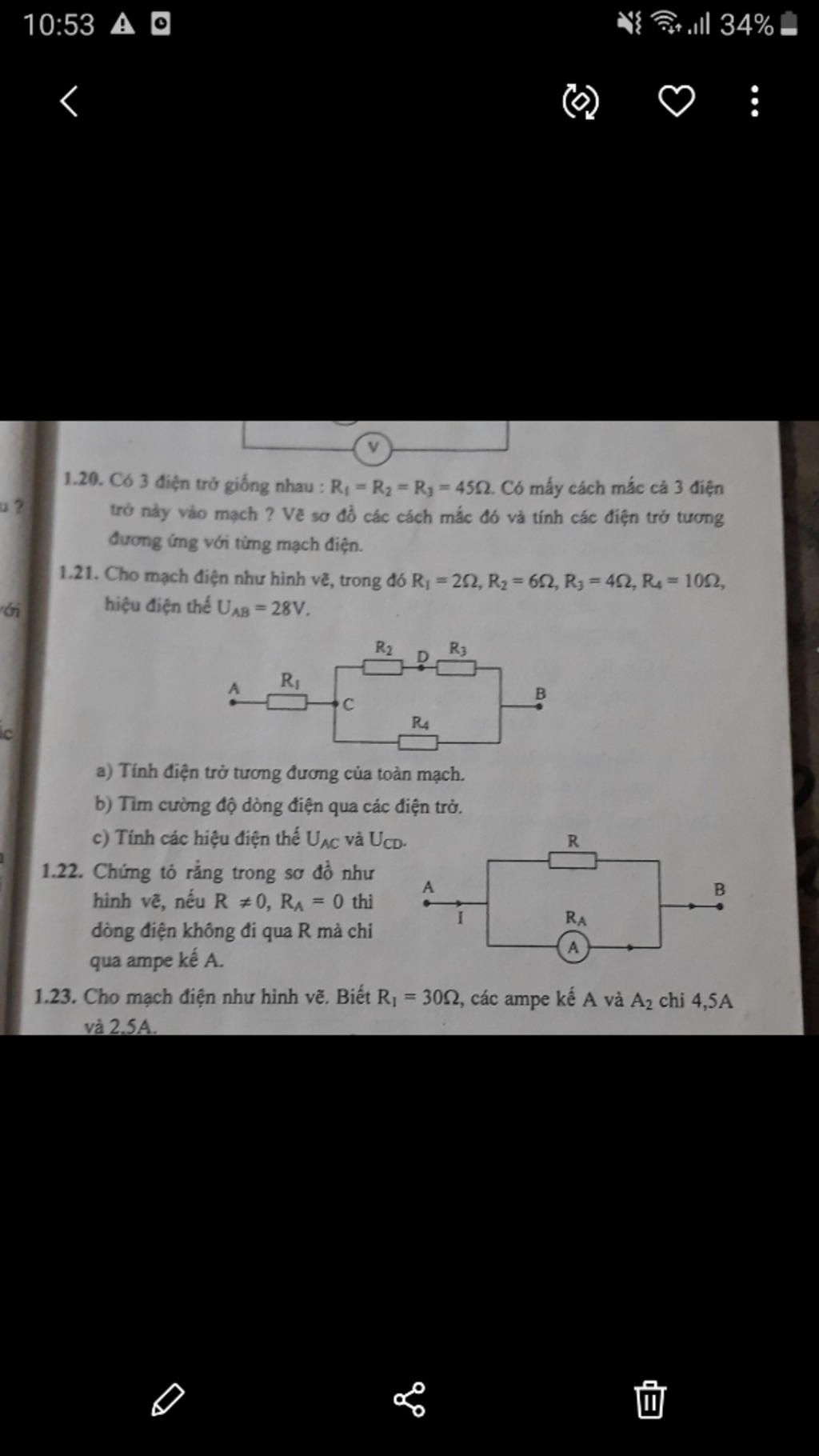

$1.21$

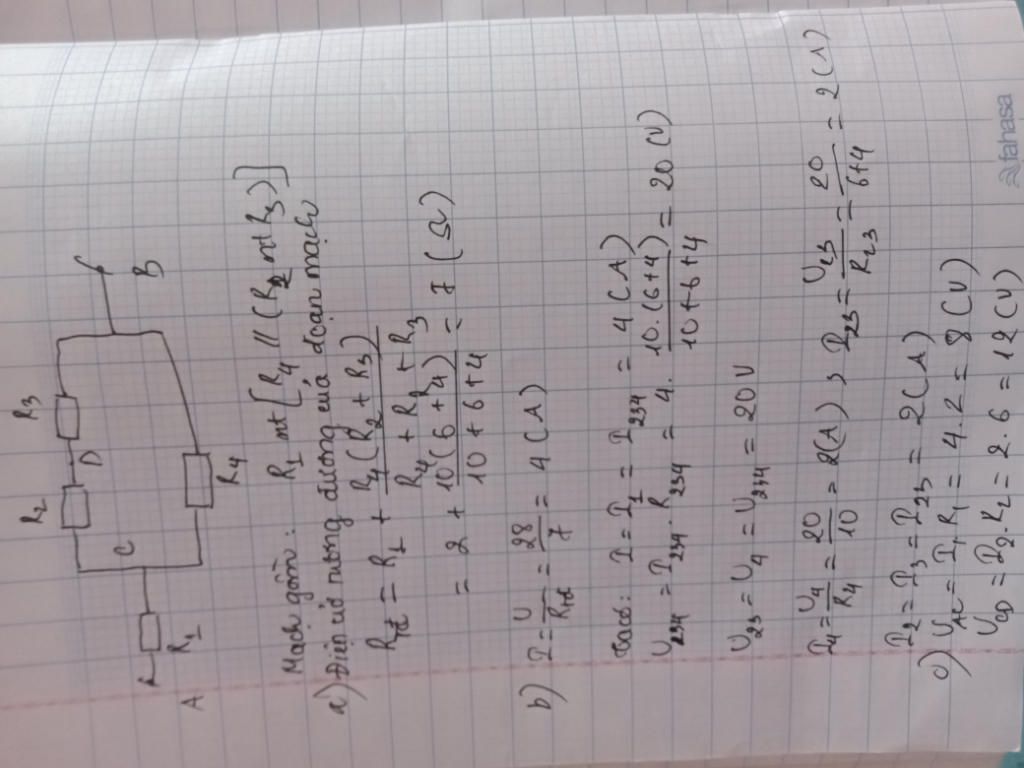

Sơ đồ mạch điện:

     $R_1 nt [(R_2 nt R_3) // R_4]$

$a)$

     $R_{23} = R_2 + R_3 = 6 + 4 = 10 (Ω)$

Điện trở tương đương của toàn mạch là:

     $R_{tđ} = R_1 + \dfrac{R_{23}.R_4}{R_{23} + R_4} = 2 + \dfrac{10.10}{10 + 10} = 7 (Ω)$

Vậy $R_{tđ} = 7 (Ω).$

$b)$

Cường độ dòng mạch chính là:

     $I_{AB} = \dfrac{U_{AB}}{R_{tđ}} = \dfrac{28}{7} = 4 (A)$

$⇔ I_1 = I_4 + I_{23} = I_{AB} = 4 (A)$

Mà $(R_2 nt R_3) // R_4$ và $R_{23} = R_4 = 10 (Ω)$

$=> I_2 = I_3 = I_{23} = I_4 = \dfrac{I_1}{2} = \dfrac{4}{2} = 2 (A)$

Vậy $I_1 = 4 (A); I_2 = I_3 = I_4 = 2 (A).$

$c)$

Ta có:

      $U_{AC} = U_1 = R_1.I_1 = 2.4 = 8 (V)$

      $U_{CD} = U_2 = R_2.I_2 = 6.2 = 12 (V)$

Vậy $U_{AC} = 8 (V) ; U_{CD} = 12 (V).$
