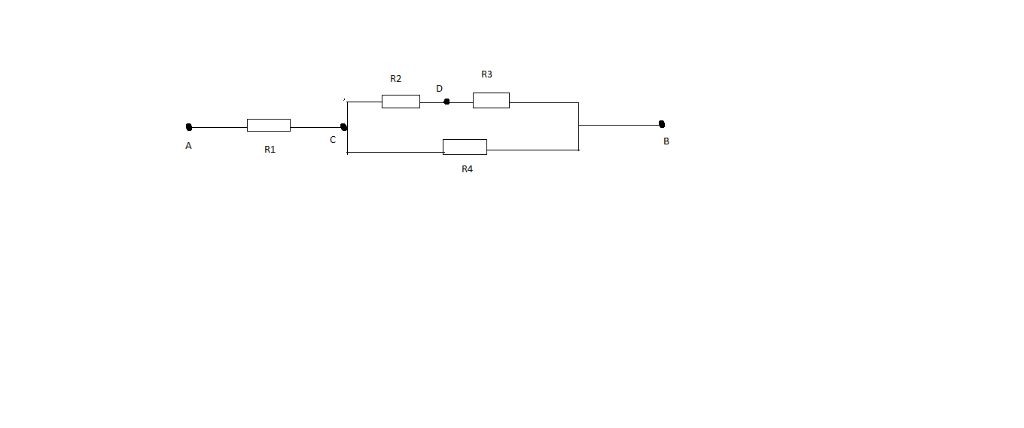

giải hộ mình bài này với ạ 1,Cho mạch điện như hình vẽ trong đó R1 = 15 ôm,R2=3 ôm,R3=7 ôm và R4 = 10 ôm. HĐT Uab=35V. a. tính điện trở tương đương của đoạn m
giải hộ mình bài này với ạ 1,Cho mạch điện như hình vẽ trong đó R1 = 15 ôm,R2=3 ôm,R3=7 ôm và R4 = 10 ôm. HĐT Uab=35V. a. tính điện trở tương đương của đoạn mạch b,Tìm cường độ dong điện qua các điện trở
Lời giải 1 :
Đáp án:
Giải thích các bước giải:
Thảo luận
Lời giải 2 :
Đáp án :
a) Rab = 20 ôm
b) I₁ = 1,75 A
I₂ = I₃ = 0,875 A
I₄ = 0,875 A
CHÚC BẠN HỌC TỐT NHA 👍👍👍

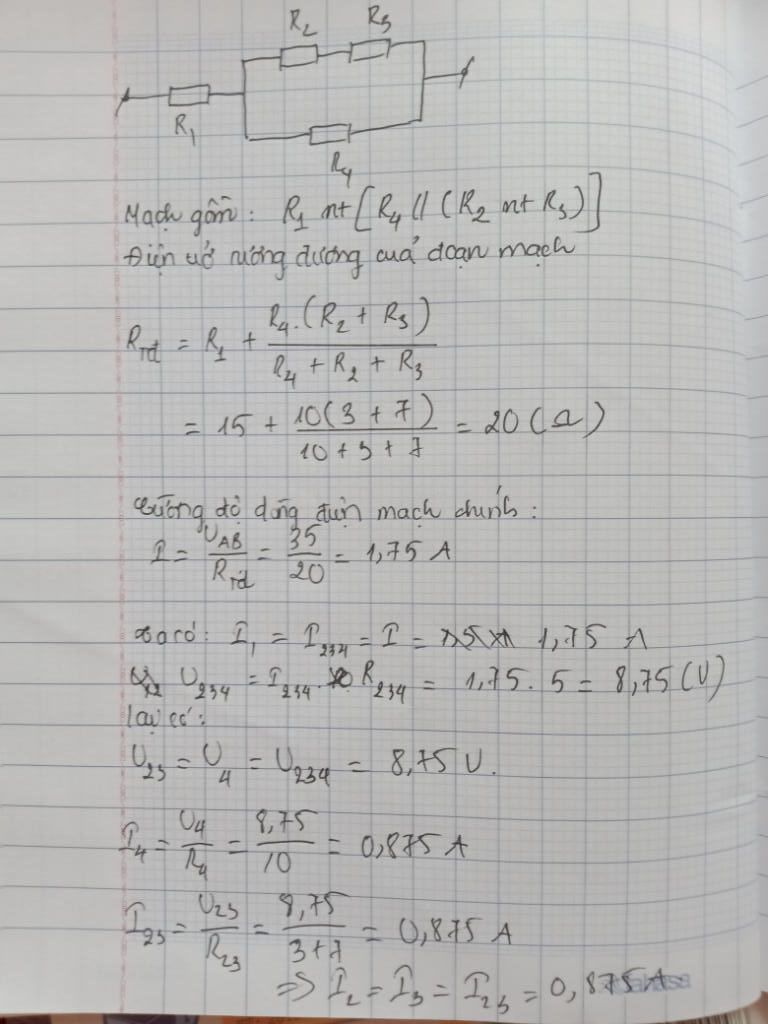

Giải thích các bước giải :
a) Điện trở tương đương của mạch là:
R₂₃ = R₂ + R₃ = 3 + 7 = 10 (ôm)
R₂₃₄ = R₂₃ .R₄/R₂₃+R₄
=> R₂₃₄ = 10.10/10+10 = 5 (ôm)
=> Rab = R₂₃₄ + R₁ = 5+ 15 = 20(ôm)
Vậy điện trở tương đương của mạch là 20 ôm
b) Cường độ dòng điện qua mạch chính là :
I = U/Rab = 35/20 = 1,75 (A)
Ta có : I₁ = I₂₃₄ = I = 1,75 A
U₂₃₄ = I₂₃₄.R₂₃₄ = 1,75.5 = 8,75 V
=> U₂₃ = U₄ =U₂₃₄= 8,75 V
=> I₂₃ = U₂₃/R₂₃ =8,75/10 = 0,875 A
Vì R₂ mắc nối tiếp với R₃ nên:
I₂ = I₃ = 0,875 A
Ta lại có :
I₄ = U₂₃₄/R₄ = 8,75/10 = 0,875 A
Vậy cường độ dòng điện qua các điện trở có giá trị lần lượt như sau:
I₁ = 1,75 A
I₂ = I₃ = 0,875 A ; I₄ = 0,875 A
