Đáp án:



Giải thích các bước giải:

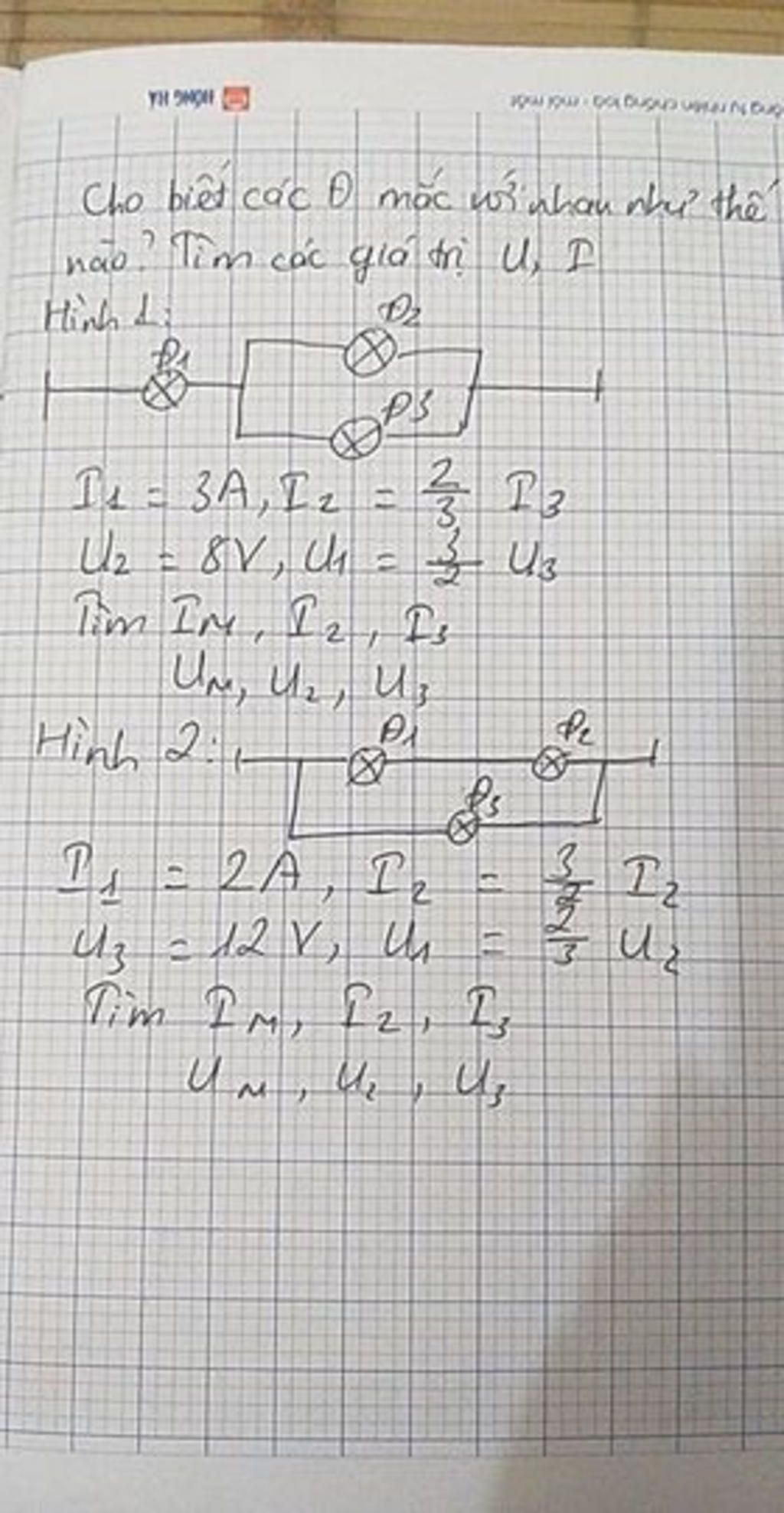

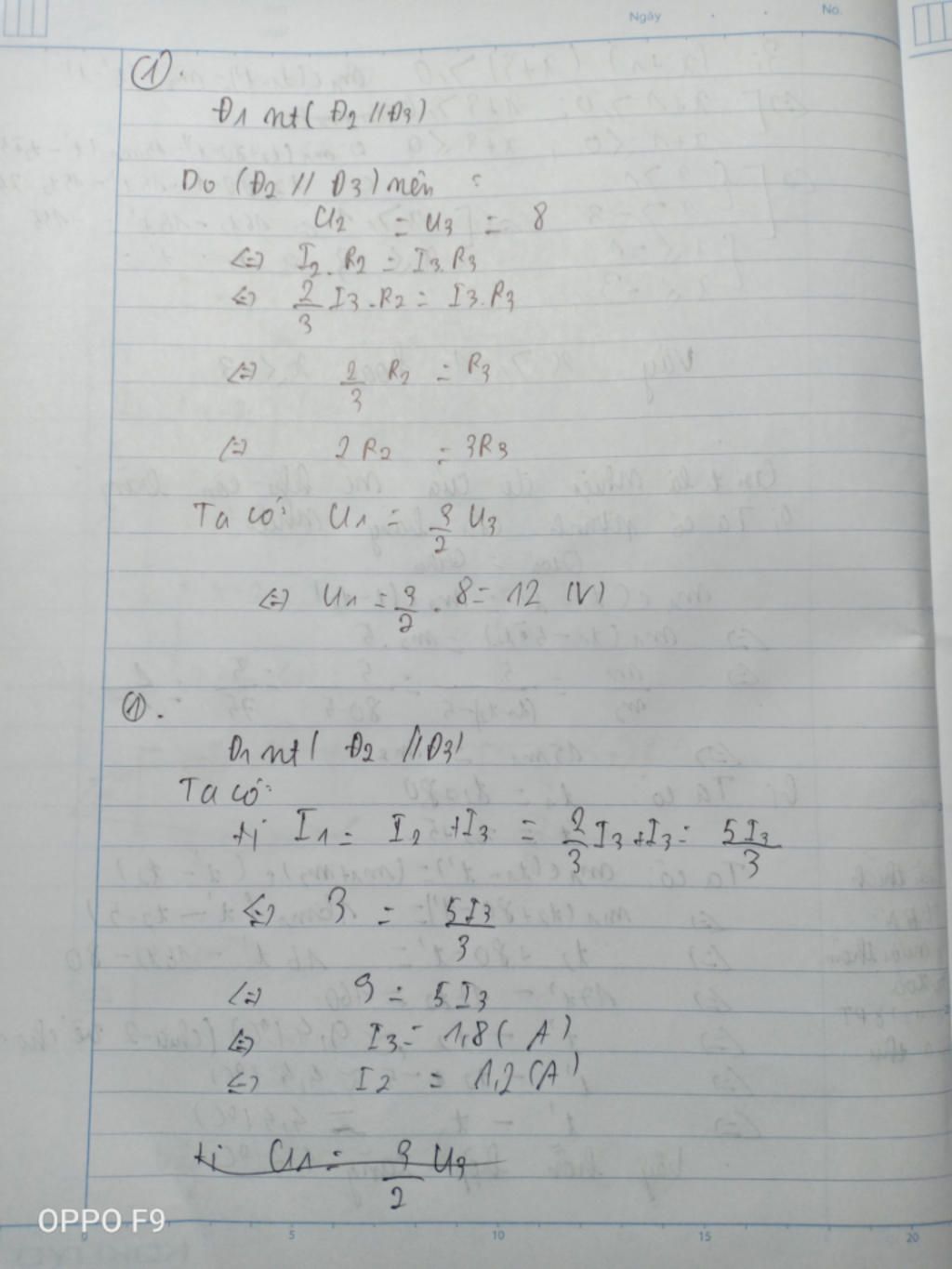

Hình 1:  Mạch: $Đ_1 nt (Đ_2 // Đ_3)$

Vì $Đ_1 nt (Đ_2 // Đ_3)$ nên:

   $I_M = I_1 = I_2 + I_3 = 3A$

Mà: $I_2 = \dfrac{2}{3}I_3$ nên:

    $\dfrac{2}{3}I_3 + I_3 = 3 \to \dfrac{5}{3}I_3 = 3$

          $\to I_3 = \dfrac{9}{5} = 1,8 (A)$

Do đó: $I_2 = \dfrac{2}{3}.\dfrac{9}{5} = \dfrac{6}{5} = 1,2 (A)$

Mặt khách: $U_2 = U_3 = 8 (V)$

Và $U_1 = \dfrac{3}{2}U_3 = \dfrac{3}{2}.8 = 12 (V)$

Suy ta: $U_M = U_1 + U_2 = 12 + 8 = 20 (V)$

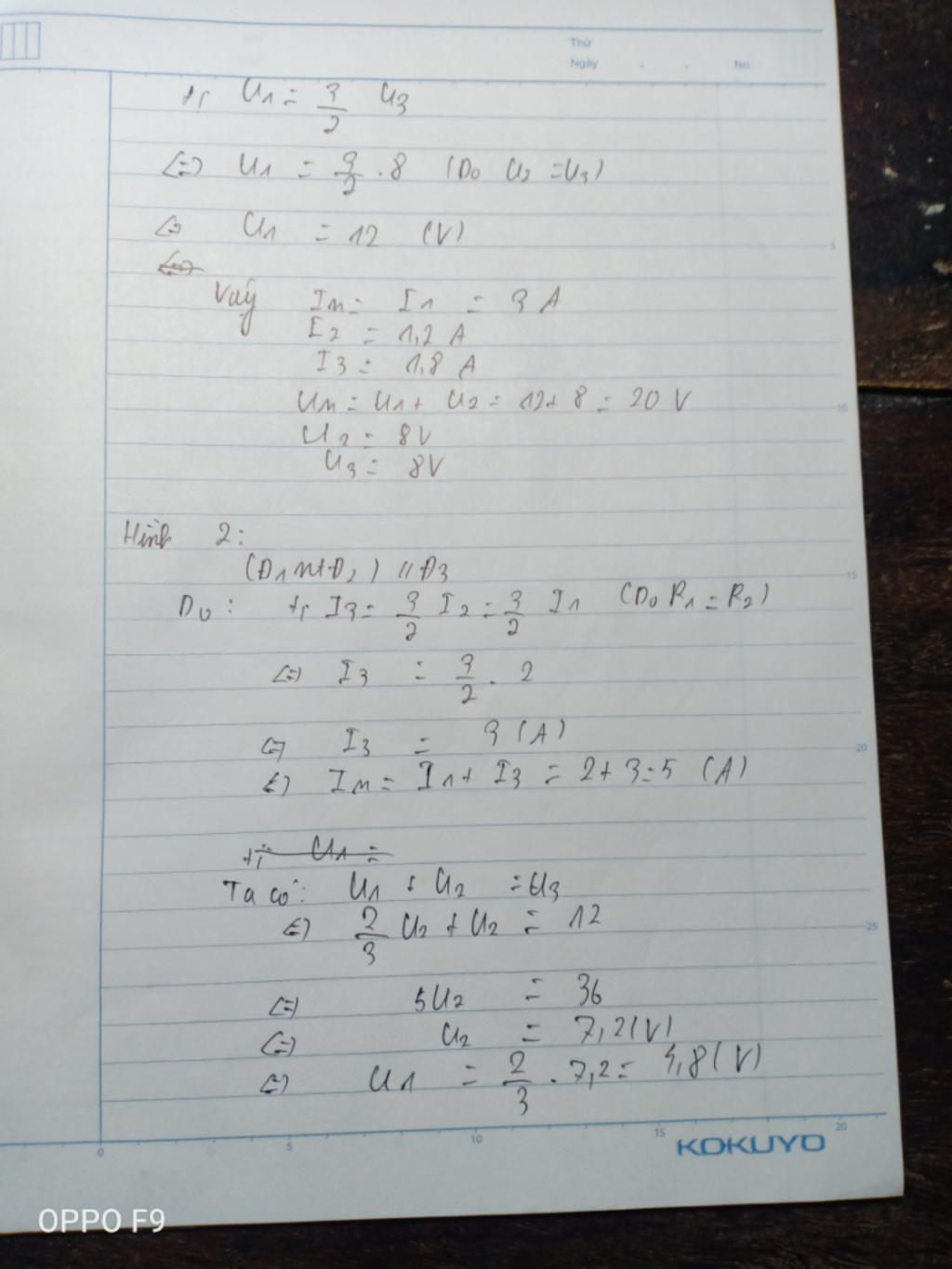

Hình 2:  Mạch: $(Đ_1 nt Đ_2) // Đ_3$

Khi đó: $I_1 = I_2 = 2 (A)$

Và: $I_3 = \dfrac{3}{2}I_2 = \dfrac{3}{2}.2 = 3 (A)$

Do đó: $I_M = I_1 + I_3 = 2 + 3 = 5 (A)$

Mặt khác:

   $U_M = U_3 = U_{12} = U_1 + U_2 = 12 (V)$

Và $U_1 = \dfrac{2}{3}U_2$. Suy ra:

   $\dfrac{2}{3}U_2 + U_2 = 12 \to \dfrac{5}{3}U_2 = 12 \to U_2 = 7,2 (V)$

Khi đó: $U_1 = \dfrac{2}{3}.7.2 = 4,8 (V)$
