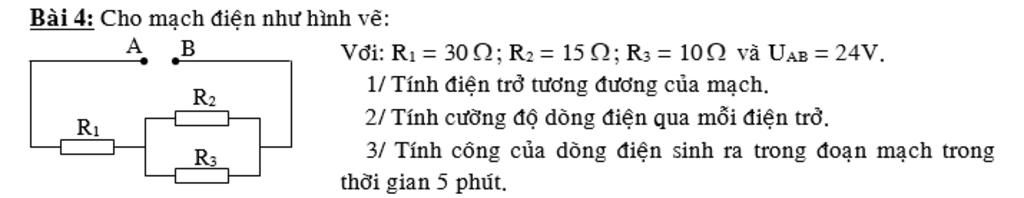

Bài 4: Cho mạch điện như hình vẽ: B A Với: R1 = 30 N; R2 = 15 Q; R3 = 100 và UAB = 24V. 1/ Tính điện trở tương đương của mạch. 2/ Tính cường độ dòng điện q
Lời giải 1 :
Sđmđ: $(R_{2}//R_{3})ntR_{1}$
a, $R_{23}=\dfrac{R_{2}.R_{3}}{R_{2}+R_{3}}=\dfrac{15.10}{15+10}=6$ Ω
$R=R_{1}+R_{23}=30+6=36$ Ω
b, $I=\dfrac{U}{R}=\dfrac{24}{36}=\dfrac{2}{3}A$
$⇒I_{1}=I_{2}+I_{3}=\dfrac{2}{3}A$
Ta có: $I_{2}+I_{3}=\dfrac{2}{3}$
$⇔\dfrac{U_{2}}{R_{2}}+\dfrac{U_{2}}{R_{3}}=\dfrac{2}{3}$
$⇔\dfrac{U_{2}}{15}+\dfrac{U_{2}}{10}=\dfrac{2}{3}$
$⇔U_{2}=4V$
$⇒I_{2}=\dfrac{U_{2}}{R_{2}}=\dfrac{4}{15}A$
$I_{3}=I-I_{2}=\dfrac{2}{3}-\dfrac{4}{15}=\dfrac{2}{5}A$
c, $A=\dfrac{P}{t}=\dfrac{U.I}{t}=\dfrac{24.\dfrac{2}{3}}{5.60}=\dfrac{4}{75}J$
Thảo luận
Lời giải 2 :

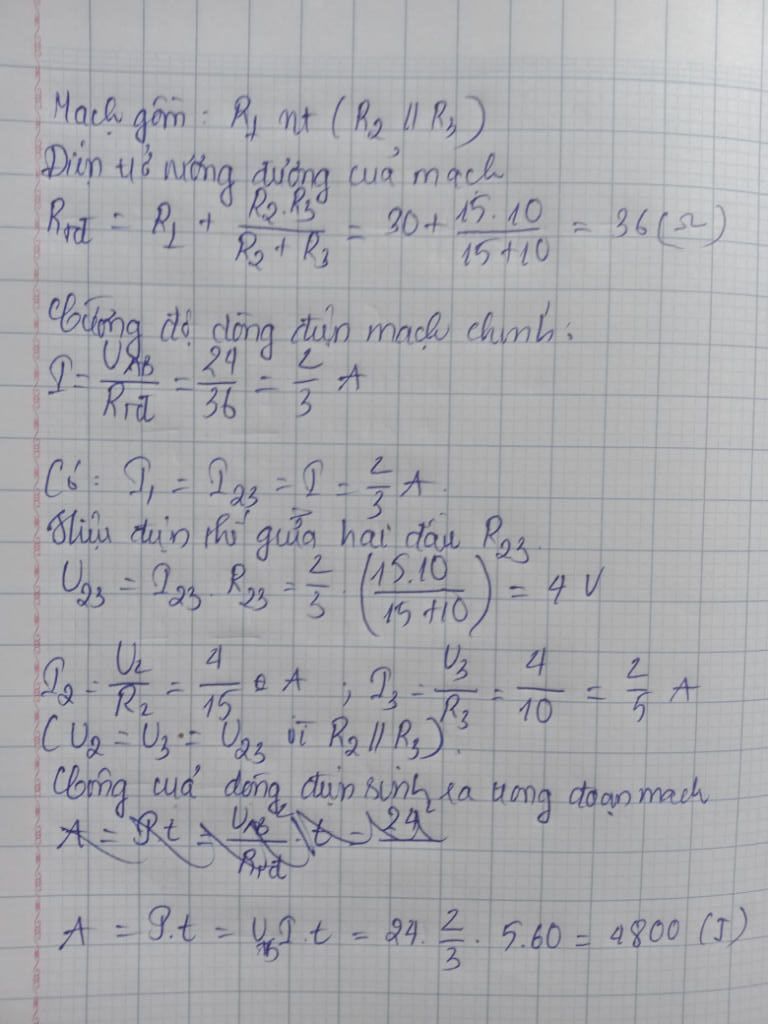

Xem hình.
