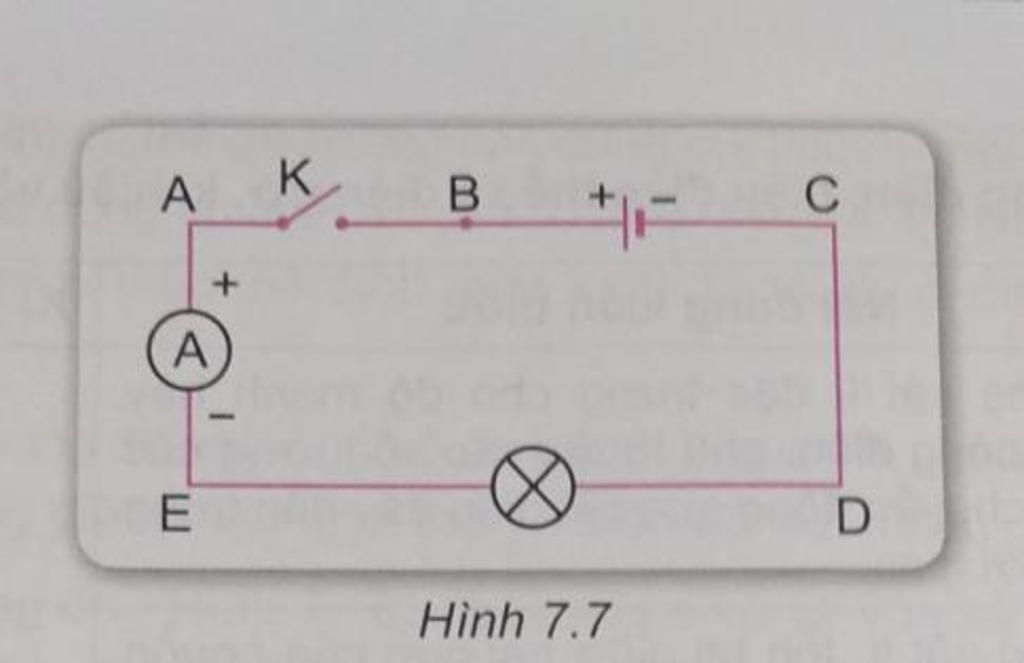

Cho mạch điện có sơ đồ như hình 7.7. Nếu công tắc K đóng thì đèn sáng. Hỏi khi công tắc K ngắt thì giữa hai điểm nào có hiệu điện thế khác 0. A K C A Hình 7.7
Cho mạch điện có sơ đồ như hình 7.7. Nếu công tắc K đóng thì đèn sáng. Hỏi khi công tắc K ngắt thì giữa hai điểm nào có hiệu điện thế khác 0.
Lời giải 1 :
CHÚC BẠN HỌC TỐT !!!!!!!!!!
Đáp án:
Khi công tắc $K$ ngắt thì giữa hai điểm có điện thế khác $0$ là:
- $B$ với $C$.
- $B$ với $D$.
- $B$ với $E$.
- $B$ với $A$.
Giải thích các bước giải:
Khi khóa $K$ ngắt thì mạch không kín, ampe kế và điện trở có vai trò như dây dẫn trong mạch. Điểm $B$ nối với cực dương còn các điểm $C, D, E, A$ nối với cực âm nên hiệu điện thế $U_{BC} = U_{BD} = U_{BE} = U_{BA} \ne 0$.
