Đáp án:

`U_V=6,6V`. Cực dương của vôn kế mắc vào điểm `F`.

Giải thích các bước giải:

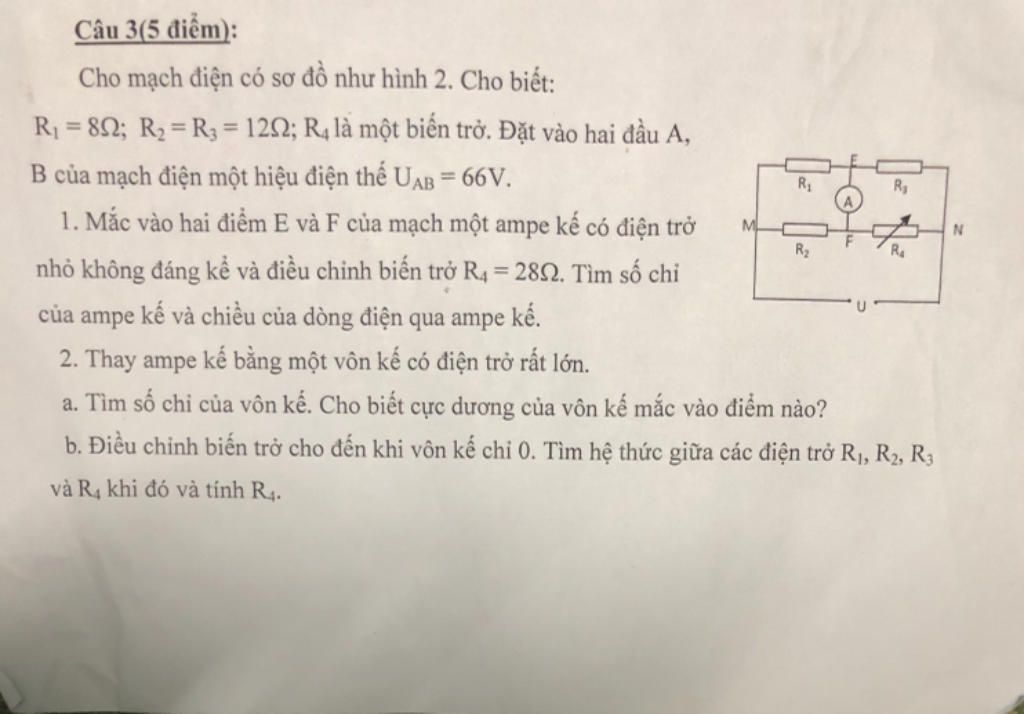

Sơ đồ mạch điện: $(R_1 \ nt \ R_3) \ // \ (R_2 \ nt \ R_4)$

`R_{13}=R_1+R_3=8+12=20 \ (\Omega)`

`R_{24}=R_2+R_4=12+28=40 \ (\Omega)`

Giả sử cực dương của vôn kế mắc vào `F`

`I_1=I_{13}=\frac{U_{MN}}{R_{13}}=\frac{66}{20}=3,3 \ (A)`

⇒ `U_1=I_1R_1=3,3.8=26,4 \ (V)`

`I_2=I_{24}=\frac{U_{MN}}{R_{24}}=\frac{66}{40}=1,65 \ (A)`

⇒ `U_2=I_2R_2=1,65.12=19,8 \ (V)`

Số chỉ của vôn kế là:

`U_V=U_{FE}=U_{FM}+U_{ME}=-U_2+U_1=-19,8+26,4=6,6 \ (V)`

Vì `U_V>0` nên giả sử đúng
