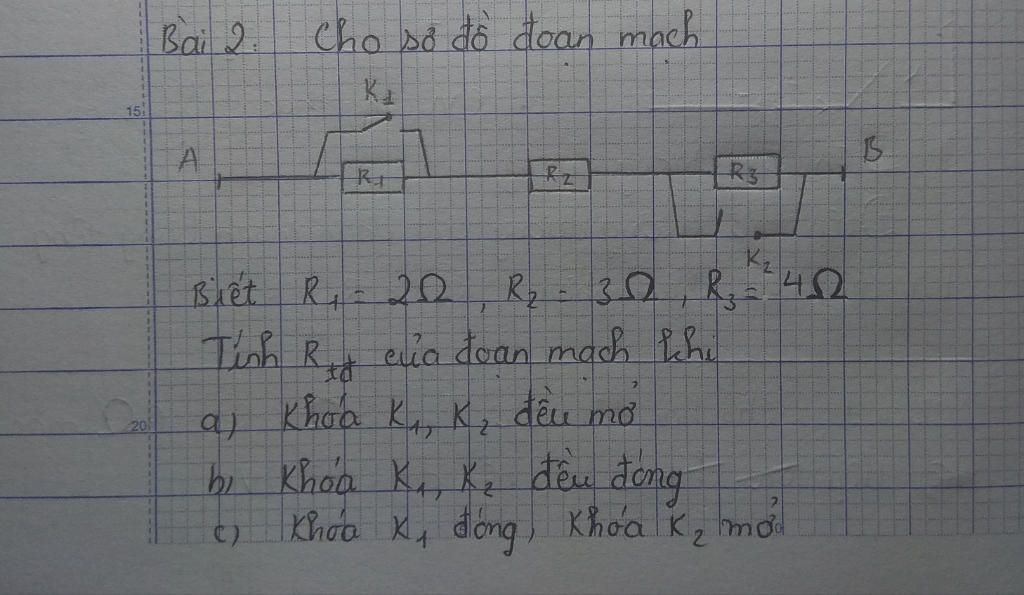

Tóm tắt:
$R_{1}$=2 ôm

$R_{2}$=3 ôm

$R_{3}$=4 ôm

________________

a,$R_{tđ}$=? khi $K_{1}$,$K_{2}$ mở

b,$R_{tđ}$=? khi $K_{1}$,$K_{2}$ đóng

c,$R_{tđ}$=? khi $K_{1}$ đóng,$K_{2}$ mở

Bài giải:

Nhận xét:khi $K_{1}$,$K_{2}$ đóng thì $R_{1}$ và $R_{3}$ bị nối tắt

⇒ Ko có dòng điện chạy qua $R_{1}$ ,$R_{3}$ khi $K_{1}$,$K_{2}$ đóng

a,Điện trở tương đương là:

            $R_{tđ}$=$R_{1}$+$R_{2}$+$R_{3}$=2+3+4=9(ôm)

b,Điện trở tương đương là:

            $R_{tđ}$=$R_{2}$=3(ôm)

c,Điện trở tương đương là:

            $R_{tđ}$= $R_{2}$+$R_{3}$=3+4=7(ôm)

                             Đ/s:a,$R_{tđ}$=9 ôm

                                   b,$R_{tđ}$=3 ôm

                                   c,$R_{tđ}$=7 ôm

XIN 5s + CTLHN !!!!!!!!!!!!!!!!!!

Đáp án: chúc bạn học tốt



Giải thích các bước giải:

@TH1 khi k1 k2 mở mạch điện như sau R1 nt R2 nt R3

Điện trở tương đương của đoạn mạch là Rtđ= r1+r2+r3 = 2+3+4 = 9 ôm

@TH2 k1 k2 đóng mạch điện như sau :( giữa r1 và r2 đặt điểm c , giữa r2 và r3 đặt điểm d) chập a với c và d với b ta có mạch điện chỉ gồm r2

Điện trở tương đương của đoạn mạch là Rtđ= R2= 3 ôm

@TH3 k1 đóng k2 mở thì :( giữa r1 và r2 đặt điểm c , giữa r2 và r3 đặt điểm d) chập a với c  ta có mạch điện gồm r2 nt r3

Điện trở tương đương của đoạn mạch là Rtđ = r2+r3=3+4=7 ôm
