Tóm tắt:

$R_{1}$=$R_{2}$=$R_{3}$=120 ôm

$I_{AB}$=0,18A

_________________

a,$U_{AB}$=?

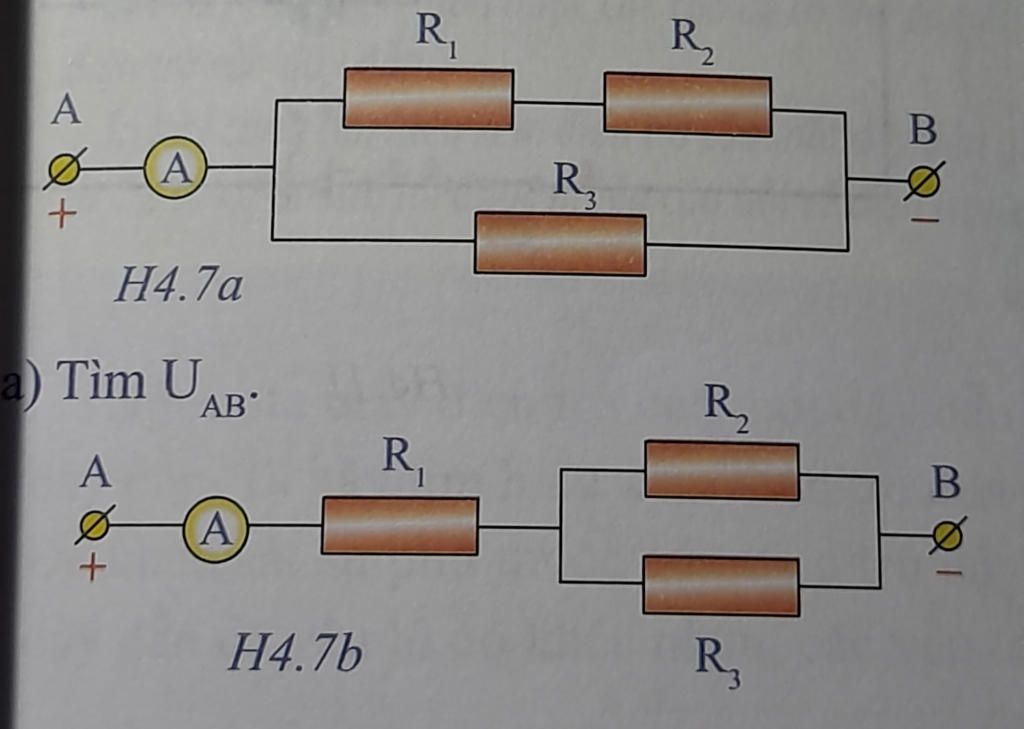

b,$I_{AB}$=? khi mắc lại như hình 4.7b

Bài giải:

a,Điện trở $R_{12}$ là:

          $R_{12}$=$R_{1}$+$R_{2}$=120+120=240(ôm)

Điện trở tương đương là:

          $R_{tđ}$=$\frac{R_{12}.R_{3}}{R_{12}+R_{3}}$=$\frac{240.120}{240+120}$=80(ôm)

Hiệu điện thế chạy qua toàn mạch là:

          $U_{AB}$=$I_{AB}$.$R_{tđ}$=0,18.80=14.4(ôm)

b,Điện trở $R_{23}$ là:

          $R_{23}$=$\frac{R_{2}.R_{3}}{R_{2}+R_{3}}$=$\frac{120.120}{120+120}$=60(ôm)

Điện trở tương đương là
          $R_{tđ}$=$R_{1}$+$R_{23}$=120+60=180(ôm)

Cđdđ chạy qua mạch chính là:

          $I_{AB}$=$\frac{U_{AB}}{R_{tđ}}$=$\frac{14,4}{180}$=0,08(A)

                            Đ/s:a,$U_{AB}$=14,4V

                                  b,$I_{AB}$=0,08A
