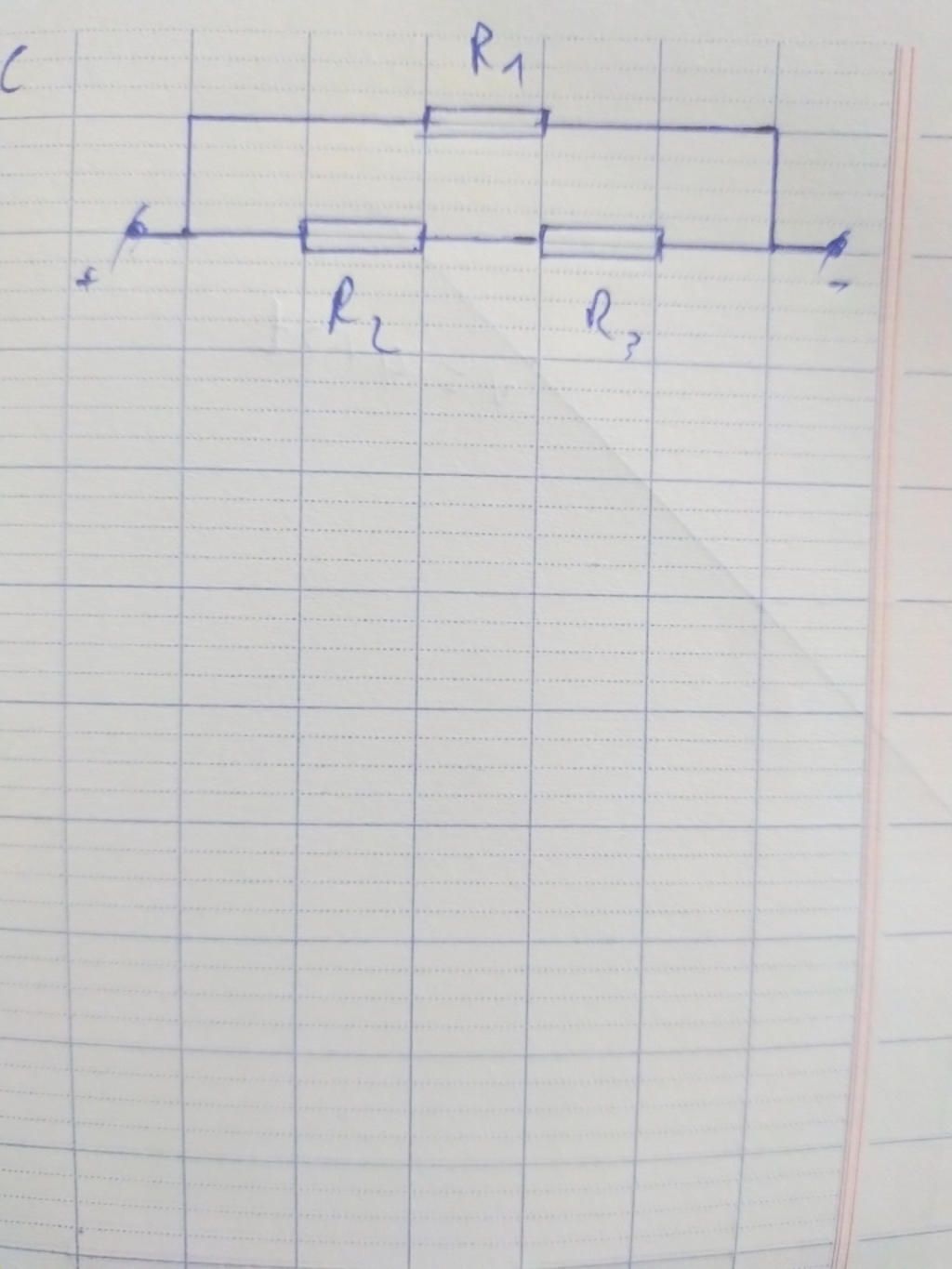

Cho mạch điện được mắc theo cấu trúc sau $R_{1}$ song song ( $R_{2}$ nối tiếp $R_{3}$ ) với $R_{1}$= 6 Ω, $R_{2}$= 2Ω, $R_{3}$ = 4 Ω. Cường độ dòng điện chạy qua mạch chính là 2A. a) Vẽ sơ đồ mạch điện b) Tính điện trở tương đương của đoạn mạch c) Tính hiệu điện thế hai đầu đoạn mạch và cường độ dòng điện qua mỗi điện trở Giúp mk với mọi người ơi, helpppppp meeeeee.
Lời giải 1 :
Đáp án:
\(\begin{array}{l}
b.R = 3\Omega \\
c.\\
{I_1} = 1A\\
{I_2} = {I_3} = 1A
\end{array}\)
Giải thích các bước giải:
\(\begin{array}{l}
b.\\
{R_{23}} = {R_2} + {R_3} = 2 + 4 = 6\Omega \\
R = \dfrac{{{R_1}{R_{23}}}}{{{R_1} + {R_{23}}}} = \dfrac{{6.6}}{{6 + 6}} = 3\Omega \\
c.\\
U = RI = 3.2 = 6V\\
{U_1} = {U_{23}} = U = 6V\\
{I_1} = \dfrac{{{U_1}}}{{{R_1}}} = \dfrac{6}{6} = 1A\\
{I_2} = {I_3} = I - {I_1} = 2 - 1 = 1A
\end{array}\)
