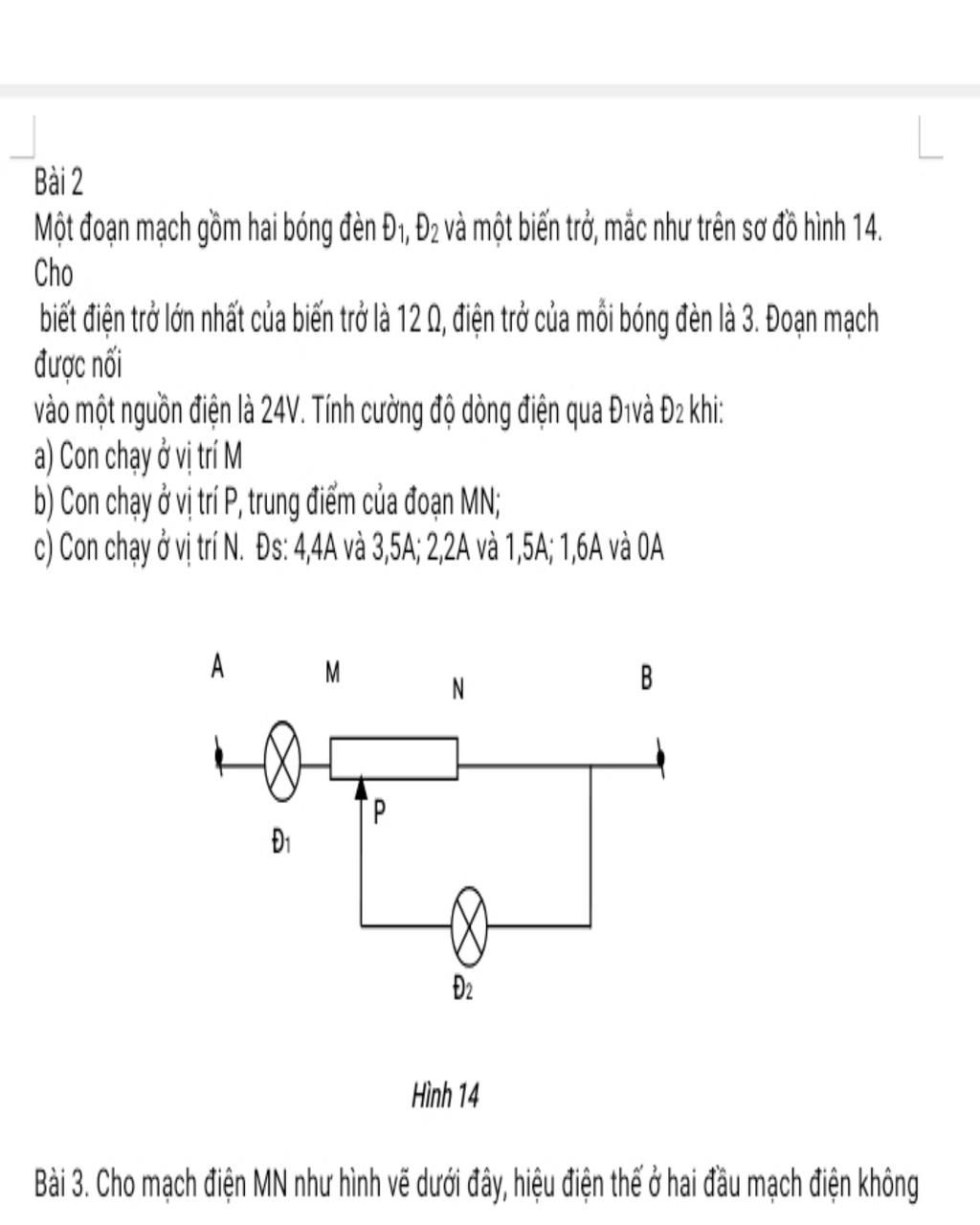

Bài 2 Một đoạn mạch gồm hai bóng đèn Đ1, Đ2 và một biến trở, mắc như trên sơ đồ hình 14. Cho biết điện trở lớn nhất của biến trở là 12 Q, điện trở của mỗi

Câu hỏi :

Em đang cần gấp nhanh


Lời giải 1 :

Đáp án:



Giải thích các bước giải:




Thảo luận

Lời giải 2 :

Đáp án:

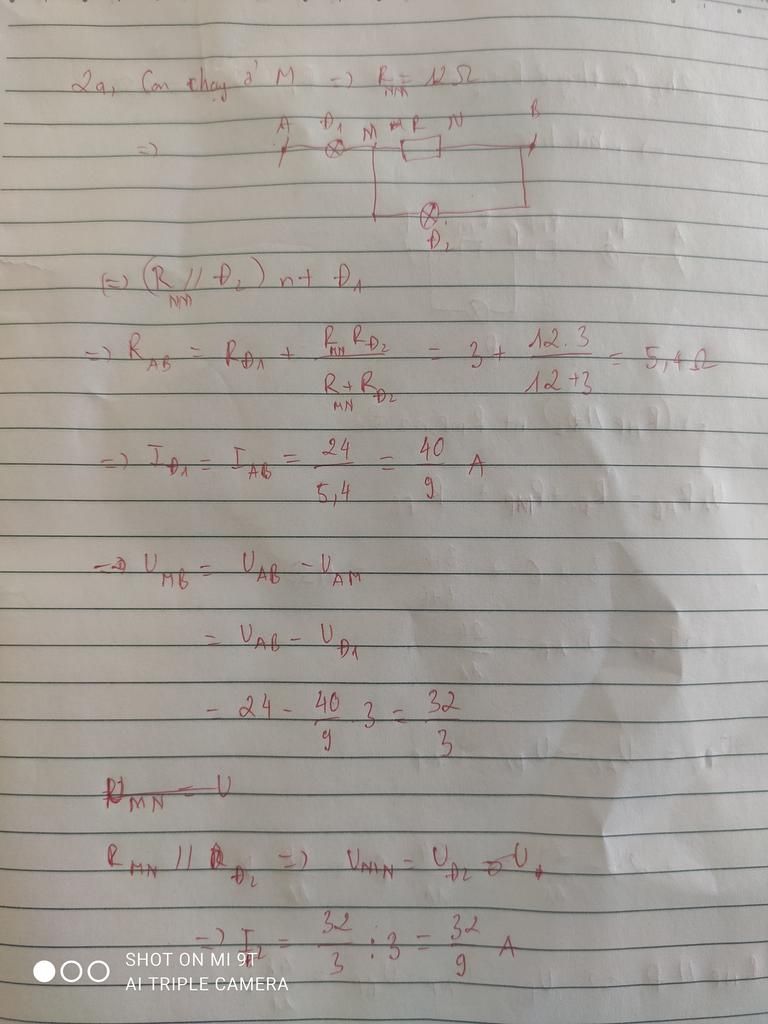

 a. Khi con chạy của biến trở ở M:

Đoạn mạch gồm: $Đ_1 nt (Đ_2 // R_{bmax})$

Điện trở tương đương của đoạn mạch là:

   $R_{tđ} = R_1 + \dfrac{R_2.R_{bmax}}{R_2 + R_{bmax}} = 3 + \dfrac{3.12}{3 + 12}  = 5,4 (\Omega)$

Cường độ dòng điện chạy qua mạch:

  $ I = I_1 = I_{2b} = \dfrac{U}{R_{tđ}} = \dfrac{24}{5,6} = \dfrac{40}{9} (A)$

Khi đó:

$U_{2b} = U_2 = U_b = I_{2b}.R_{2b} = \dfrac{40}{9}.2,4 = \dfrac{32}{3} (V)$

Suy ra:

  $I_2 = \dfrac{U_2}{R_2} = \\dfrac{dfrac{32}{3}}{3} = \dfrac{32}{9} (A)$

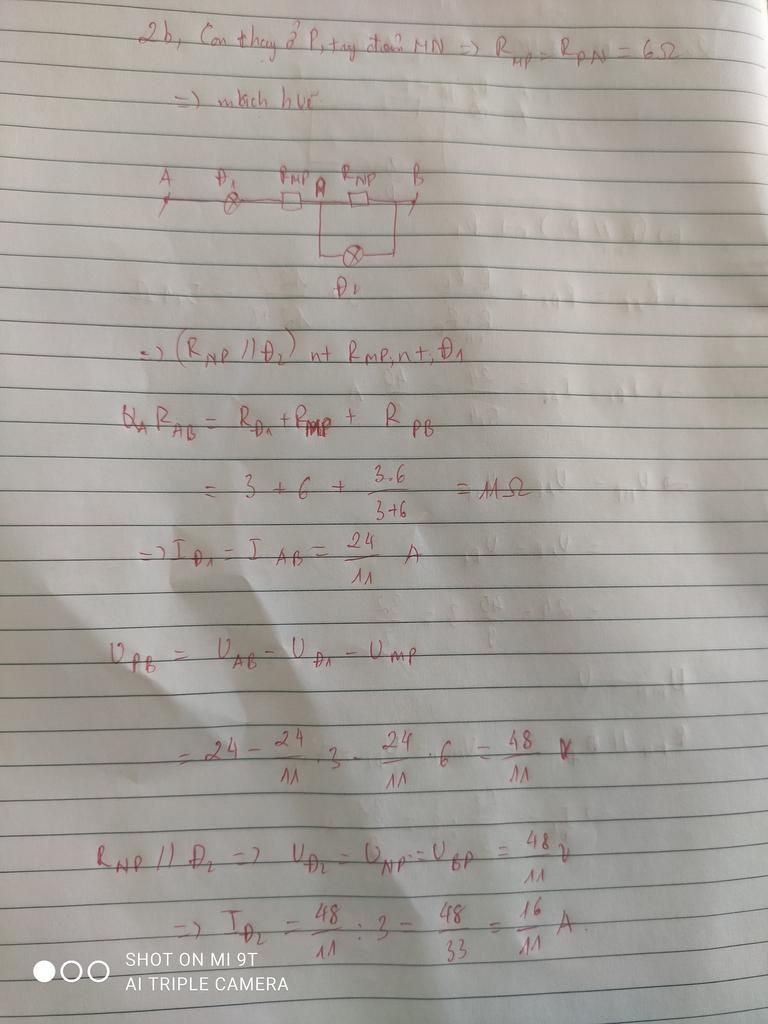

b. Khi con chạy của biến trở ở trung điểm của MN:   $R_{b1} = R_{b2} = 6 \Omega$

Mạch : $R_1 nt R_{b1} nt (R_{b2} // R_2)$

Ta có:
   $R_{PB} = \dfrac{R_{b2}.R_2}{R_{b2} + R_2} = \dfrac{6.3}{6 + 3} = 2 (\Omega)$

$R_{tđ} =
R_1 + R_{b1} + R_{PB} = 3 + 6 + 2 = 11 (\Omega)$

Suy ra:

  $I = I_1 = I_{b1} = I_{PB} = \dfrac{U}{R_{tđ}} = \dfrac{24}{11} \approx 2,2 (A)$

Do đó:

$U_{PB} = U_{b2} = U_2 = I_{PB}.R_{PB} = 2,2.2 = 4,4 (V)$

$\Rightarrow I_2 = \dfrac{U_2}{R_2} = \dfrac{4,4}{3} \approx 1,5 (A)$

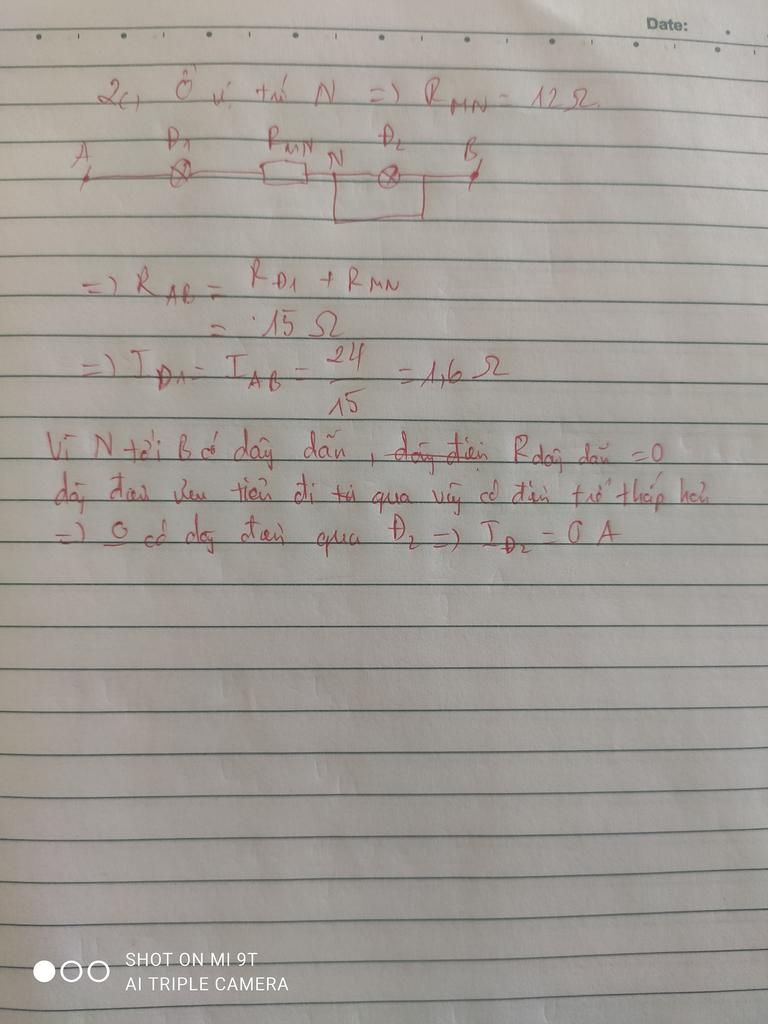

c. Khi con chạy của biến trở ở vị trí N thì không có dòng điện chạy qua đèn $Đ_2$ nên $I_2 = 0A$

Mạch: $R_1 nt R_{bmax}$

$R_{tđ} = R_1 + R_{bmax} = 3 + 12 = 15 (\Omega)$

Khi đó:

  $I = I_1 = I_{bmax} = \dfrac{U}{R_{tđ}} = \dfrac{24}{15} = 1,6 (A)$

Giải thích các bước giải:
