Trên hình vẽ là 1 mạch điện có 2 công tắc và K2. Các điện trở R1 = 12,5Ω , R2 = 4Ω , R3 = 6Ω Hiệu điện thế hai đầu đoạn mạch UMN = 48,5V a,K1 đóng, K2 ngắt. Tìm cường độ dòng điện qua các điện trở b,K1 ngắt, K2 đóng. Cường độ dòng điện qua R4 là 1A. Tính R4 c,K1 và K2 cùng đóng, tính điện trở tương dương của cả mạch, từ đó suy ra cường độ dòng điện trong mạch chính ?
Lời giải 1 :

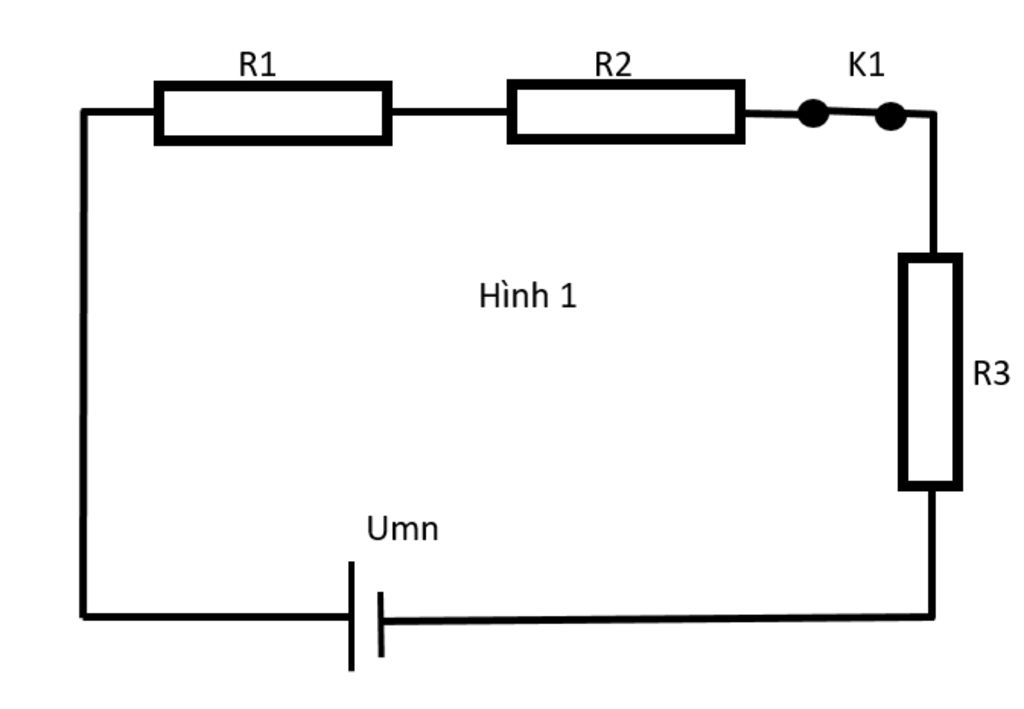

a/ Vẽ lại theo hình 1. Ta có R1ntR2ntR3
Dó đó It=I1=I2=I3 với (It là I toàn mạch)
It=Umn/Rtd=U/(R1+R2+R3)=48.5/22.5=2.16A

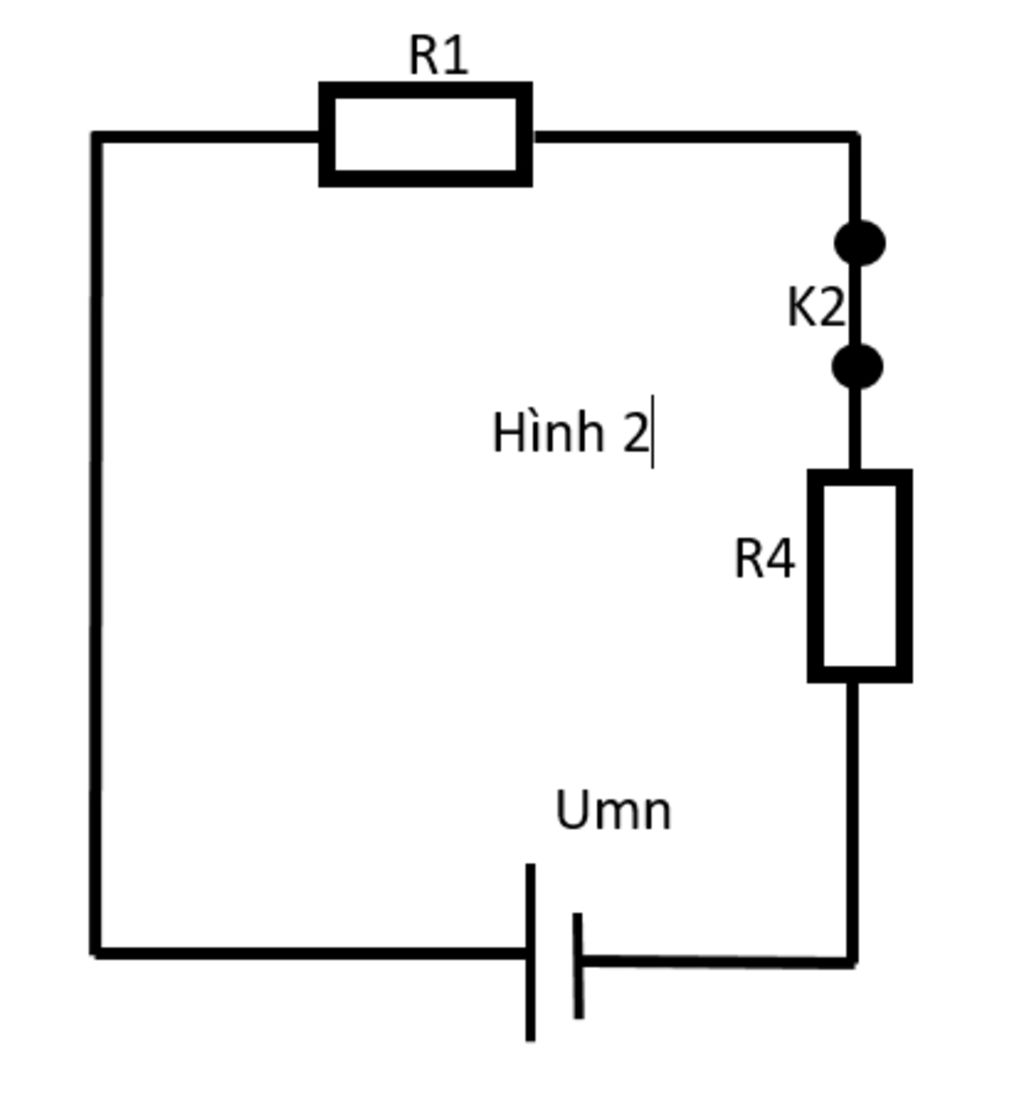

b/ Vẽ lại theo hình 2. Ta có R1ntR4
Do đó It=I1=I4 và Umn=U1+U4
Mà U1=I1.R1 =1x12.5=12.5V
=> U4=48.5-12.5=36V
=> R4=U4/I4=36 om

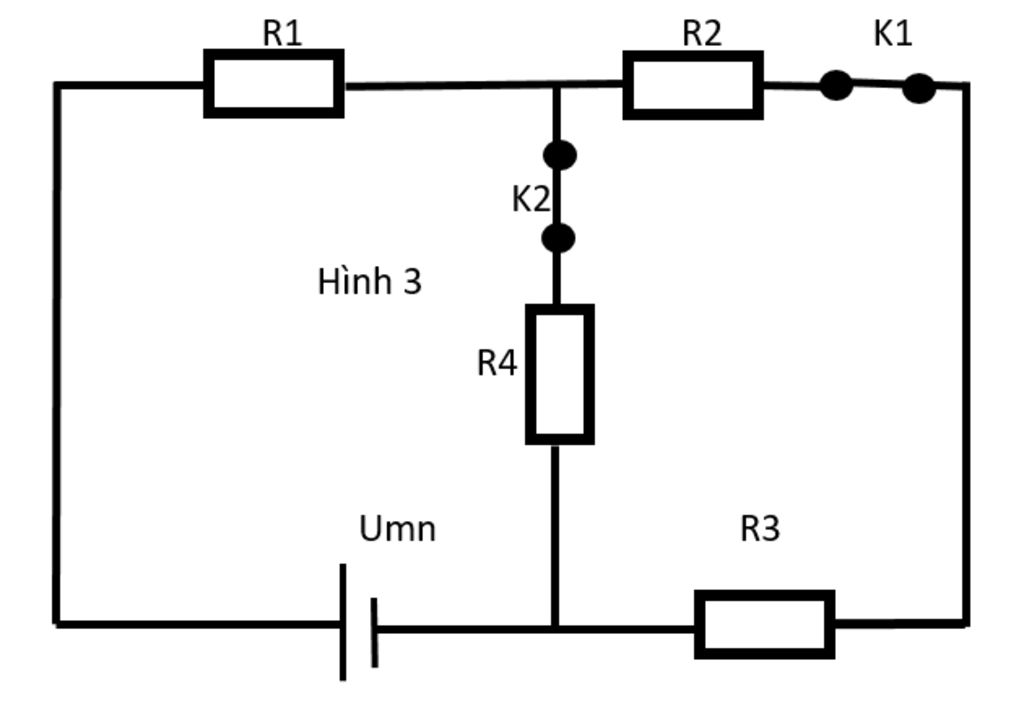

c/ Vẽ lại theo hình 3. Ta có R1nt(R4//(R2ntR3))
Chú ý: Ta phải làm từ tròng ngoặc trước khi tính điện trở tương đương
R23=R2+R3=4+6=10om
R423=(R4xR23)/(R4+R23)=(36x10)(36+10)=180/23 om
=>Rtd=R1+R423=12.5+(180/23)=20.32 om
=> It=Umn/Rtd=48.5/20.3= 2.38A
Cho mình 5 sao nha!
