Dùng kí hiệu để vẽ sơ đồ mạch điện, dùng mũi tên để biểu diễn chiều dòng điện trong các trường hợp sau: a) Một nguồn điện (pin), một bóng đèn Đ1, một khóa K1, và 1 số dây dẫn. Sao cho khi K1 đóng -> đèn Đ1 sáng. b) Hai pin mắc liên tiếp, 2 bóng đèn Đ1, Đ2, 2 khóa K1, K2 và 1 số dây dẫn. Sao cho khi K1 mở K2 đóng chỉ có đèm Đ2 sáng. Mn giúp mik vs. Mik đag cần gấppp

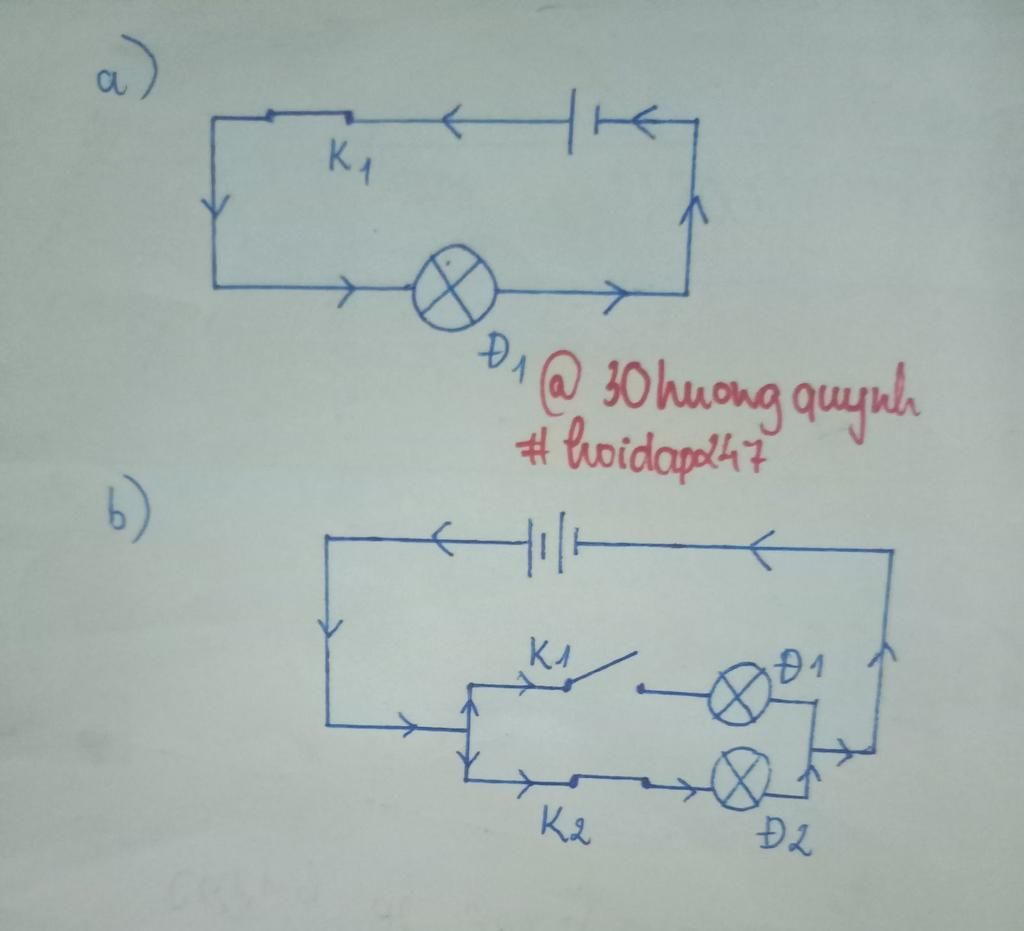

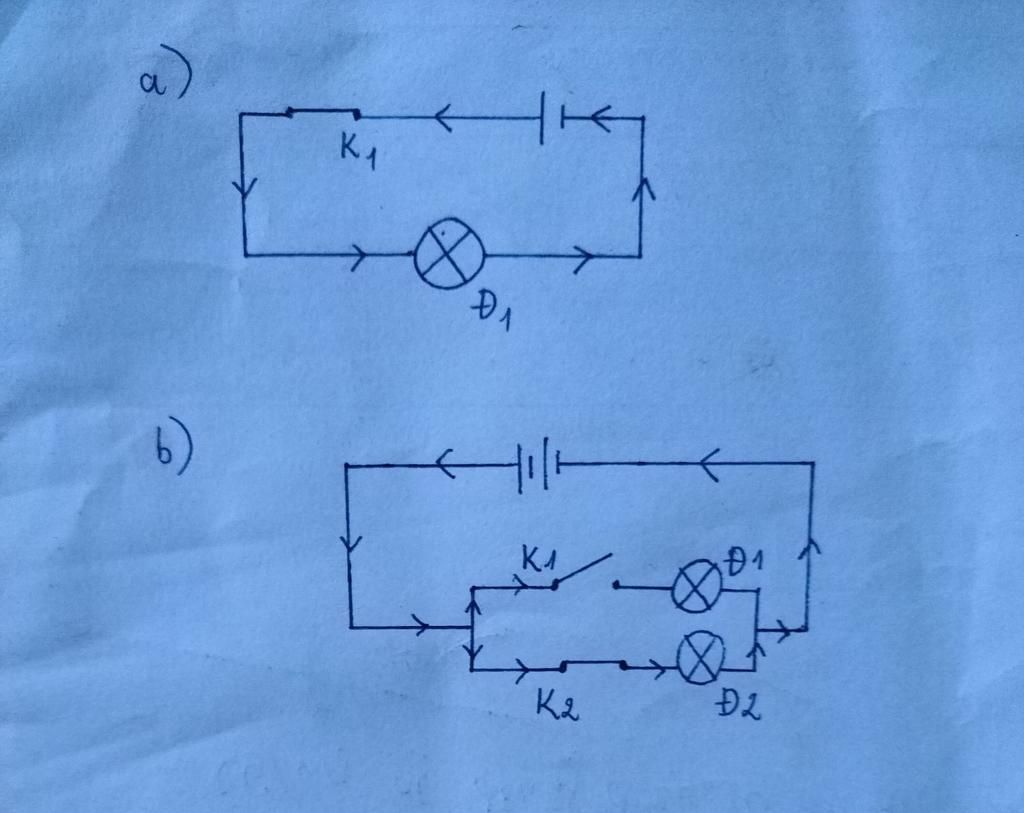

Lời giải 1 :
Đáp án+ Giải thích các bước giải:
`a`. Vì K1 đóng nên có dòng điện chạy qua Đ1, dòng điện chạy từ cực dương sang cực âm.
`b`.
`-` Dòng điện chỉ chạy tới K1 rồi ngưng không chạy nữa vì K1 là công tắc mở `=>` sau công tắc K1 không vẽ chiều dòng điện
`-` Vì K2 đóng nên có dòng điện chạy qua Đ2, dòng điện chạy từ cực dương sang cực âm.
Thảo luận
Lời giải 2 :

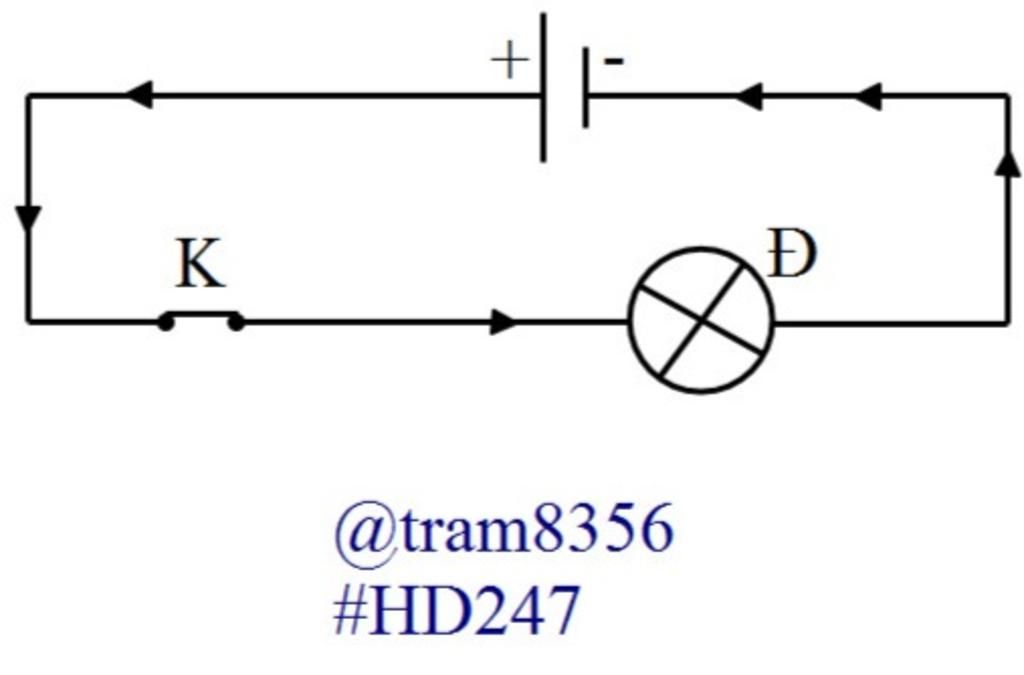

$a, H1$

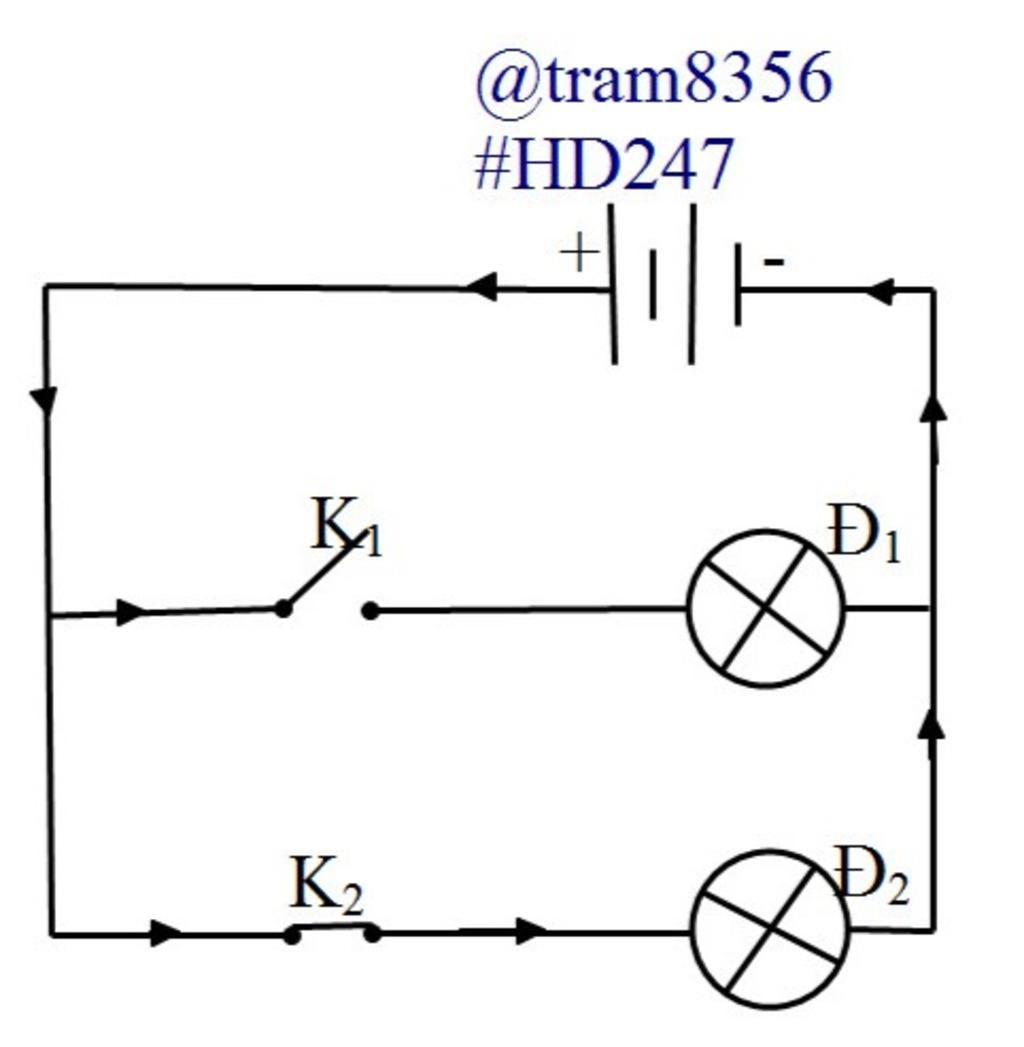

$b, H2$
$#tram8356$
