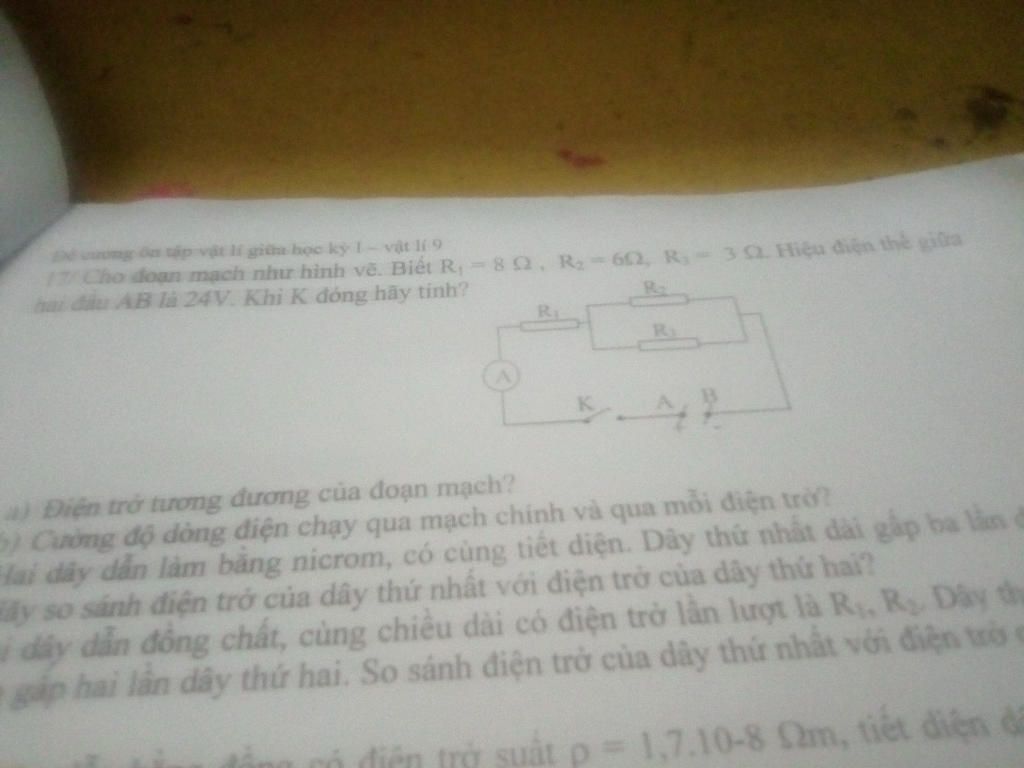

Cho đoạn mạch như hình vẽ . Biết R¹=8Ôm , R²=6Ôm,R3=3Ôm.Hiệu điện thế giữa hai đầu AB là 24V. Khi K đóng hãy tính ?
Lời giải 1 :
Đáp án:
$R_{tđ}=10\Omega$
$I=2,4A$
$I_1=2,4A ; I_2=0,8A ; I_3=1,6A$
Giải thích các bước giải:
Mạch gồm $R_1nt(R_2//R_3)$
Điện trở tương đương của mạch
$R_{tđ}=R_1+\dfrac{R_2.R_3}{R_2+R_3}=8+\dfrac{6.3}{6+3}=10\Omega$
Cường độ dòng điện mạch chính
$I=\dfrac{U_{AB}}{R_{tđ}}=\dfrac{24}{10}=2,4A$
Có : $I_1=I_{23}=I=2,4A$
Hiệu điện thế giữa hai đầu $R_{23}$
$U_{23}=I_{23}.R_{23}=2,4.2=4,8V$
Có $ : U_2=U_3=U_{23}=4,8V$
Cường độ dòng điện chạy qua $R_2$
$I_2=\dfrac{U_2}{R_2}=\dfrac{4,8}{6}=0,8A$
Cường độ dòng điện chạy qua $R_3$
$I_3=\dfrac{U_3}{R_3}=\dfrac{4,8}{3}=1,6A$
