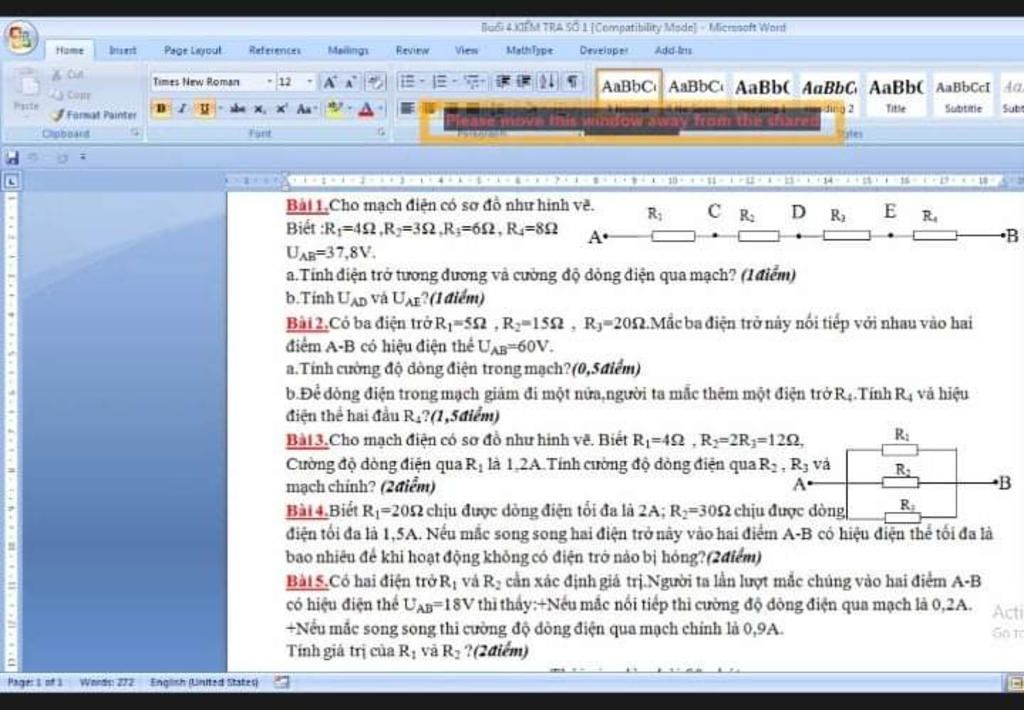

Bài $1 : $

Mạch gồm :

$R_1ntR_2ntR_3ntR_4$

Điện trở tương đương của mạch

$R_{tđ}=R_1+R_2+R_3+R_4=4+3+6+8=21\Omega$

Cường độ dòng điện mạch chính

$I=\dfrac{U_{AB}}{R_{tđ}}=\dfrac{37,8}{21}=1,8A$

Do mạch nối tiếp nên ta có

$I=I_{AD}=I_{AE}=....=1,8A$

Điện trở giữa hai mạch $AD$

$R_{AD}=R_1+R_2=4+3=7\Omega$

Hiệu điện thế giữa hai đầu $AD$

$U_{AD}=I_{AD}.R_{AD}=1,8.7=12,6,V$

Điện trở $R_{AE}$

$R_{AE}=R_1+R_2+R_3=4+3+6=13\Omega$

Hiệu điện thế giữa hai đầu $AE$

$U_{AE}=I_{AE}.R_{AE}=1,8.13=23,4A$

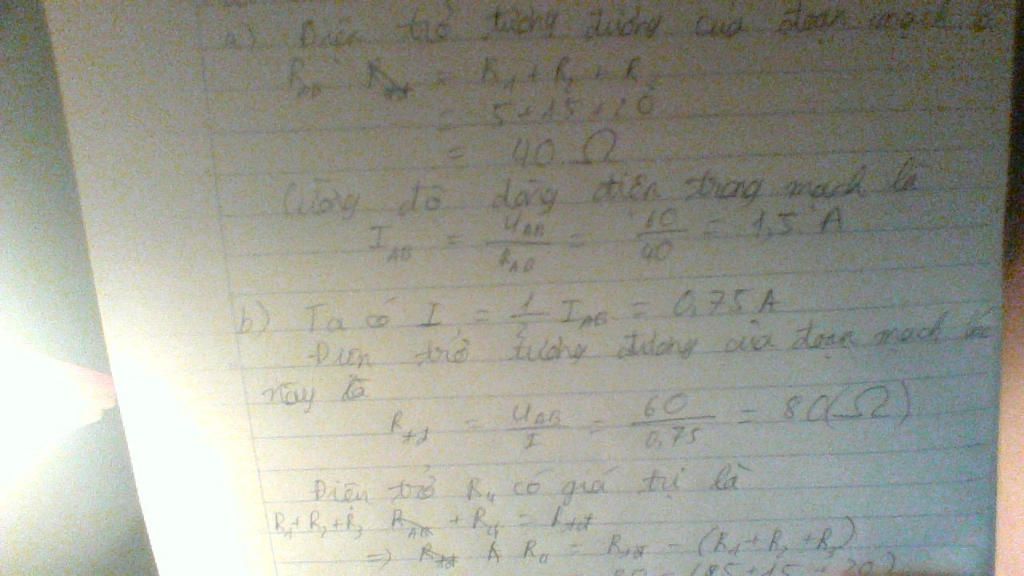

Bài $2 :$

Điện trở tương đương của mạch gồm $R_1ntR_2ntR_3$

$R'{tđ}=R_1+R_2+R_3=5+15+20=40\Omega$

Cường độ dòng điện mạch chính

$I=\dfrac{U_{AB}}{R_{tđ}}=\dfrac{60}{40}=1,5A$

$b)$

Cường độ giảm một nửa

$I'=\dfrac{I}{2}=\dfrac{1,5}{2}=0,75A$

Điện trở tương đương của mạch lúc này

$R'_{tđ}=\dfrac{U_{AB}}{I'}=\dfrac{60}{0,75}=80\Omega$

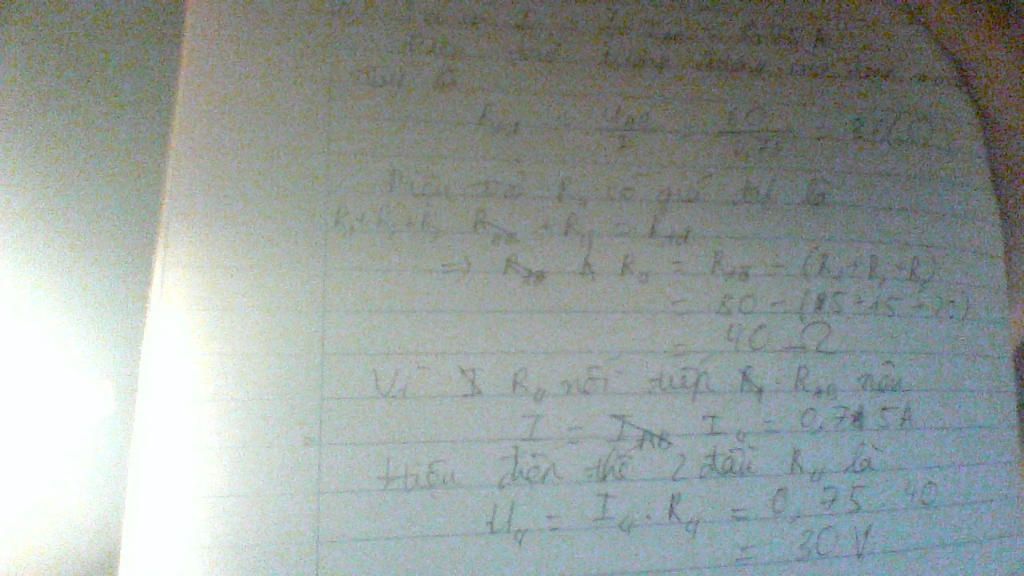

Điện trở $R_4$ có giá trị là

$R_4=R'_{tđ}-R_{tđ}=80-40=40\Omega$

$I_4=I'=0,75A$

Hiệu điện thế giua hai đầu $R_4$

$U_4=I_4.R_4=0,75.40=30V$

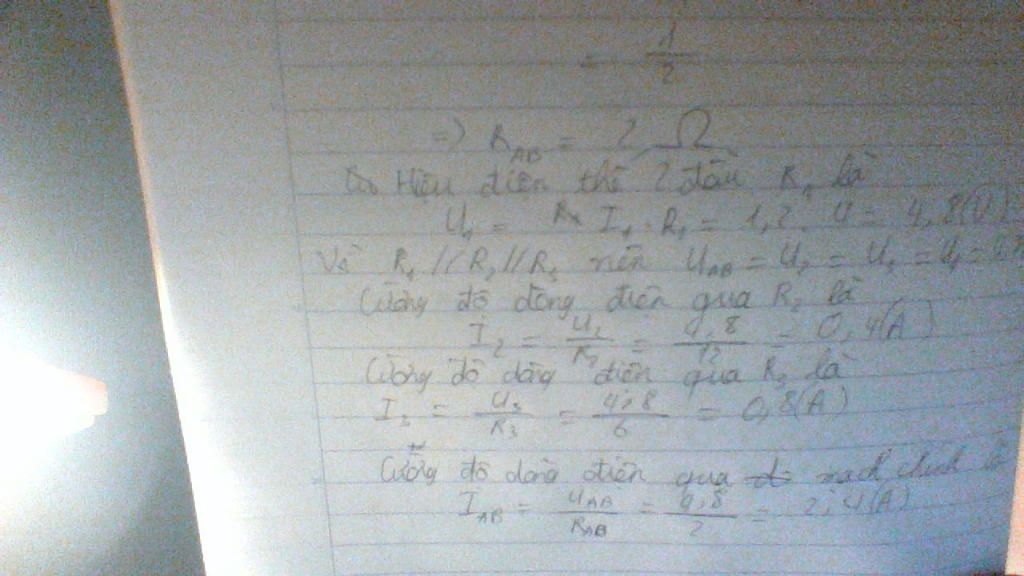

Bài $3 :$

$R_1=4\Omega$

$R_2=2.R_3=12\Omega \rightarrow R_3=4\Omega$

Hiệu điện thế giữa hai đã $R_1$

$U_1=I_1.R_1=1,2.4=4,8V$

Do $R_1//R_2//R_3$

Nên $U_1=U_2=U_3=4,8V$

Cường độ dòng điện chạy qua $R_2$

$I_2=\dfrac{U_2}{R_2}=\dfrac{4,8}{12}=0,4A$

Cường độ dòng điện chạy qua $R_3$

$I_3=\dfrac{U_3}{R_3}=\dfrac{4,8}{4}=1,2A$

Đáp án:



Giải thích các bước giải:
