câu 1: cho mạch điện 2 công tắc hai cực điều khiển 2 đèn a. kể tên các phần tử trong mạch điện b. nêu cách mắc của các phần tử trong mạch điện c. vẽ sơ đồ nguyên lý mạch điện d. vẽ sơ đồ lắp đặt mạch điện câu 2: cho mạch điện hai công tắc ba cực điều khiển 1 đèn a. nêu các phần tử trong mạch điện b.các phần tử trên mạch điện được lắp như thế nào c. mạch điện trên được sử dụng trong những trường hợp nào d.vẽ sơ đồ nguyên lý mạch điện e. vẽ sơ đồ lắp đặt mạch điện f. nếu mạch điện có lắp thêm 1 ổ cắm, em hãy vẽ l

Câu 1:

a) Các phần tử: dây dẫn, công tắc 2 cực, bóng đèn, cầu chì

b) Cách mắc của các phần tử trong mạch điện: Cầu chì được mắc vào dây pha, nối mỗi cầu chì vào 1 công tắc, nối mỗi công tắc vào 1 bóng đèn và nối về dây trung hoà

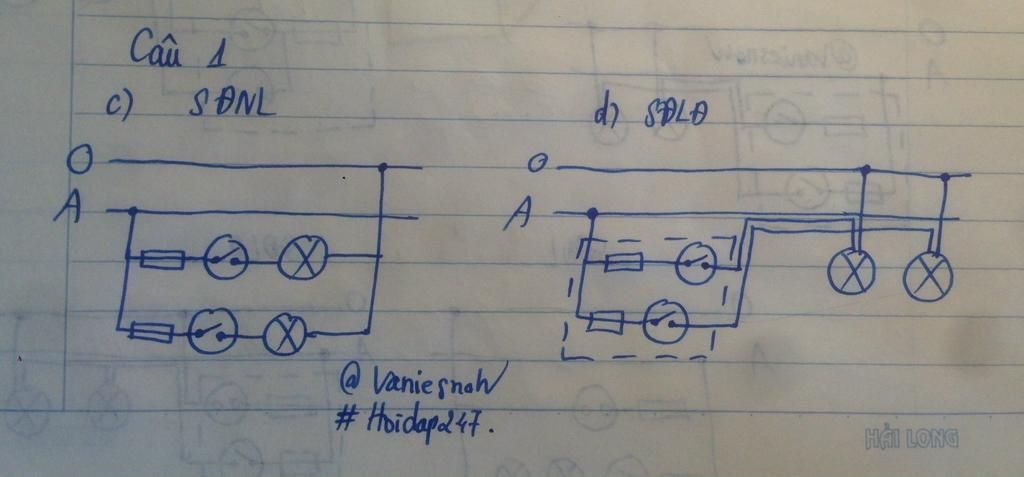

c) Hình ảnh

d) Hình ảnh

Câu 2:

a) Các phần tử: dây dẫn, công tắc 3 cực, bóng đèn, cầu chì

b) Cách mắc của các phần tử trong mạch điện: Nối dây pha vào cầu chì rồi nối vào 2 công tắc 3 cực, tiếp tục nối vào bóng đèn và nối về dây trung hoà

c) Mạch điện trên được sử dụng trong trường hợp muốn đóng cắt đèn ở hai nơi khác nhau: cầu thang, phòng ngủ, hành lang,...

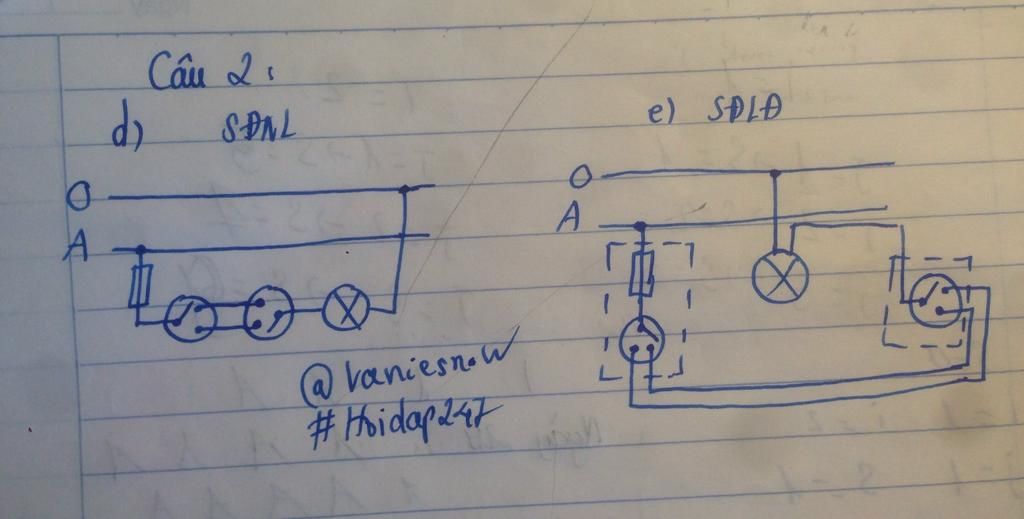

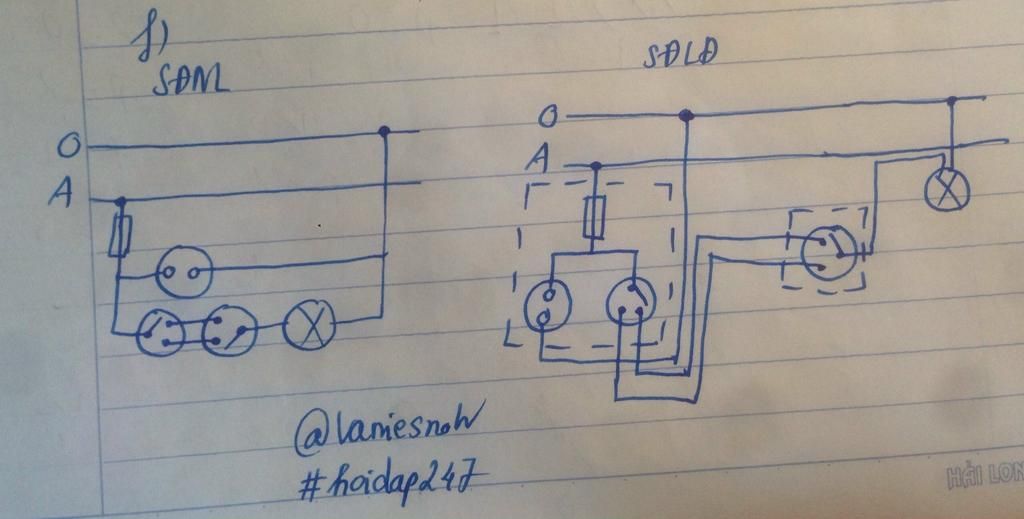

d, e, f) Hình ảnh
