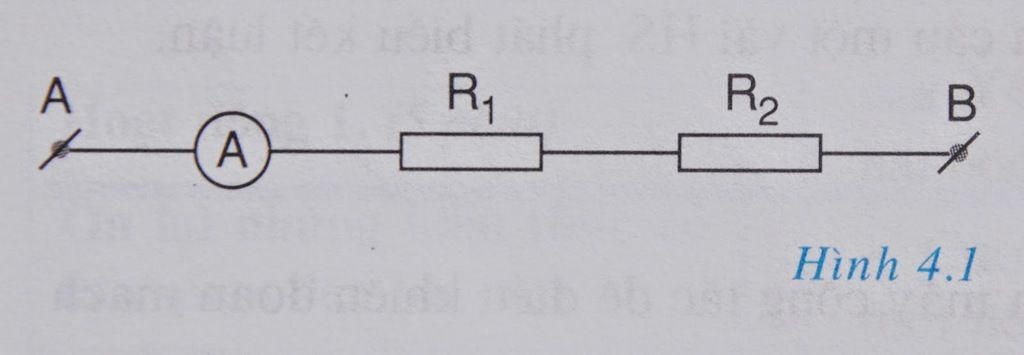

a) Sơ đồ: Hình dưới do mk k có điện thoại nên lấy đỡ 1 hình trên mạng nhé, bạn bỏ ampe kế ra khỏi mạch là được

b) Điện trở tương đương:

`R_{tđ}=R_{1}+R_{2}=24+72=96(Ω)`

c) Cường độ dòng điện mạch:

`I=U/R_{tđ}=24/96=0,25(A)`

Công suất mạch:

`P=U.I=24.0,25=6(W)`

d) Cường độ dòng điện định mức của bóng đèn:

`I_{đm}= P_{đm}/U_{đm}=6/6=1(A)`

Điện trở của đèn:

`R_{Đ}=U_{đm}^2/P_{đm}=6^2/6=6(Ω)`

Điện trở tương đương khi đó:

`R=R_{1}+R_{Đ}=24+6=30(Ω)`

Cường độ dòng điện toàn mạch:

`I=U/R_{tđ}=24/30=0,8(A)`

Do mắc nối tiếp nên: `I=I_{Đ}=I_{1}=0,8(A)`

Do: `I_{Đ}<I_{đm}`

`=>` Đèn sáng yếu
