Bài 16: Cho mạch điện gồm 1 nguồn điện ; 2 bóng đèn Đ1, Đ2 mắc nối tiếp ; 1 ampe kế đo cường độ dòng điện chạy trong mạch ; 1 công tắt (khoá (K)) đang đóng ;
Bài 16: Cho mạch điện gồm 1 nguồn điện ; 2 bóng đèn Đ1, Đ2 mắc nối tiếp ; 1 ampe kế đo cường độ dòng điện chạy trong mạch ; 1 công tắt (khoá (K)) đang đóng ; dây dẫn. a.Hãy vẽ thành sơ đồ mạch điện và vẽ thêm chốt dương (+), chốt (-) của ampe kế, chiều dòng điện chạy trong mạch khi công tắc đóng. b. Dựa vào sơ đồ mạch điện trên; biết số chỉ ampe kế là 1A, hiệu điện thế giữa hai đầu đèn 2 là U2= 1,8V và hiệu điện thế giữa hai đầu nguồn điện U= 3V. Tính : Cường độ dòng điện qua mỗi đèn ? Hiệu điện thế giữa hai đầu đèn Đ1 là bao nhiêu ?
Lời giải 1 :
Thảo luận
Lời giải 2 :
Đáp án:
I₁ = I₂ = 1A
U₁ = 1,2 V
Giải thích các bước giải:

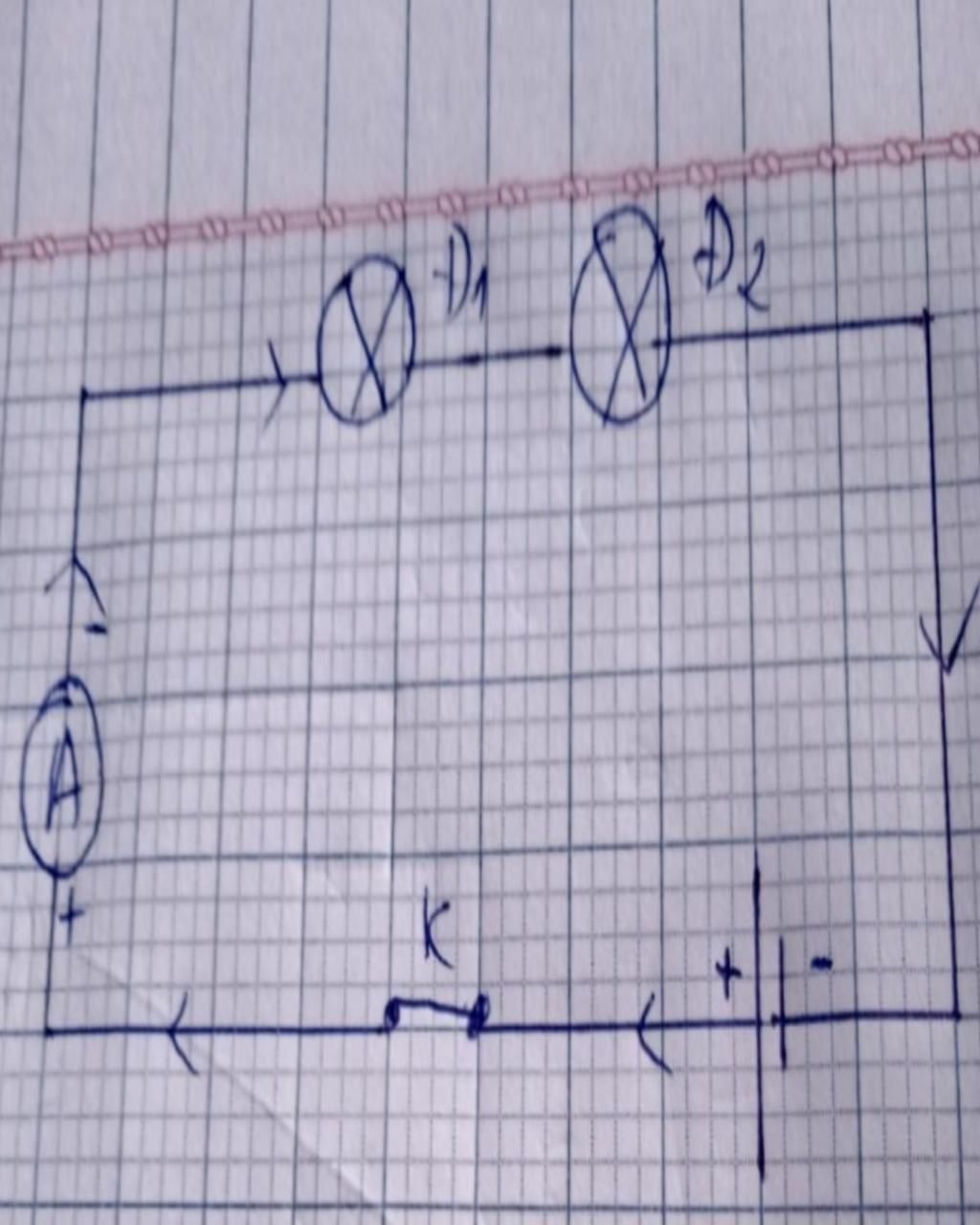

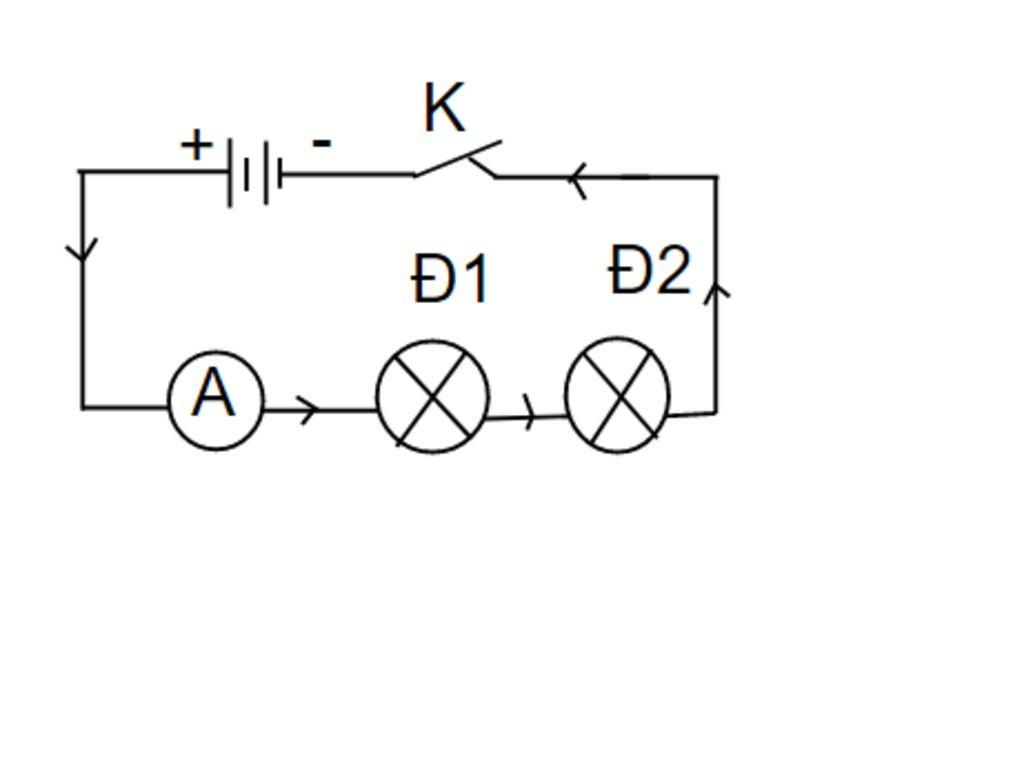

꧁ Bạn xem trong ảnh ꧂
b) Vì 2 đèn mắc nối tiếp với ampe kế nên:
IA = I₁ = I₂ = 1 A
Hay : I₁ = 1A và I₂ = 1A
Vậy CĐDĐ qua mỗi đèn là 1 A
Ta lại có :
HĐT giữa 2 đầu đèn 1 là :
U = U₁ + U₂
➩U₁ = U - U₂
➩ U₁ = 3 - 1,8
➩ U₁ = 1,2 V
Vậy HĐT giữa 2 đầu đèn 1 là 1,2 V
