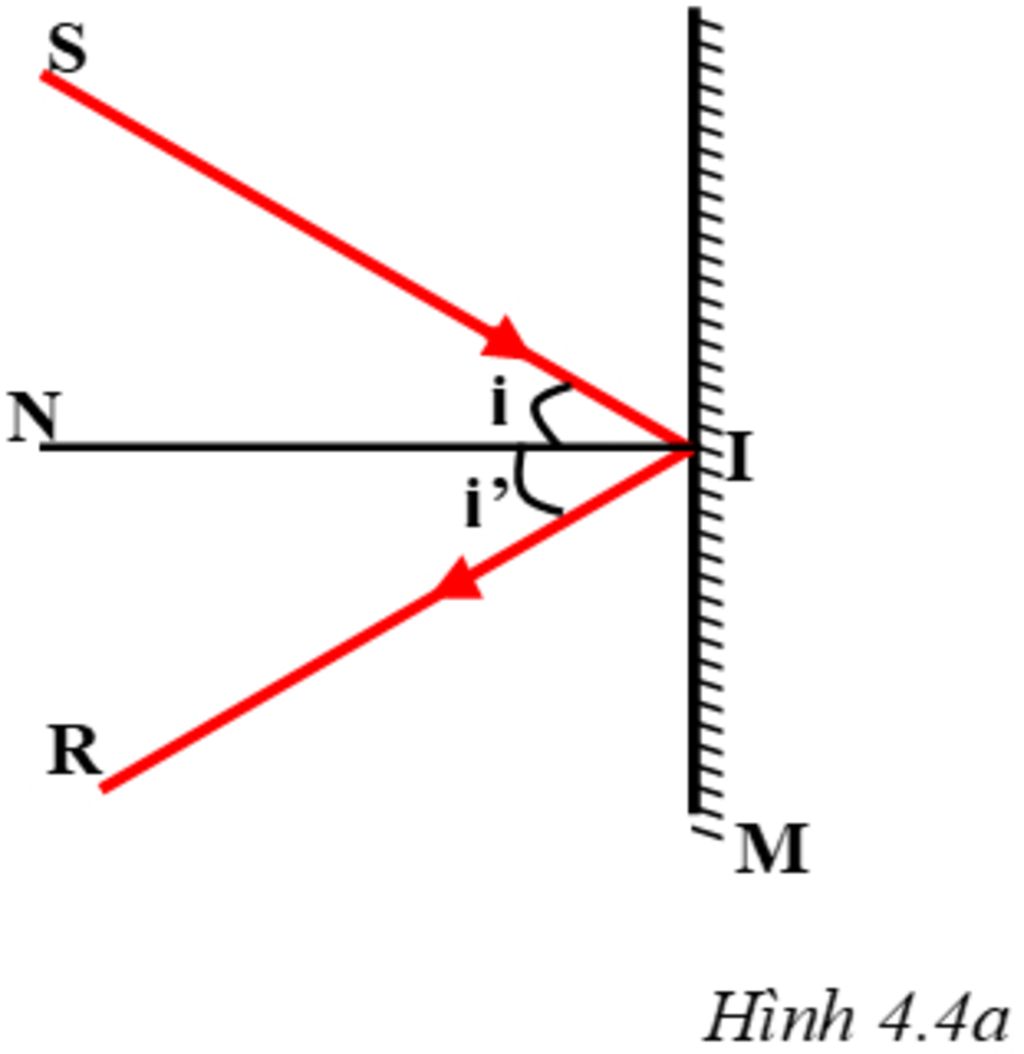

a. Tia phản xạ được vẽ như hình 4.4a

Cách vẽ:

    + Trong mặt phẳng tới chứa tia SI và gương phẳng M, ta dựng pháp tuyến IN vuông góc với gương M tại điểm tới I.

    + Dựng tia phản xạ IR bằng thước đo góc, sao cho

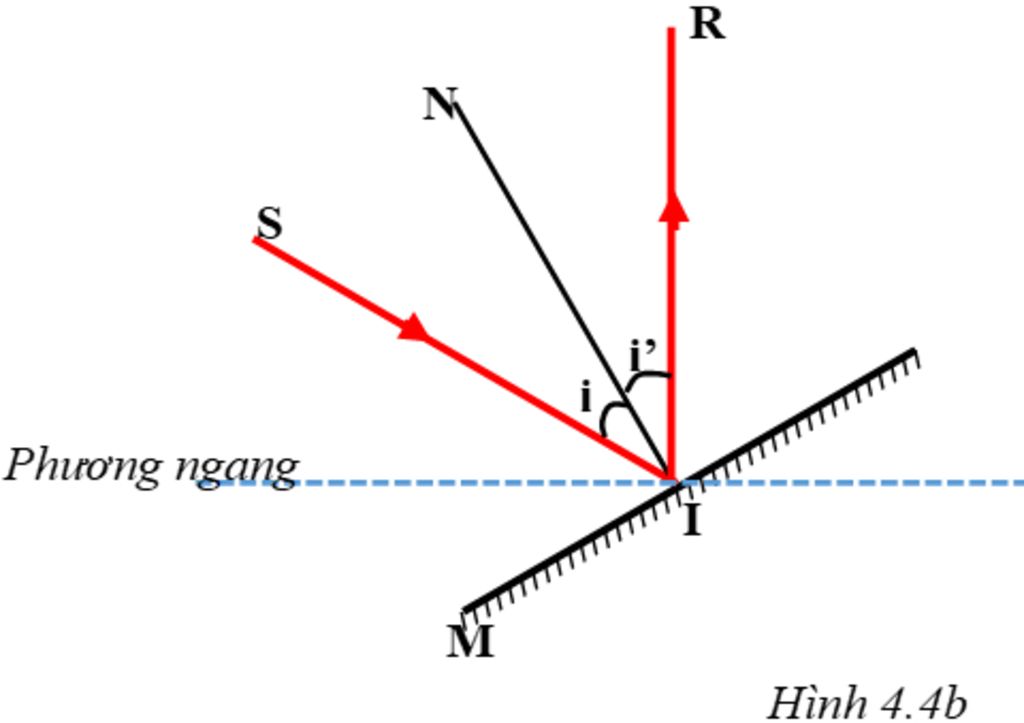

b. Vị trí đặt gương như hình 4.4b.

Cách vẽ:

Vì tia phản xạ IR phải có hướng thẳng đứng từ dưới lên theo yêu cầu bài toán nên: + Đầu tiên ta vẽ tia tới SI và tia phản xạ IR như đề bài đã cho.

    + Pháp tuyến IN luôn là tia phân giác của , do đó tiếp theo ta vẽ tia phân giác của góc .

    + Đường phân giác IN này luôn vuông góc với gương tại điểm tới. Nên ta xác định được vị trí của mặt gương bằng cách quay gương sao cho mặt gương vuông góc với IN. Đây là vị trí gương cần xác định.

MN VẼ HÌNH BẰNG FILE WORD MONG BN THÔNG CẢM CHỨ KHÔNG PHẢI SAO CHÉP ĐÂU NHÉ!

Đáp án:

Giải thích các bước giải:

ia phản xạ được vẽ như hình 4.4a

Cách vẽ:

    + Trong mặt phẳng tới chứa tia SI và gương phẳng M, ta dựng pháp tuyến IN vuông góc với gương M tại điểm tới I.

    + Dựng tia phản xạ IR bằng thước đo góc, sao cho

Vị trí đặt gương như hình 4.4b.

Cách vẽ:

Vì tia phản xạ IR phải có hướng thẳng đứng từ dưới lên theo yêu cầu bài toán nên: + Đầu tiên ta vẽ tia tới SI và tia phản xạ IR như đề bài đã cho.

    + Pháp tuyến IN luôn là tia phân giác của , do đó tiếp theo ta vẽ tia phân giác của góc .

    + Đường phân giác IN này luôn vuông góc với gương tại điểm tới. Nên ta xác định được vị trí của mặt gương bằng cách quay gương sao cho mặt gương vuông góc với IN. Đây là vị trí gương cần xác định.
