Một bộ nguồn điện gồm 18 nguồn giống nhau mỗi nguồn có suất điện động 1,5V và điện trở trong 12 mắc hỗn hợp đối xứng a. Mắc nguồn thành 2 dãy song song, mỗi dã

Câu hỏi :

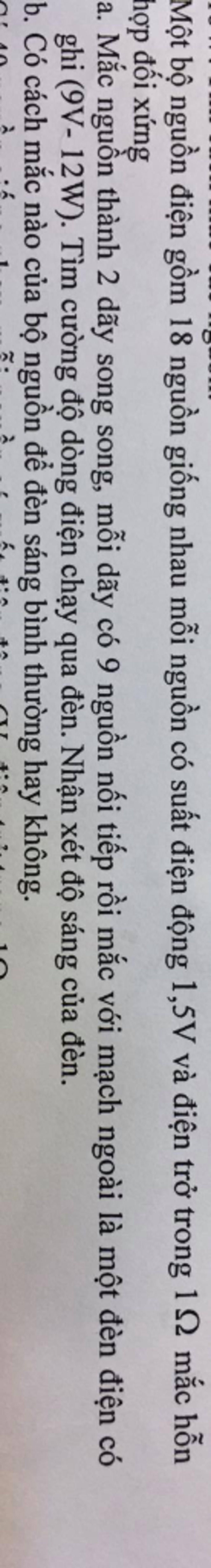

Một bộ nguồn điện gồm 18 nguồn giống nhau mỗi nguồn có suất điện động 1,5V và điện trở trong 12 mắc hỗn hợp đối xứng a. Mắc nguồn thành 2 dãy song song, mỗi dãy có 9 nguồn nối tiếp rồi mắc với mạch ngoài là một đèn điện có ghi (9V- 12W). Tìm cường độ dòng điện chạy qua đèn. Nhận xét độ sáng của đèn. b. Có cách mắc nào của bộ nguồn để đèn sáng bình thường hay không Giúp mình câu này với


Lời giải 1 :

Đáp án:

a)\(I=1,2A\)

Đèn sáng yếu

b) Không có cách nào

Giải thích các bước giải:
a) \(\begin{align}
  & {{E}_{nt}}=9E=9.1,5=13,5V \\
 & {{r}_{nt}}=9.r=9\Omega  \\
\end{align}\)
\(\begin{align}
  & {{E}_{b}}={{E}_{nt}}=13,5V \\
 & {{r}_{b}}=\dfrac{{{r}_{nt}}}{2}=4,5\Omega  \\
\end{align}\)
Điện trở của đèn:

\({{R}_{d}}=\dfrac{{{U}_{dm}}^{2}}{{{P}_{dm}}}=\dfrac{{{9}^{2}}}{12}=6,75\Omega \)

Cường độ dòng điện chạy qua đèn:
\(I=\dfrac{{{E}_{b}}}{{{R}_{d}}+{{r}_{b}}}=\dfrac{13,5}{6,75+4,5}=1,2A\)

Cường độ định mức đèn:
\({{I}_{dm}}=\dfrac{{{P}_{dm}}}{{{U}_{dm}}}=1,33A\)

=> I>Idm đèn sáng yếu hơn bình thường

b) Để đèn sáng bình thường U=Udm
\(\begin{align}
  & I={{I}_{dm}}=\dfrac{4}{3}A \\
 & U={{E}_{b}}-I.{{r}_{b}}\Leftrightarrow 9=n.1,5-\frac{4}{3}.\dfrac{n}{m}(1) \\
\end{align}\)

mà: n số nguồn mắc nối tiếp

m số dãy mắc song song

Ta có: m.n=18 (2)

từ (1) và (2) ta có:
\(9=n.1,5-\dfrac{4}{3}.\dfrac{n}{\dfrac{18}{n}}\Rightarrow n=7,8\)

=> Không có cách mắc nao thỏa mãn
