Đáp án:

Bài 25:

$\xi  = 2V$

$r = 1\Omega $

Giải thích các bước giải:

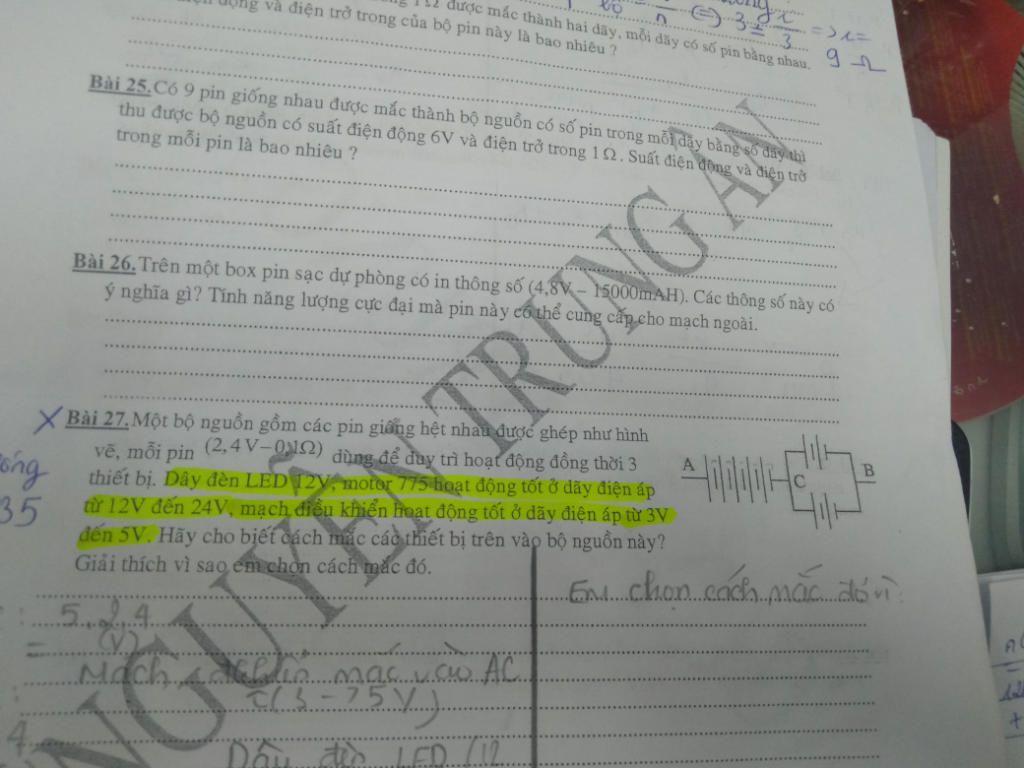

Bài 25: Với 9 pin để lắp thành mạch có số pin mỗi dãy bằng số dãy chỉ có thể mắc thành 3 dãy và mỗi dãy có 3 pin.

Ta có:

$\begin{array}{l}
{\xi _{td}} = 3\xi  \Rightarrow \xi  = \dfrac{{{\xi _{td}}}}{3} = \dfrac{6}{3} = 2V\\
{r_{td}} = \dfrac{{3r}}{3} = r \Rightarrow r = {r_{td}} = 1\Omega
\end{array}$

Bài 27: Ta có:

$\begin{array}{l}
{\xi _{AC}} = 5.\xi  = 5.2,4 = 12V\\
{\xi _{CB}} = 2\xi  = 2.2,4 = 4,8V\\
{\xi _{AB}} = {\xi _{AC}} + {\xi _{CB}} = 12 + 4,8 = 16,8V
\end{array}$

Vậy với các thiết bị trên ta nên mắc:

+ Motor 775 vào đoạn AB vì hiệu điện thế đoạn AB đủ lớn để mắc dù có điện trở trong thì các nguồn vẫn cung cấp được hiệu điện thế khoảng 12V cho thiết bị này .

+ Đèn LED nên mắc vào đoạn AC vì hiệu điện thế đoạn này vừa đủ dùng cho đèn LED ( nếu mắc vào đoạn AB có nguy cơ sẽ bị cháy.

+ Mạch điều khiển sẽ lắp vào đoạn CB vì hiệu điện giữa hai điểm này vừa nằm trong khoản điện áp định mức của mạch điều khiển.
