Đáp án + Giải thích các bước giải:

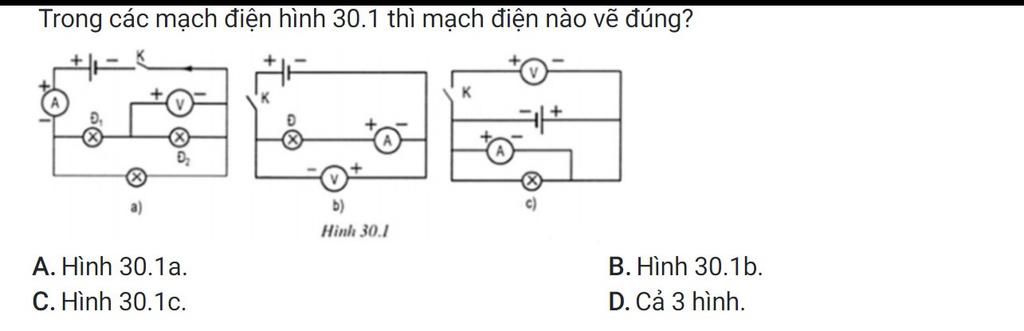

• Mạch điện vẽ đúng là mạch điện hình 30,1a vì chốt dương của ampe kế và vôn kế được nối với cực dương của nguồn điện, chốt âm được nối với cực âm của nguồn điện.

⇒ Chọn `A`

Đáp án + Giải thích các bước giải:

Xét các yếu tố:

`-` Biểu diễn chiều dòng điện trong mạch:

Quy ước chiều dòng điện là : Chiều dòng điện là chiều đi từ cực dương qua vật dẫn về cực âm của nguồn điện.

`=>` Hình `30.1a` biểu diễn đúng chiều dòng điện

`=>` Hình `30.1b;30.1c` mạch hở, không có dòng điện chạy trong mạch

`-` Cách mắc các thiết bị điện: Ampe kế (mắc nối tiếp) , vôn kế (song song) vào mạch.

Chốt `(+)` của Ampe kế/vôn kế được nối với cực `(+)` của nguồn/ thiết bị điện cần đo, chốt  `(-)` của Ampe kế/vôn kế nối với cực `(-)` của nguồn/ thiết bị điện cần đo.

`=>` Hình `30.1a` mắc đúng

`=>` Hình `30.1b` Vôn kế mắc sai

`=>` Hình `30.1c` Ampe kế và vôn kế mắc sai

`=>A.` Hình `30.1a`
