Trang chủ Vật Lý Lớp 10 Bài 6: Cho mạch điện như hinh vẽ. Nguồn điện...

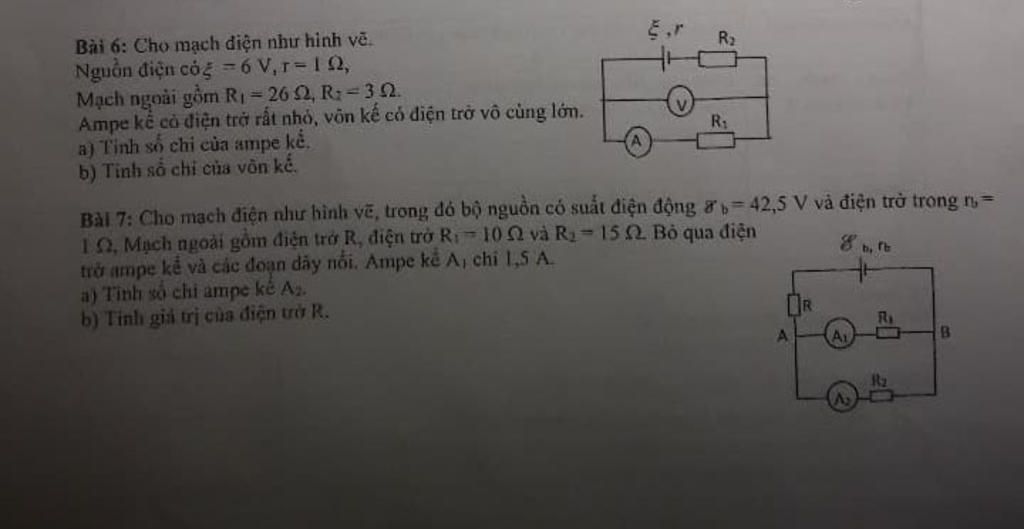

Bài 6: Cho mạch điện như hinh vẽ. Nguồn điện cóg =6 V, r 12, Mạch ngoài gồm R1 26 2, R: 30. Ampe kế có diện trở rất nhỏ, võn kế có diện trở vô cùng lớn. a)

Câu hỏi :

giúp với mình cần gấp


Lời giải 1 :

Đáp án:

Bài 6:
\(\begin{align}
  & a){{I}_{A}}=0,2A \\
 & b){{U}_{V}}=5,2V \\
\end{align}\)

Bài 7:
\(\begin{align}
  & a){{I}_{2}}=1A \\
 & b)R=10\Omega  \\
\end{align}\)

Giải thích các bước giải:

Bài 6:

Mạch nối tiếp:
\({{R}_{1}}nt{{R}_{2}}\)

Số chỉ ampe kế:
\(I=\dfrac{E}{{{R}_{N}}+r}=\dfrac{6}{26+3+1}=0,2A\)
Số chỉ vôn kế:
\({{U}_{V}}={{U}_{1}}=I.{{R}_{1}}=0,2.26=5,2V\)

Bài 7:
\(Rnt({{R}_{1}}//{{R}_{2}});{{I}_{1}}=1,5A\)

Ta có:
\({{U}_{1}}={{U}_{2}}={{I}_{1}}.{{R}_{1}}=1,5.10=15V\)

a) giá trị ampe kế 2:
\({{I}_{2}}=\dfrac{{{U}_{2}}}{{{R}_{2}}}=\dfrac{15}{15}=1A\)

b) ta có:
\(I={{I}_{1}}+{{I}_{2}}=1,5+1=2,5A\)

Hiệu điện thế mạch ngoài:
\({{U}_{N}}={{E}_{b}}-I.{{r}_{b}}=42,5-2,5.1=40V\)

Hiệu điện thế qua R:
\(U={{U}_{N}}-{{U}_{1}}=40-15=25V\)

giá trị điện trở:
\(R=\dfrac{U}{I}=\dfrac{25}{2,5}=10\Omega \)
