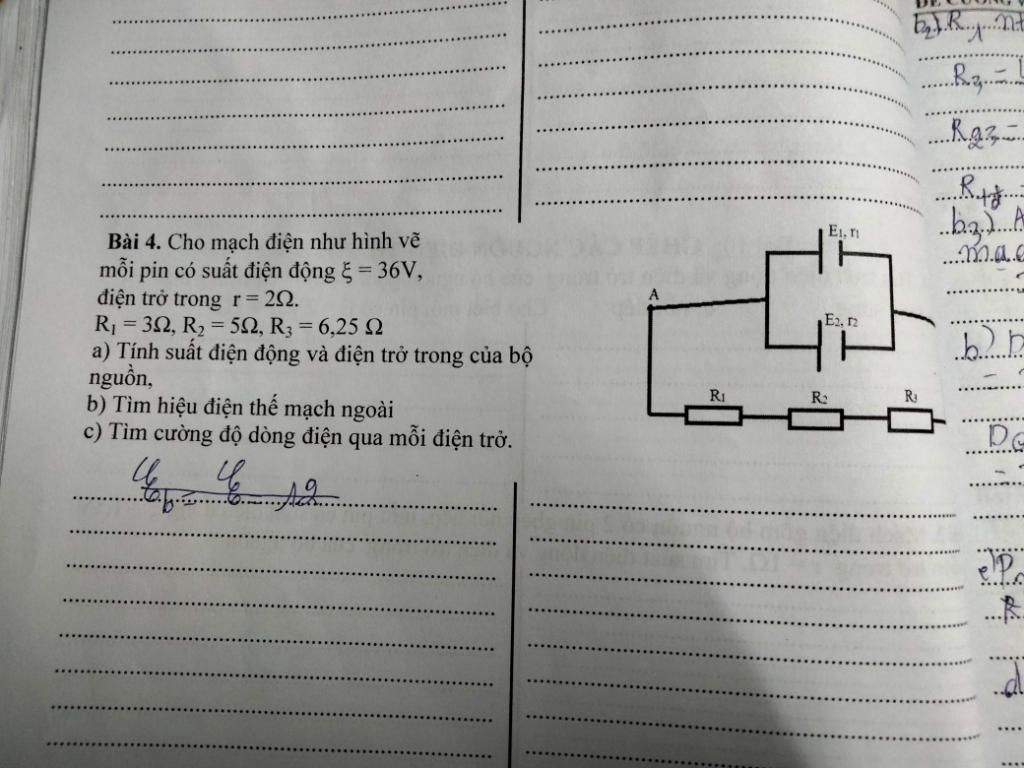

E1, T Bài 4. Cho mạch điện như hình vě mỗi pin có suất điện động = 36V, điện trở trongr= 20. R = 32, R2 = 5Q, R3 = 6,250 a) Tính suất điện động và điện trở

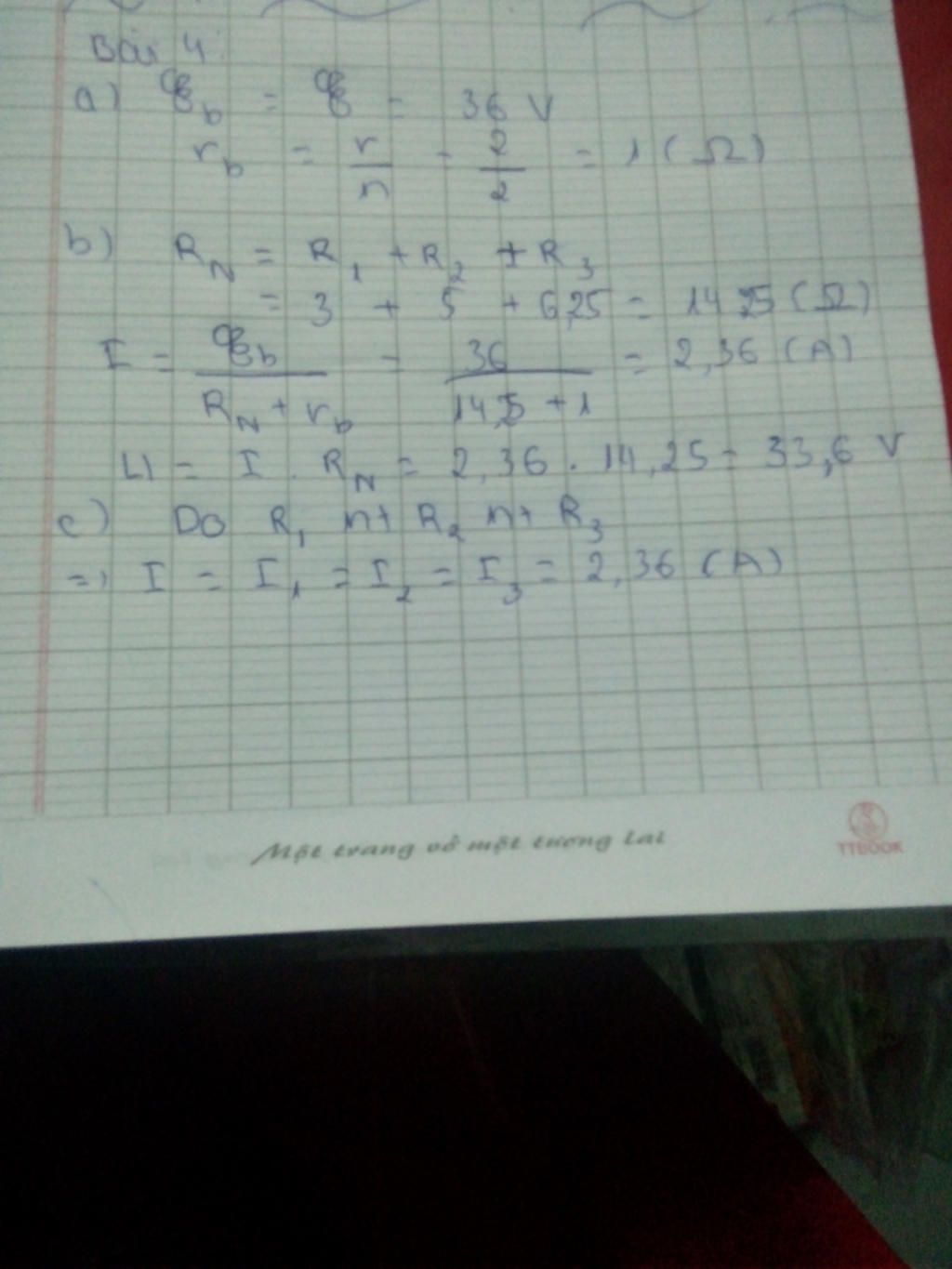

Lời giải 1 :
Đáp án:
Giải thích các bước giải:
Thảo luận
Lời giải 2 :
Đáp án:
a.$\begin{array}{l}
{\xi _{td}} = 36V\\
{r_{td}} = 1\Omega
\end{array}$
b.$U = 33,64V$
c. $I = 2,36A$
Giải thích các bước giải:
a. Suất điện động và điện trở trong của bộ nguồn là:
${r_{td}} = \dfrac{{{r_1}{r_2}}}{{{r_1} + {r_2}}} = \dfrac{{2.2}}{{2 + 2}} = 1\Omega $
b. Hiệu điện thế mạch ngoài là:
$\begin{array}{l}
{R_{td}} = {R_1} + {R_2} + {R_3} = 14,25\Omega \\
U = \dfrac{{{R_{td}}}}{{{R_{td}} + {r_{td}}}}\xi = \dfrac{{14,25}}{{14,25 + 1}} = 33,64V
\end{array}$
c. Cường độ dòng điện qua các điện trở là:
$I = \dfrac{U}{{{R_{td}}}} = \dfrac{{33,64}}{{14,25}} = 2,36A$
