Đáp án:

$\begin{array}{l}
a.{I_A} = 1,6A\\
{U_V} = 6,4V\\
b.{I_A}' = \dfrac{8}{3}A\\
{U_V}' = 0V
\end{array}$

Giải thích các bước giải:

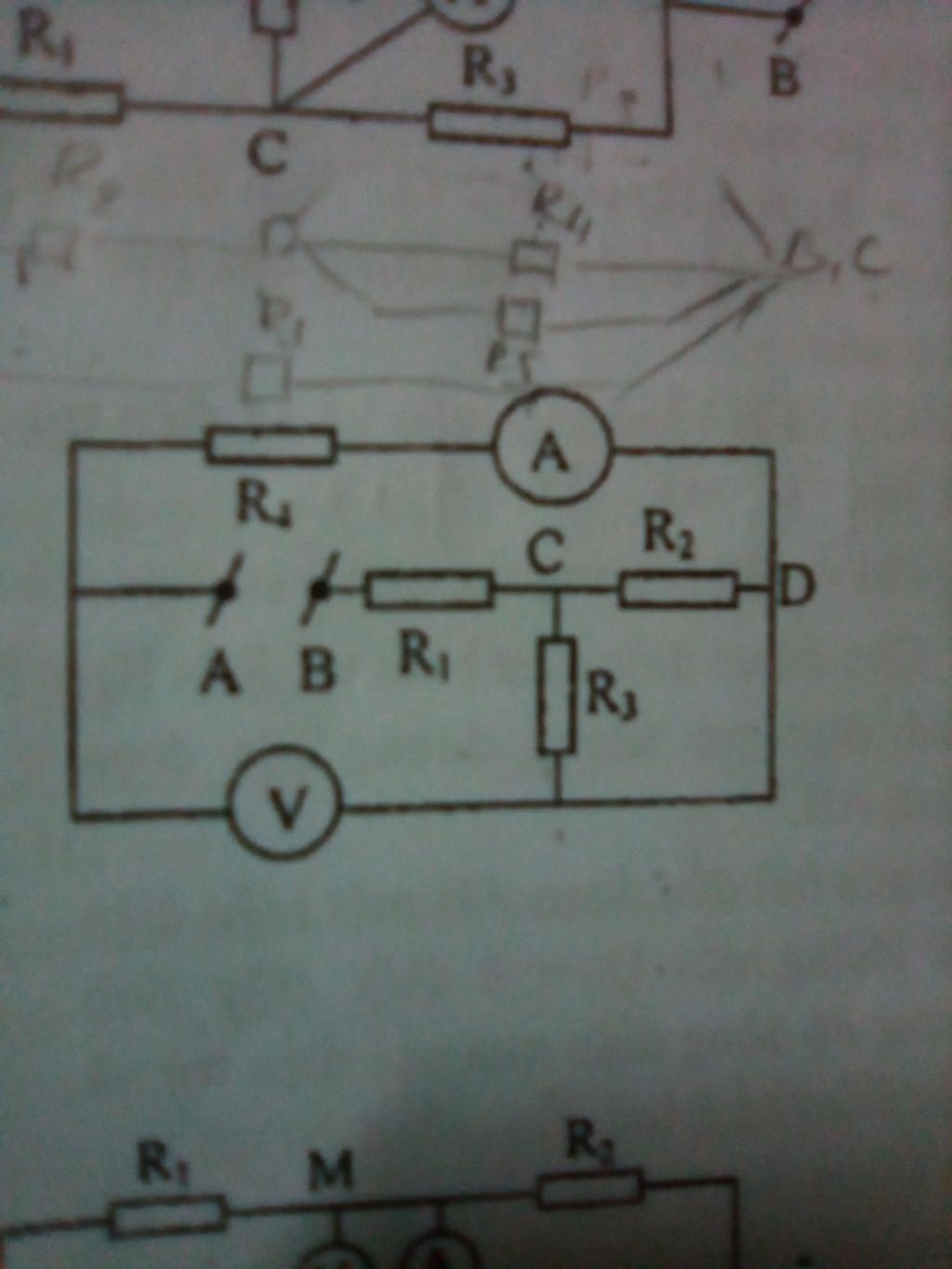

a. Điện trở tương đương của đoạn mạch là:
${R_{td}} = {R_4} + \dfrac{{{R_2}.{R_3}}}{{{R_2} + {R_3}}} + {R_1} = 6 + \dfrac{{6.6}}{{6 + 6}} + 6 = 15\Omega $

Số chỉ của ampe kế là:
${I_A} = {I_m} = \dfrac{{{U_{AB}}}}{{{R_{td}}}} = \dfrac{{24}}{{15}} = 1,6A$

Số chỉ của vôn kế là:
${U_V} = {U_4} = {I_A}.{R_4} = 1,6.4 = 6,4V$

b. Khi đổi chỗ của ampe kế và vôn kế:

Điện trở tương đương của đoạn mạch lúc này là:
${R_{td}}' = {R_1} + \dfrac{{{R_2}.{R_3}}}{{{R_2} + {R_3}}} = 6 + \dfrac{{6.6}}{{6 + 6}} = 9\Omega $

Số chỉ của ampe kế lúc này là:

${I_A}' = {I_m}' = \dfrac{{{U_{AB}}}}{{{R_{td}}'}} = \dfrac{{24}}{9} = \dfrac{8}{3}A$

Số chỉ của vôn kế lúc này là:
${U_V}' = 0V$
