Bạn tham khảo :

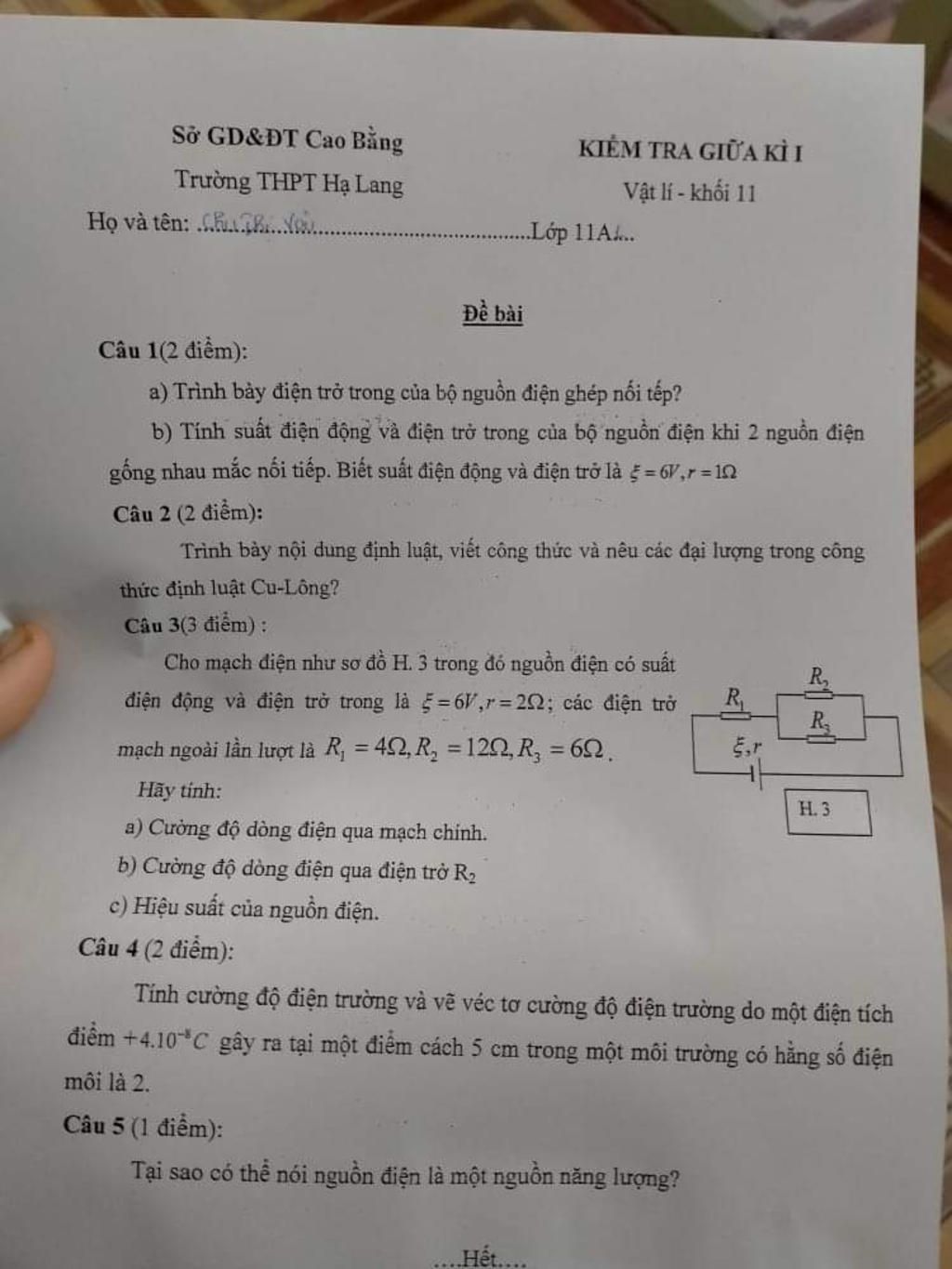

 $\text{Câu 3}$:

a,$R_2 // R_3 \to R_{23}$

$= \dfrac{R_2.R_3}{R_2+R_3} = \dfrac{12.6}{12+6} = 4(\Omega)$

$R_1 nt R_{23} \to R = R_1 + R_{23} = 4+4=8 (\Omega)$

$I= \dfrac{\xi}{R+r} = \dfrac{6}{2+8} = 0,6 (A)$

b, $U =\xi - I. r$

$=6- 0,6.2 = 4,8 (V)$

Mà $U_1 = I. R_1$

$\to U_1= 0,6.4= 2,4 (V)$

$\Rightarrow U_2 = U_3 = 4,8-2,4= 2,4 (V)$

$\to U_2 = 2,4 (V)$

$\to I_2 = \dfrac{2,4}{12} = 0,2 (A)$

c, $H= \dfrac{R}{R+r}. 100 \%$

$= \dfrac{8}{8+2}.100 \%=  80\%$

Đáp án:

a) Điện trở tương đương mạch ngoài là:

\(R = {R_1} + \dfrac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = 4 + \dfrac{{12.6}}{{18}} = 8\Omega \)

Cường độ dòng điện mạch chính là:

\(I = \dfrac{E}{{r + R}} = \dfrac{6}{{2 + 8}} = 0,6A\)

b) Cường độ dòng điện qua R2 là:

\({I_2} = \dfrac{{{R_3}}}{{{R_2} + {R_3}}}.I = \dfrac{6}{{18}}.0,6 = 0,2A\)

c) Hiệu suất của nguồn điện là:

\(H = \dfrac{R}{{R + r}} = \dfrac{8}{{10}} = 80\% \)
