Cho 1 mạch điện gồm 1 bộ nguồn điện có 2 pin mắc nối tiếp, 1 công tắc đóng, 2 bóng đèn mắc nối tiếp nhau và các dây dẫn. Vôn kế để đo hiệu

Câu hỏi :

Cho 1 mạch điện gồm 1 bộ nguồn điện có 2 pin mắc nối tiếp, 1 công tắc đóng, 2 bóng đèn mắc nối tiếp nhau và các dây dẫn. Vôn kế để đo hiệu điện thế giữa hai đầu của đèn 1 a.Vẽ sơ đồ mạch điện và xác định chiều dòng điện ? b.Biết hiệu điện thế giữa hai đầu đèn 1 là 4V, hiệu điện thế giữa hai đầu nguồn điện là 6V. Tính hiệu điện thế giữa hai đầu đèn 2 ? c.Nếu một trong hai đèn bị đứt dây tóc thì đèn còn lại có sáng ko? Tại sao ?

Lời giải 1 :

Đáp án:

b) \(2V\)

c) Không

Giải thích các bước giải:

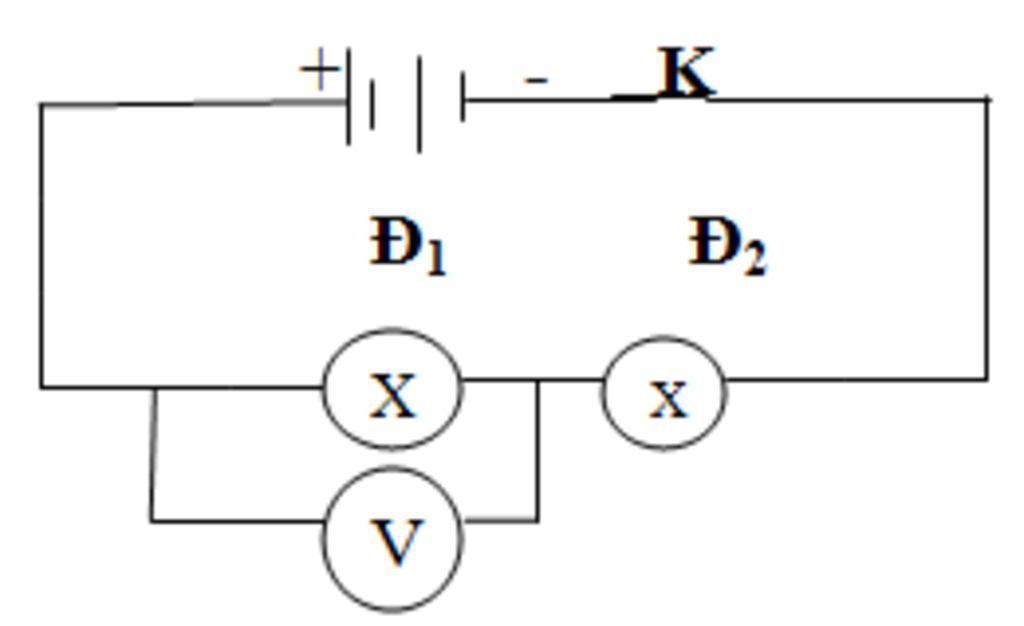

a) Hình vẽ

b) HĐT giữa 2 đầu đèn 2 là:

\({U_2} = U - {U_1} = 6 - 4 = 2V\)

c) Khi một trong 2 đèn bị đứt dây tóc thì mạch hở, không có dòng điện chạy qua mạch, đèn không sáng
