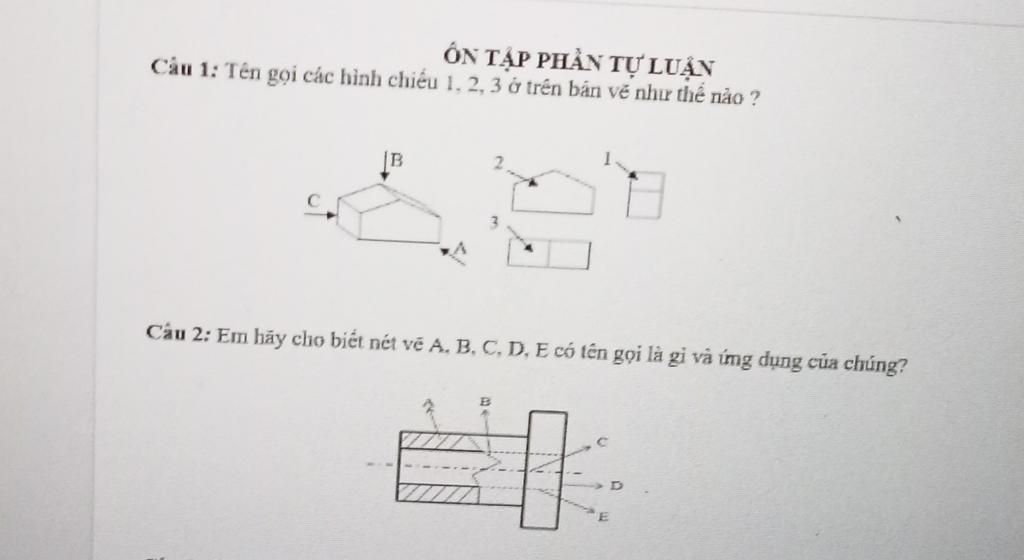

Câu 1:

- Hình chiếu 2 là hình chiếu đứng

- Hình chiếu 3 là hình chiếu bằng

- Hình chiếu 1 là hình chiếu cạnh

Câu 2:

- Nét vẽ A (nét liền mảnh): dùng để biểu diễn đường kích thước, đường gạch gạch trên mặt cắt, đường gióng

- Nét vẽ B (nét lượng sóng): dùng để biểu diễn đường giới hạn một phần hình cắt

- Nét vẽ C (nét gạch chấm mảnh): dùng để biểu diễn đường tâm, đường trục đối xứng

- Nét vẽ D (nét liền đậm): dùng để biểu diễn đường bao thấy, cạnh thấy

- Nét vẽ E (nét đứt mảnh): dùng để biểu diễn đường bao khuất, cạnh khuất

`C1`

`\text{1: Hình chiếu cạnh: C}`

`\text{2: Hình chiếu đứng: A}`

`\text{3: Hình chiếu bằng: B}`

`C2`

A Nét liền mảnh: là dùng để đo kích thước

B Nét lượn sóng: Đường giới hạn cắt

C Nét gạch chấm: tâm, trục đối xứng với nhau

D Nét liền đậm: Để vẽ những đường chính diện mà ta có thể nhìn thấy

E Nét đứt mảnh: Để vẽ những đường bị khuất, không nhìn thấy
