Câu 3: Cho mạch điện có sơ đồ như hình vẽ trong đó...R2 Câu 3. Cho mạch điện có sơ đồ như hình vẽ trong đó điện trở R1=142, R2= 82, R3= 242; dòng điện đi qua R
Lời giải 1 :
Đáp án:
THAM KHẢO
Giải thích các bước giải:
Điện trở tương đương của mạch là:
$R_{tđ} = R_1+\dfrac{R_2.R_3}{R_2+R_3}$
`=>` $R_{tđ} = 14+\dfrac{8.24}{8+24} = 20(\Omega)$
Ta có :
$I=I_1= I_{23}= 0,4(A)$
$U_1= I_1.R_1= 0,4.14=5, 6(V)$
$U_{AB} = I.R_{tđ} = 0,4.20= 8(V)$
$U_{CB}= 8-5,6= 2,4(V)$
Vì $R_2//R_3$
`=>` $U_2= U_3= 2,4(V)$
$I_2= \dfrac{U_2}{R_2} =\dfrac{2, 4}{8} = 0,3(A)$
$I_3= I_{23}-I_2= 0,4- 0,3= 0,1(A)$
Thảo luận
Lời giải 2 :

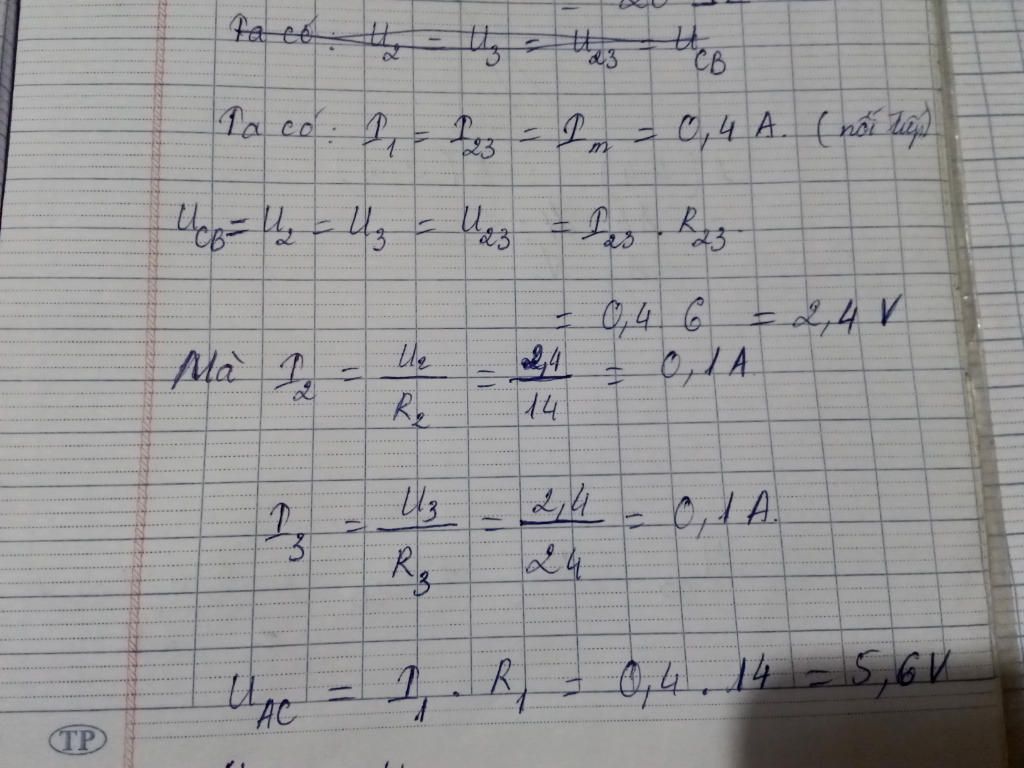

Đáp án
Tính lại coi mình tính đúng chưa nha bạn
(Có thể có sai sót) xem lại giúp mình nha!
