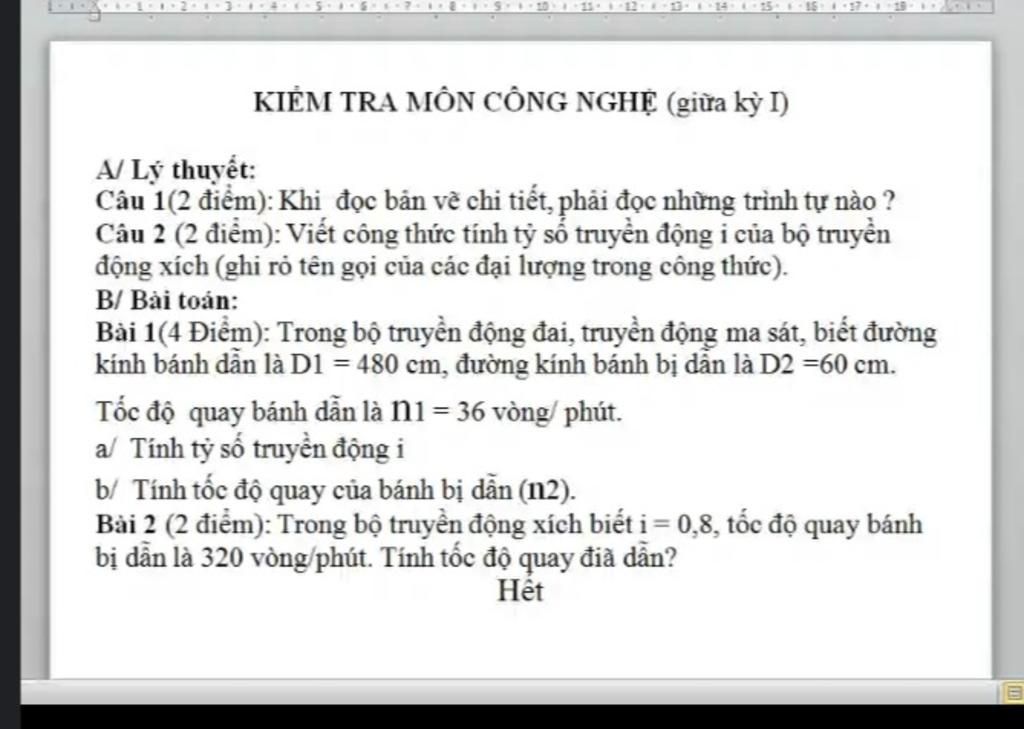

A/ Lý thuyết

Câu 1:
- Trình tự đọc bản vẽ
+ 1. Khung tên
+ 2. Hình biểu diễn
+ 3. Kích thước
+ 4. Yêu cầu kĩ thuật
+ 5. Tổng hợp
Câu 2:

- Công thức tính tỉ số truyền i của bộ truyền động xích

$i=^{}$$\dfrac{Z_{1}}{Z_{2}}$

Trong đó

$Z_{1}$: là số răng của bánh dẫn

$Z_{2}$: là số răng của bánh bị dẫn

B/ Bài toán

Bài 1:

Tóm tắt:

$D_{1}=480$ cm

$D_{2}=60$ cm

$n_{1}=36$ vòng/phút

Tính

a/ i=?

b/ $n_{2}=?$

Lời giải

a/ Tỉ số truyền động i là:

$i=^{}$$\dfrac{D_{1}}{D_{2}}=$$\dfrac{480}{60}=8$

b/ Tốc độ quay của bánh bị dẫn là:

$n_{2}=n_{1}×i=36×8=288$ (vòng/phút)

Bài 2:

Tóm tắt

$i=0,8^{}$

$n_{2}=320$ vòng/phút

Tính: $n_{1}=?$

Lời giải

Tốc độ quay của đĩa dẫn là:

$n_{1}=n_{2}:i=320:0,8=400$ (vòng/phút)

@Burger

1) Trình tự đọc bản vẽ chi tiết

- Có 5 bước

1 Khung tên

2 Hình biểu diễn

3 Kích thước

4 Yêu cầu kĩ thuật

5 Tổng hợp

2) Công thức tính tỉ số truyền của bộ truyền động xích :

i = Z1 / Z2

Trong đó :

Z1 : số răng bánh dẫn

Z2 : số răng bánh bị dẫn

3)

Tóm tắt :

D1 = 480 cm : n1 = 36 vòng / phút

D2 = 60 cm : n2 = ?

Tính :

i = ?

n2 = ?

Giai :

Tỉ số truyền i là :

i = D1 / D2 = 480 / 60 = 8

Tốc độ quay bánh bị dẫn là :

n2 = i * n1 = 8 * 36 = 288 ( vòng / phút )

2)

Tóm tắt :

i = 0,8

n2 = 320 vòng / phút

n1 = ?

Giai :

Tốc độ quay bánh dẫn là :

n1 = n2 / i = 320 / 0,8 = 400 ( vòng / phút )

#hc tốt nhá
