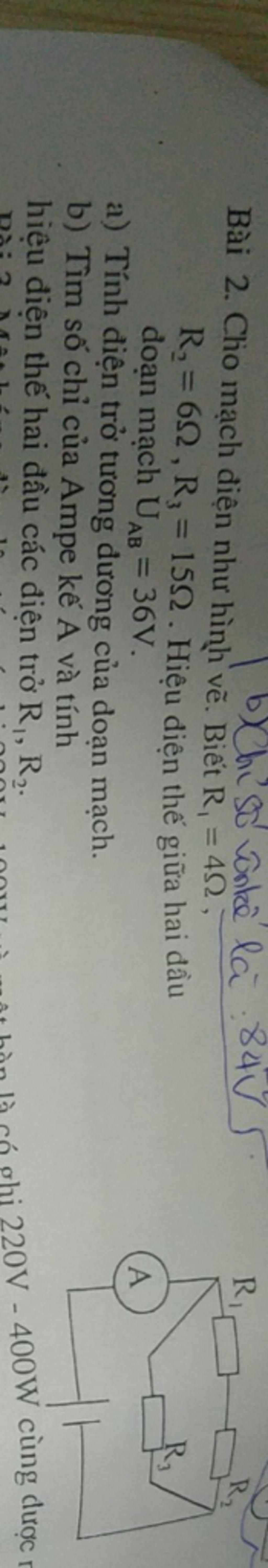

Câu a) •RtđAB Ta có: Rtđ12= R1+R2=4+6=8ôm RtđAB=Rtđ 12×R3/Rtđ12+R3=8×15/8+15=5,217 Câub) (Bn xem lại dùng mk nếu IA nt IAB,I1,I2 thì phần dưới câu b của mk là đúng) •IA Ta có :IAB=IA=I1=I2 IAB=UAB/RtđAB=36/5,217=6,9A =) IA=6,9A •U1 Ta có :I1=U1/R1 =)U1=I1×R1=6,9×4=27,6V UAB=U1+U2=)U2=UAB-U1= 36-27,6=8,4V

Đáp án:

$\begin{array}{l}
a.{R_{td}} = 6\Omega \\
b.{U_1} = 14,4V\\
{U_2} = 21,6V
\end{array}$

Giải thích các bước giải:

a. Điện trở tương đương của đoạn mạch là:

${R_{td}} = \dfrac{{\left( {{R_1} + {R_2}} \right).{R_3}}}{{{R_1} + {R_2} + {R_3}}} = \dfrac{{\left( {4 + 6} \right).15}}{{4 + 6 + 15}} = 6\Omega $

b. Số chỉ của ampe kế là:
${I_A} = {I_m} = \dfrac{{{U_{AB}}}}{{{R_{td}}}} = \dfrac{{36}}{6} = 6A$

Cường độ dòng điện đi qua điện trở R1 và R2 là:

${I_1} = {I_2} = \dfrac{U}{{{R_1} + {R_2}}} = \dfrac{{36}}{{6 + 4}} = 3,6A$

Hiệu điện thế giữa hai đầu điện trở R1 và R2 là:

$\begin{array}{l}
{U_1} = {I_1}.{R_1} = 3,6.4 = 14,4V\\
{U_2} = {U_{AB}} - {U_1} = 36 - 14,4 = 21,6V
\end{array}$
