Bài 2: Mạch điện gồm: nguồn điện 2 pin nối tiếp, khóa K, 1 bóng đèn Đ1,1 ampe kế mắc vào mạch để đo cường độ dòng điện qua mạch. a. Vẽ sơ đồ mạch điện khi khóa
Câu hỏi :
Bài 2: Mạch điện gồm: nguồn điện 2 pin nối tiếp, khóa K, 1 bóng đèn Đ1,1 ampe kế mắc vào mạch để đo cường độ dòng điện qua mạch. a. Vẽ sơ đồ mạch điện khi khóa K đóng và có vẽ chiều dòng điện chạy trong mạch? b. Ampe kế chỉ 0,3A. Hỏi cường độ dòng điện trong mạch điện là bao nhiêu? c. Vẽ thêm vào sơ đồ mạch điện ở câu a các vôn kếV1, V để đo hiệu điện thế giữa hai đầu đèn 1, giữa hai cực của nguồn điện? Kí hiệu các chốt âm, dương của vôn kế?
Lời giải 1 :

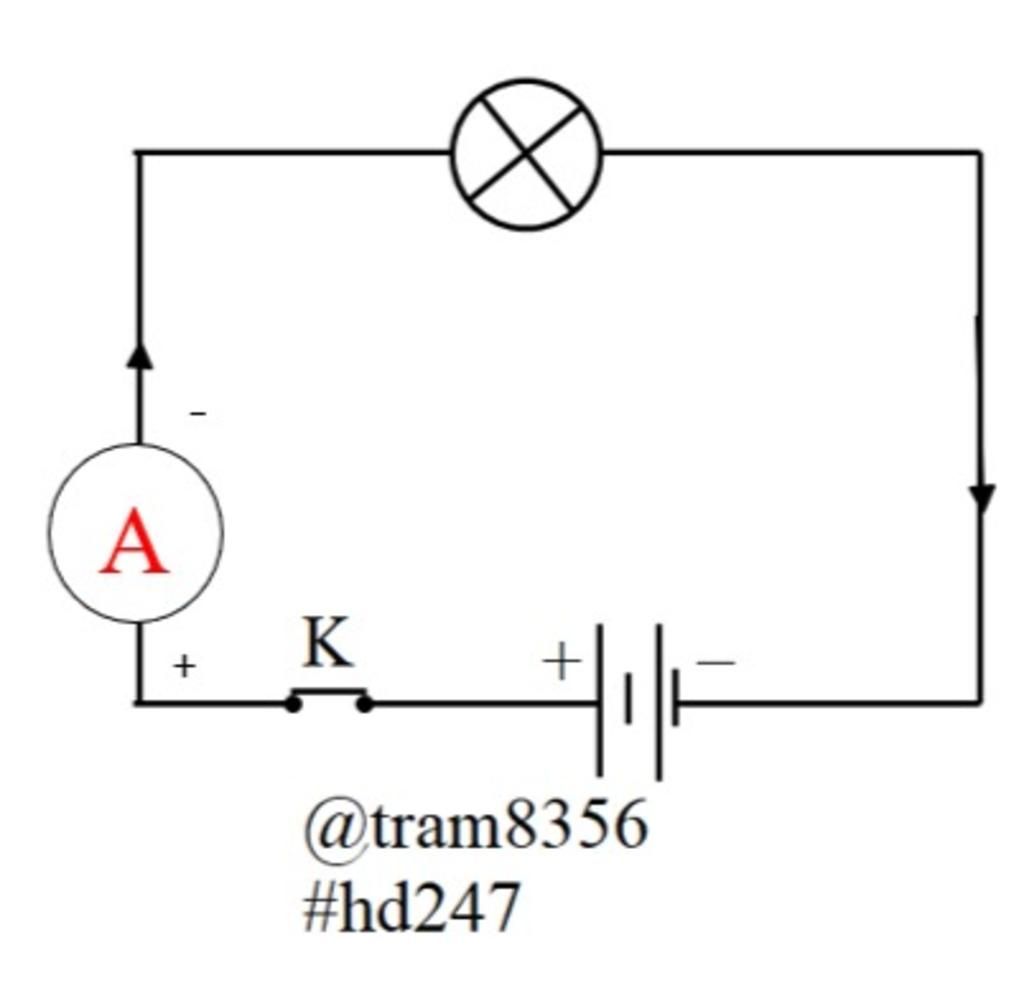

$a,$ Hình $1$
$b,$ Số chỉ của ampe kế cũng chính là cường độ dòng điện trong mạch. Vậy cường đọ dòng điện trong mạch điện là $0,3A$

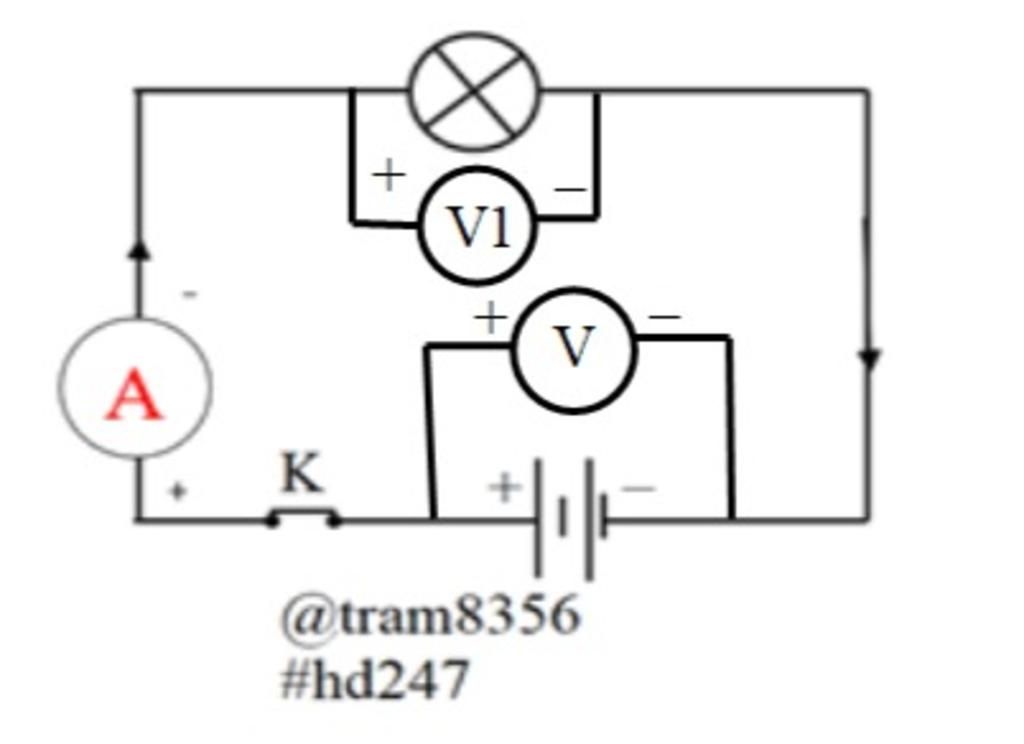

$c,$ Hình $2$
$#tram8356$
