Cho 1 đoạn mạch gồm R1 nối tiếp (R2//R3). Biết R1=18 ôm, R2=60 ôm, R3=30 ôm a) Hãy vẽ sơ đồ mạch điện. b)Tính điện trở tương đương của đoạn mạch. Mong các Ac
Cho 1 đoạn mạch gồm R1 nối tiếp (R2//R3). Biết R1=18 ôm, R2=60 ôm, R3=30 ôm a) Hãy vẽ sơ đồ mạch điện. b)Tính điện trở tương đương của đoạn mạch. Mong các Ac giúp em ạ.
Lời giải 1 :
Đáp án:
Giải thích các bước giải:
Thảo luận
Lời giải 2 :
Đáp án:
${R_{td}} = 38\Omega $
Giải thích các bước giải:
Tóm tắt:
$\left\{ \begin{array}{l}
{R_1} = 18\Omega \\
{R_2} = 60\Omega \\
{R_3} = 30\Omega \\
{R_1}nt\left( {{R_2}//{R_3}} \right)\\
{R_{td}} = ?\Omega
\end{array} \right.$

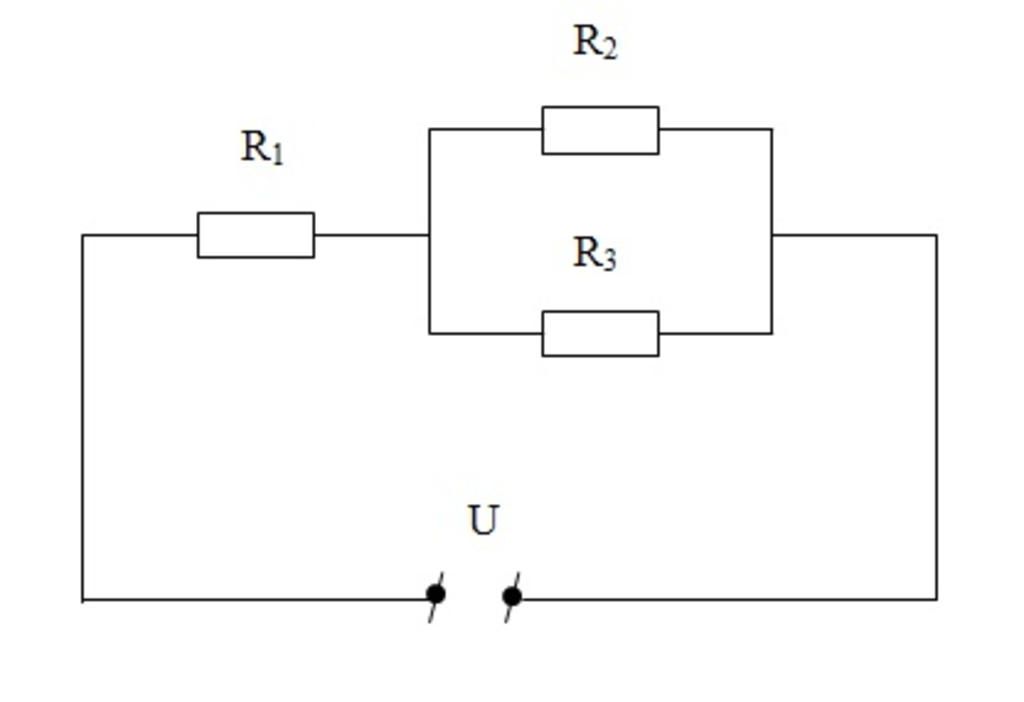

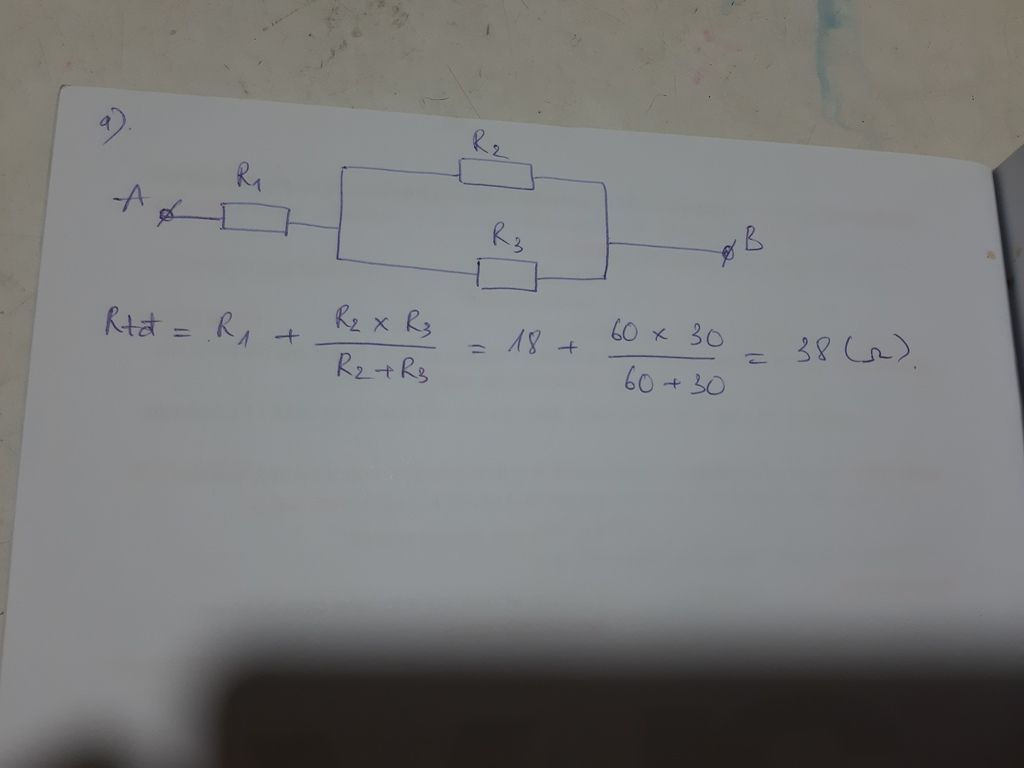

a. Hình vẽ bên dưới nha bạn
b. Điện trở tương đương của đoạn mạch là:
$\begin{array}{l}
{R_{td}} = \frac{{{R_2}.{R_3}}}{{{R_2} + {R_3}}} + {R_1}\\
\Leftrightarrow {R_{td}} = \frac{{30.60}}{{30 + 60}} + 18 = 20 + 18 = 38\Omega
\end{array}$
