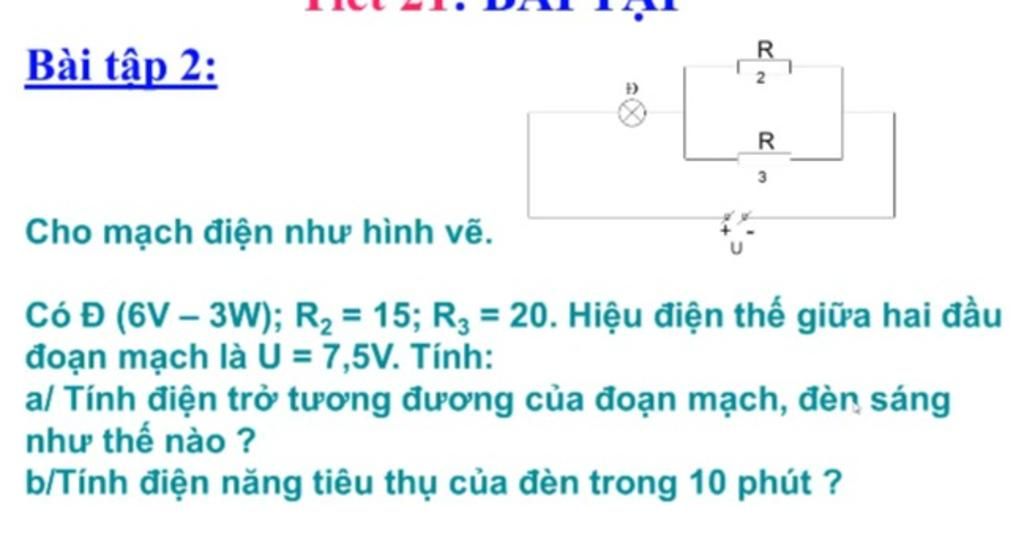

Bài tập 2: 3 Cho mạch điện như hình vẽ. Có Đ (6V – 3W); R, = 15; R3 = 20. Hiệu điện thế giữa hai đầu đoạn mạch là U = 7,5V. Tính: al Tính điện trở tương đư
Lời giải 1 :
Tóm tắt
`R_1` = `Đ_1`
Cấu trúc mạch : `R_1` nt (`R_2` // `R_3`)
`R_1` = 6V - 3W
`R_2` = 15Ω
`R_3` = 20Ω
U = 7,5V
t = 10p = 600s
_______________________________________________
a)Rtđ
b)A =?J
Giải
a)Điện trở của `R_1` là
`R_1` = U²/P = 6²/3 = 12Ω
Điện trở tương đương của mạch điện là
Rtđ = `R_1` + `R_2` . `R_3` / `R_2` + `R_3` = `144/7`Ω
Cường độ dòng điện chạy qua mạch chính và bóng đèn là
I = `I_1` = `U/R` ≈ 0,36A
Cường độ dòng điện định mức của bóng đèn là
Iđm = `P/U` = `3/6` = 0,5A => Đèn sáng yếu vì `I_1` < Iđm (0,36<0,5)
b)Điện năng tiêu thụ trong 10p là
A = U.I.t = I².R.t = 0,36².12.10.60 = 933,12J
