Cho các dụng cụ sau: Một nguồn điện, 1 công tắc đóng, 2 bóng đèn Đ1, Đ2 mắc nối tiếp nhau, 1 ampe kế đo cường độ dòng điện trong mạch, 1 vôn kế đo hiệu điện th

Câu hỏi :

Cho các dụng cụ sau: Một nguồn điện, 1 công tắc đóng, 2 bóng đèn Đ1, Đ2 mắc nối tiếp nhau, 1 ampe kế đo cường độ dòng điện trong mạch, 1 vôn kế đo hiệu điện thế giữa hai đầu đèn 2 và dây dẫn đủ dùng. a) Vẽ sơ đồ mạch điện với các dụng cụ đã cho ở trên. b) Biết hiệu điện thế đặt vào hai đầu đoạn mạch là 12V và vôn kế chỉ 4,5V. Hãy tính hiệu điện thế đặt vào hai đầu bóng đèn 1.

Lời giải 1 :

Đáp án:

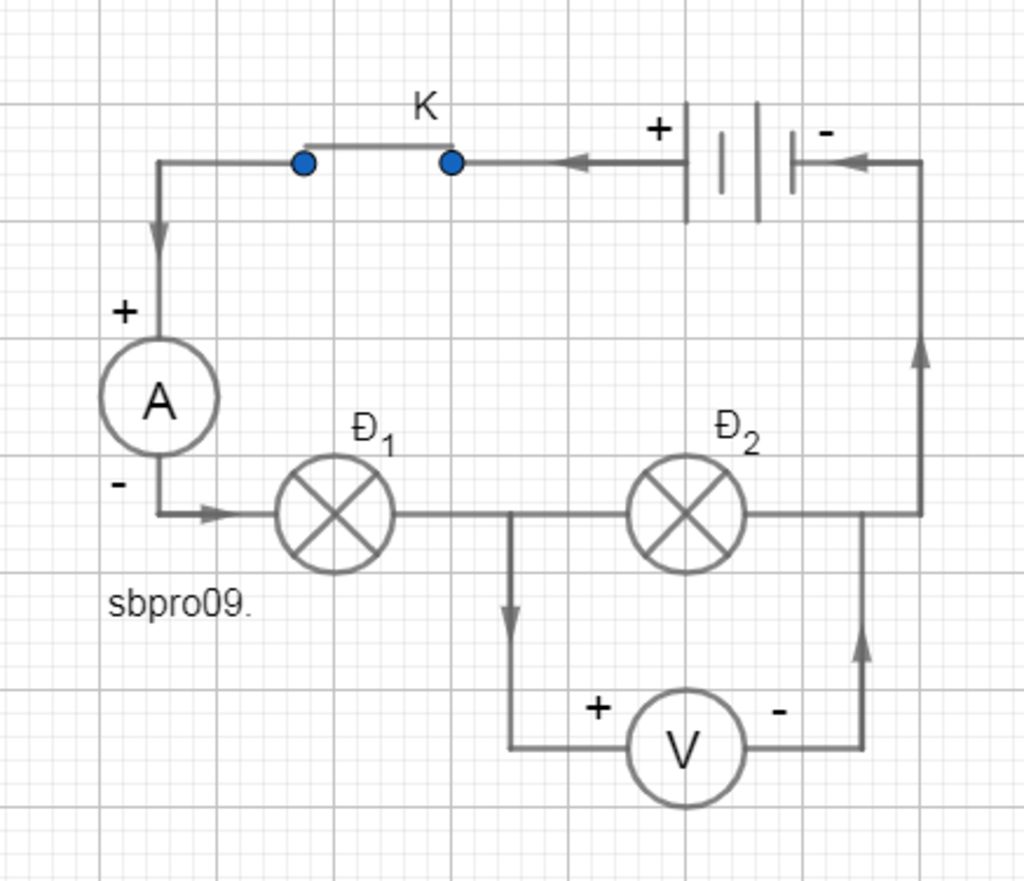

a) Bạn xem ảnh.

b) Hiệu điện thế hai đầu đoạn mạch là $U=12V$.

Vôn kế đo hiệu điện thế giữa hai đầu đèn 2 là $U_2=4,5V$.

Trong mạch điện nối tiếp ta có công thức:

$U=U_1+U_2\Rightarrow 12V=U_1+4,5V\Rightarrow U_1=7,5V$.

Vậy hiệu điện thế hai đầu $Đ_1$ là $U_1=7,5V$.

Giải thích các bước giải:
