Đáp án:

 $\begin{align}
  & {{I}_{A}}=0,42A; \\
 & {{P}_{2}}=0,6W \\
 & H=94,75 \\
 & m=0,2688g \\
\end{align}$

Giải thích các bước giải:

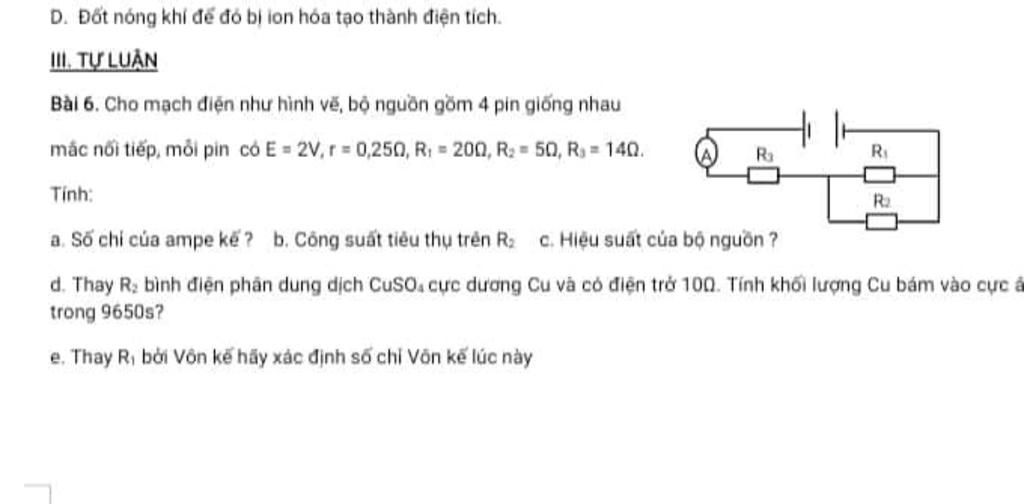

 Bộ 4 nguồn:

$\begin{align}
  & {{E}_{b}}=4.E=4.2=8V \\
 & {{r}_{b}}=4r=4.0,25=1\Omega  \\
\end{align}$

mạch ngoài:

$\left( {{R}_{1}}//{{R}_{2}} \right)nt{{R}_{3}}$

Điện trở tương đương:

 $\begin{align}
  & {{R}_{12}}=\dfrac{{{R}_{1}}.{{R}_{2}}}{{{R}_{1}}+{{R}_{2}}}=\dfrac{20.5}{20+5}=4\Omega  \\
 & {{R}_{N}}={{R}_{12}}+R{}_{3}=4+14=18V \\
\end{align}$

Số chỉ ampe kế:

$I={{I}_{A}}=\dfrac{{{E}_{b}}}{{{R}_{N}}+{{r}_{b}}}=\dfrac{8}{18+1}=0,42A$

b) công suất trên R2:

$\begin{align}
  & {{U}_{2}}={{E}_{b}}-I.({{R}_{3}}+{{r}_{b}})=8-0,42.(14+1)=1,68V \\
 & {{P}_{2}}=\dfrac{{{U}_{2}}^{2}}{{{R}_{2}}}=\dfrac{1,{{68}^{2}}}{5}=0,6W \\
\end{align}$

c) hiệu điên thế mạch ngoài:

$U={{E}_{b}}-I.{{r}_{b}}=8-0,42.1=7,58V$

hiệu suất:

$H=\dfrac{U}{{{E}_{b}}}.100=\dfrac{7,58}{8}.100=94,75$%

d) Cường dộ dòng điện chạy qua bình điện phân:

${{I}_{2}}=\dfrac{{{U}_{2}}}{{{R}_{2}}}=\dfrac{1,68}{20}=0,084A$

khối lượng Cu bám vào:

$m=\dfrac{1}{F}.\dfrac{A}{n}.I.t=\dfrac{1}{96500}.\dfrac{64}{2}.0,084.9650=0,2688g$
