Đáp án:

      a.     $R_{tđ} = 15 \Omega$

      b.     $I_1 = I_2 = 0,5 (A)$;    $I_3 = 1A$

Giải thích các bước giải:

 $R_1 = 20\Omega$

$R_2 = 20\Omega$

$R_3 = 5\Omega$

$U_{AB} = 15V$

$-----------------$

a.   $R_{tđ} = ?$

b.   $I_1 = ?$;    $I_2 = ?$;      $I_3 = ?$

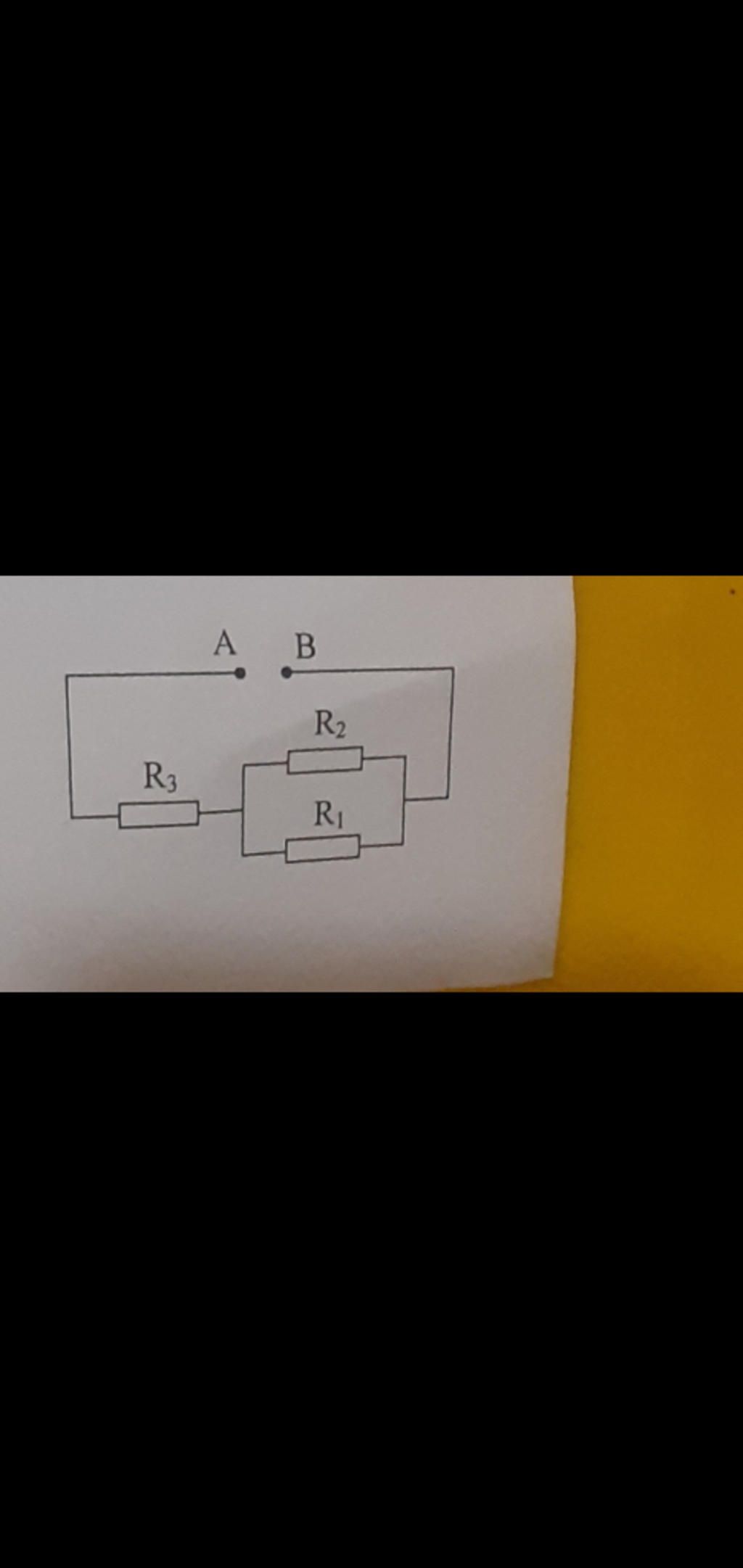

a.       Mạch:     $(R_1 // R_2) nt R_3$

Ta có:

$R_{12} = \dfrac{R_1.R_2}{R_1 + R_2} = \dfrac{20.20}{20 + 20} = 10 (\Omega)$

   $R_{tđ} = R_3 + R_{12} = 10 + 5 = 15 (\Omega)$

b. Ta có:

$I = I_{12} = I_3 = \dfrac{U_{AB}}{R_{tđ}} = \dfrac{15}{15} = 1 (A)$

$\to U_{12} = U_1 = U_2 = I_{12}.R_{12} = 1.10 = 10 (V)$

Do đó:

   $I_1 = \dfrac{U_1}{R_1} = \dfrac{10}{20} = 0,5 (A)$

   $I_2 = \dfrac{U_2}{R_2} = \dfrac{10}{20} = 0,5 (A)$

Đáp án:



Giải thích các bước giải:

R1=20        UAB=15

R2=20        R3=5

----------------------

a)Rtd=?

b)I1=?,I2=?,I3=?

a)Ta có R12=20.20/20+20=10 ôm

Rtd=R12+R3=10+5=15 ôm

b) IAB=I3=I12= UAB:Rtd=15/15=1A

U3=I3.R3=1.5=5 W

U3+U12=U12+5=15V

⇒ U12=U1=U2 = 10V

 I1=U1/R1=10/20=0,5A

 I2=U2/R2=10/20=0,5A
