Câu 3: Cho sơ đồ mạch điện như hình vẽ. Vôn kế V, chỉ 5V, Vôn kế V, chỉ 12V. Ampe kế A chỉ 1A. Bỏ qua hiệu điện thế giữa hai đầu các dậy nổi và ampe kế. a/
Lời giải 1 :
Đáp án:

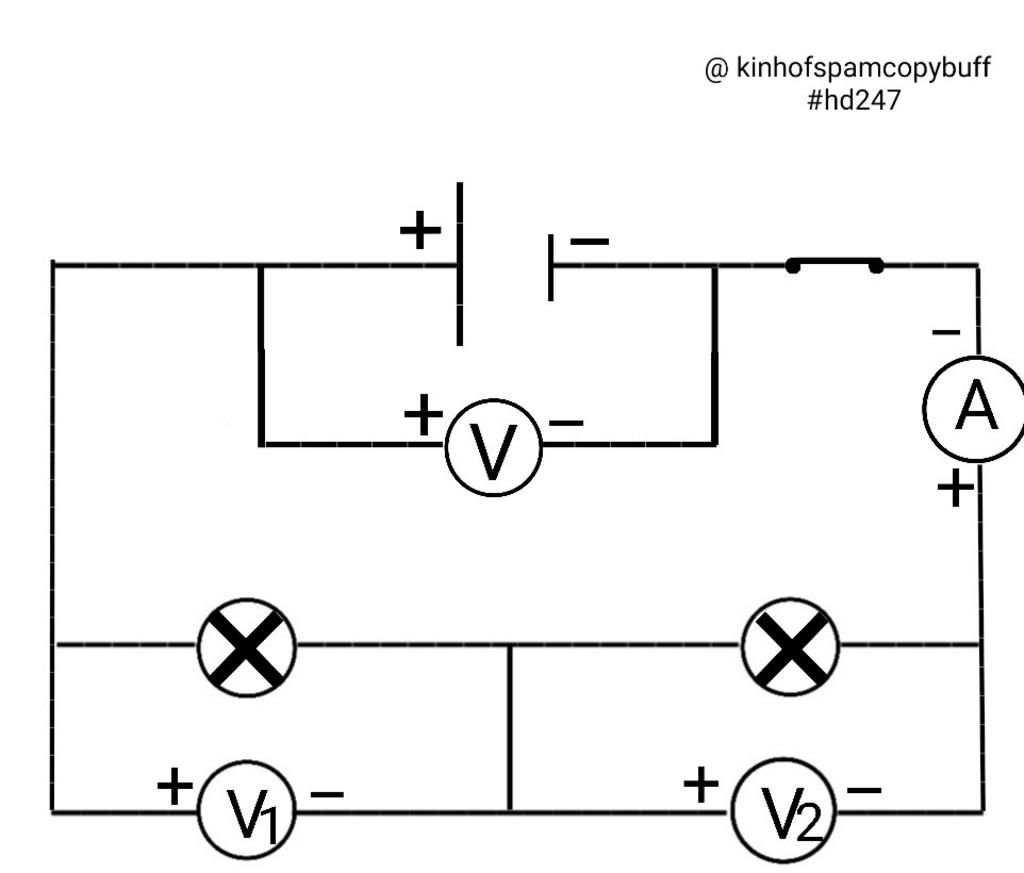

`a)` Hình
`b)` Nhìn từ hình vẽ ta thấy đoạn mạch này có hai bóng đèn mắc nối tiếp với nhau nên ta có :
- Cường độ dòng điện như nhau tại mọi vị trí khác nhau của dòng điện .
Mà ampe kế `A` chỉ `1A` nên cường độ dòng điện qua mỗi đèn là `1A`
- Hiệu điện thế giữa hai đầu đầu đoạn mạch bằng tổng các hiệu điện thế trên mỗi đèn .
Mà hiệu điện thế trên đèn `1` là `5V` và đèn `2` là `12V` nên `V=5+12=17V`
Thảo luận
Lời giải 2 :
@ King of spam,copy,buff
Đáp án + Giải thích các bước giải:

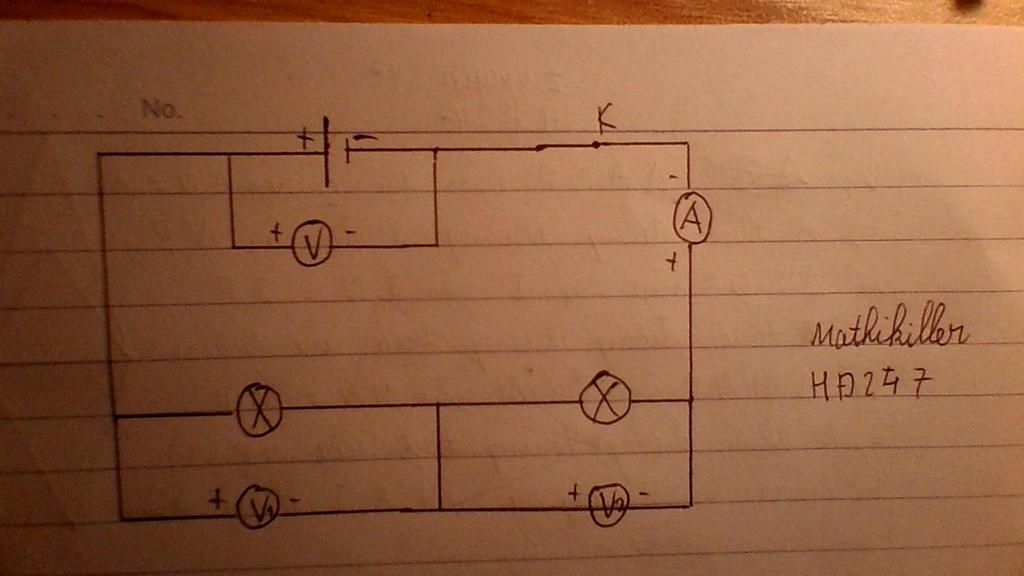

a) Trong hình.
b)
Ta có: `U = U_1 + U_2` (vì hai đèn mắc nối tiếp)
Vậy số chỉ của Vôn kế là:
`U = 5 + 12 = 17 (V)`
Ta có: `I = I_1 = I_2` (vì hai đèn mắc nối tiếp)
Vậy cường độ dòng điện qua mỗi bóng đèn là:
`I = I_1 = I_2 = 1 (A)`
